Spring plungers with hex socket and ball, stainless steel, with...

Item description/product images

DescriptionMaterial:

Sleeve 1.4305.
Ball 1.4034.
Spring 1.4310.

Thread lock nylon.

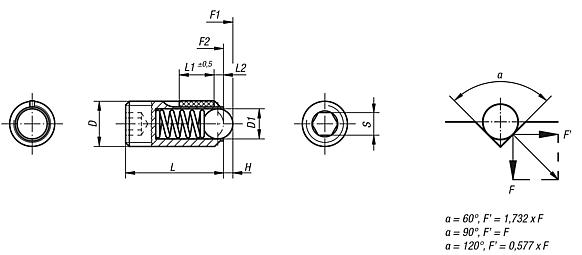

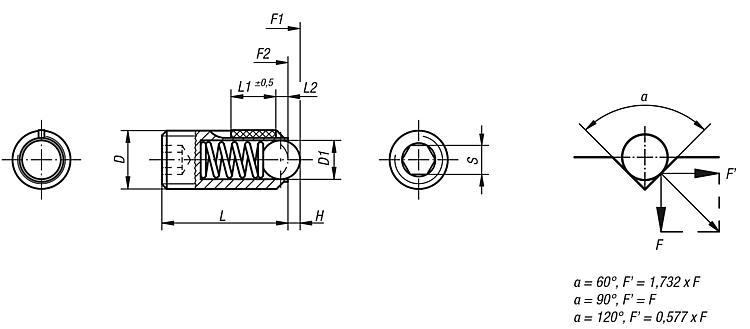

Version:Bright. Ball hardened.Drawing reference:

L2 = approx. 2x thread pitch

Special features:

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

	M3 M4 M5 M6 M8 M10 M12 M16	1,5 2,5 3 3,5 5 6 8 10	0,4 0,8 0,9 1 1,5 2 2,5 3,5	9 10 14 15 18 23 26 33	4 5 6 7 8 9 10 14	1,5 2 2,5 3 4 5 6 8	1,5 4 6 9 15 20 30 65	3 10 11 13 30 35 55 125	0,1 0,18 0,12 0,44 1,1 1,3 2 3,9	0,07 0,12 0,08 0,21 0,38 0,6 1,3 3				Reset
Order No.	D	D1	H	L	L1	S	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	Tightening torque approx. Nm	Loosening torque approx. Nm	CAD	Acc.	Price	Order
03036-03	M3	1,5	0,4	9	4	1,5	1,5	3	0,1	0,07			on request
03036-04	M4	2,5	0,8	10	5	2	4	10	0,18	0,12			on request
03036-05	M5	3	0,9	14	6	2,5	6	11	0,12	0,08			on request
03036-06	M6	3,5	1	15	7	3	9	13	0,44	0,21			on request
03036-08	M8	5	1,5	18	8	4	15	30	1,1	0,38			on request
03036-10	M10	6	2	23	9	5	20	35	1,3	0,6			on request
03036-12	M12	8	2,5	26	10	6	30	55	2	1,3			on request
03036-16	M16	10	3,5	33	14	8	65	125	3,9	3			on request

	M3 M4 M5 M6 M8 M10 M12 M16	1,5 2,5 3 3,5 5 6 8 10	0,4 0,8 0,9 1 1,5 2 2,5 3,5	9 10 14 15 18 23 26 33	4 5 6 7 8 9 10 14	1,5 2 2,5 3 4 5 6 8	5 12 19 28 47 66 90	7 22 30 40 73 100 120 180	0,1 0,18 0,12 0,44 1,1 1,3 2 3,9	0,07 0,12 0,08 0,21 0,38 0,6 1,3 3				Reset
Order No.	D	D1	H	L	L1	S	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	Tightening torque approx. Nm	Loosening torque approx. Nm	CAD	Acc.	Price	Order
03036-203	M3	1,5	0,4	9	4	1,5	5	7	0,1	0,07			on request
03036-204	M4	2,5	0,8	10	5	2	12	22	0,18	0,12			on request
03036-205	M5	3	0,9	14	6	2,5	19	30	0,12	0,08			on request
03036-206	M6	3,5	1	15	7	3	28	40	0,44	0,21			on request
03036-208	M8	5	1,5	18	8	4	47	73	1,1	0,38			on request
03036-210	M10	6	2	23	9	5	66	100	1,3	0,6			on request
03036-212	M12	8	2,5	26	10	6	66	120	2	1,3			on request
03036-216	M16	10	3,5	33	14	8	90	180	3,9	3			on request
