        Hose clips, stainless steel (W4) DIN 3017-1 strap width 9 mm and 12 mm

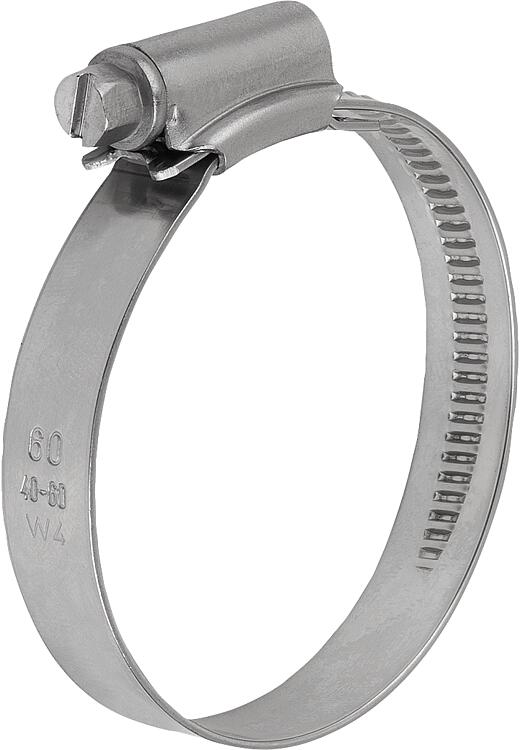

Item description/product images

DescriptionMaterial:

Strap, housing and screw stainless steel 1.4301 (W4).

Version:Strap, housing and screw bright.Note:DIN 3017-1 Form A hose clips are multi-sector hose clips with a very large clamping range, used for fastening smooth hoses.

Tried and tested with high strap tensile forces, narrow strap width and low weight. The rounded and burr-free strap edges prevent damage to the hoses.

Screw head: Hex 7 AF with slit.Special features:

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 07850-01 Hose clips, stainless steel (W4) DIN 3017-1 strap width 9 mm and 12 mm

188 kB

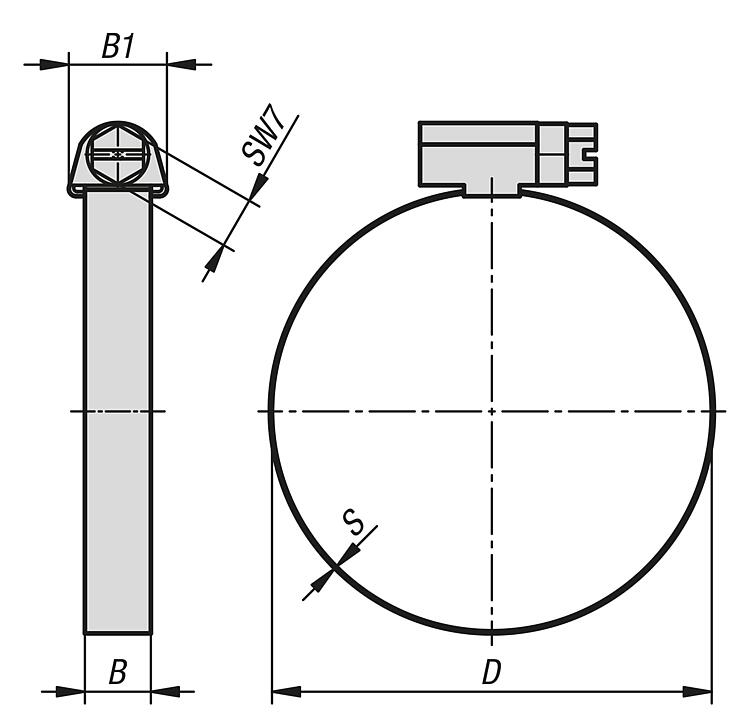

Drawings

Item selection/filter

Order No.	Band width B (mm)	B1	Clamping range D (mm)	S	Tightening torque Nm	Price
07850-01-409012	9	11,5	8-12	0,7	3 +0,5	on request
07850-01-409016	9	11,5	10-16	0,7	3 +0,5	on request
07850-01-409022	9	11,5	12-22	0,7	3,8 +0,5	on request
07850-01-409027	9	11,5	16-27	0,7	3,8 +0,5	on request
07850-01-409032	9	11,5	20-32	0,7	3,8 +0,5	on request
07850-01-409040	9	11,5	25-40	0,7	3,8 +0,5	on request
07850-01-409045	9	11,5	30-45	0,7	3,8 +0,5	on request
07850-01-409050	9	11,5	32-50	0,8	3,8 +0,5	on request
07850-01-409060	9	11,5	40-60	0,8	3,8 +0,5	on request
07850-01-409070	9	11,5	50-70	0,8	3,8 +0,5	on request
07850-01-409080	9	11,5	60-80	0,8	3,8 +0,5	on request
07850-01-409090	9	11,5	70-90	0,8	3,8 +0,5	on request
07850-01-409100	9	11,5	80-100	0,8	3,8 +0,5	on request
07850-01-409110	9	11,5	90-110	0,8	3,8 +0,5	on request
07850-01-409120	9	11,5	100-120	0,8	3,8 +0,5	on request
07850-01-409130	9	11,5	110-130	0,8	3,8 +0,5	on request
07850-01-409140	9	11,5	120-140	0,8	3,8 +0,5	on request
07850-01-409150	9	11,5	130-150	0,8	3,8 +0,5	on request
07850-01-409160	9	11,5	140-160	0,8	3,8 +0,5	on request
07850-01-409170	9	11,5	150-170	0,8	3,8 +0,5	on request
07850-01-409180	9	11,5	160-180	0,8	3,8 +0,5	on request
07850-01-409190	9	11,5	170-190	0,8	3,8 +0,5	on request
07850-01-409200	9	11,5	180-200	0,8	3,8 +0,5	on request
07850-01-412022	12	14,5	12-22	0,8	6 +0,5	on request
07850-01-412027	12	14,5	16-27	0,8	6 +0,5	on request
07850-01-412032	12	14,5	20-32	0,8	6 +0,5	on request
07850-01-412040	12	14,5	25-40	0,8	6 +0,5	on request
07850-01-412045	12	14,5	30-45	0,8	6 +0,5	on request
07850-01-412050	12	14,5	32-50	1	6 +0,5	on request
07850-01-412060	12	14,5	40-60	1	6 +0,5	on request
07850-01-412070	12	14,5	50-70	1	6 +0,5	on request
07850-01-412080	12	14,5	60-80	1	6 +0,5	on request
07850-01-412090	12	14,5	70-90	1	6 +0,5	on request
07850-01-412100	12	14,5	80-100	1	6 +0,5	on request
07850-01-412110	12	14,5	90-110	1	6 +0,5	on request
07850-01-412120	12	14,5	100-120	1	6 +0,5	on request
07850-01-412130	12	14,5	110-130	1	6 +0,5	on request
07850-01-412140	12	14,5	120-140	1	6 +0,5	on request
07850-01-412150	12	14,5	130-150	1	6 +0,5	on request
07850-01-412160	12	14,5	140-160	1	6 +0,5	on request
07850-01-412170	12	14,5	150-170	1	6 +0,5	on request
07850-01-412180	12	14,5	160-180	1	6 +0,5	on request
07850-01-412190	12	14,5	170-190	1	6 +0,5	on request
07850-01-412200	12	14,5	180-200	1	6 +0,5	on request
07850-01-412210	12	14,5	190-210	1	6 +0,5	on request
07850-01-412220	12	14,5	200-220	1	6 +0,5	on request
07850-01-412230	12	14,5	210-230	1	6 +0,5	on request
07850-01-412240	12	14,5	220-240	1	6 +0,5	on request
07850-01-412250	12	14,5	230-250	1	6 +0,5	on request
