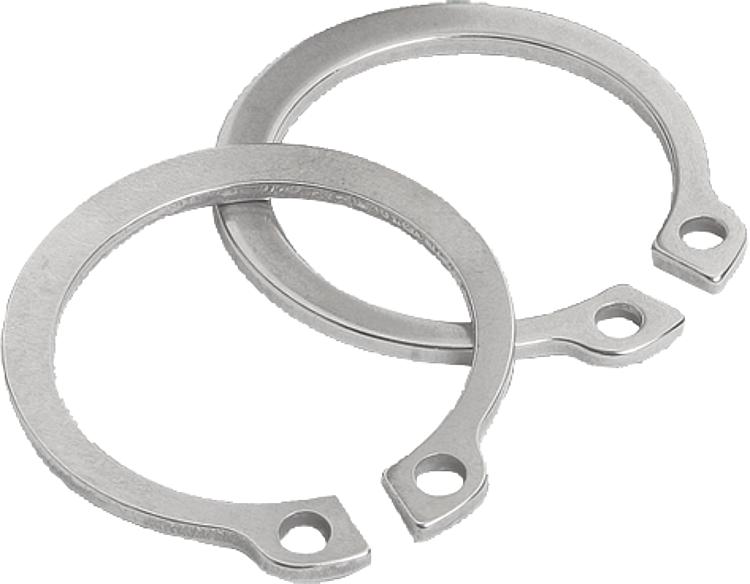

07330Circlips for shafts DIN 471 |
go back |
|
Item description/product images |
|
|
DescriptionMaterial:Spring steel or 1.4122 stainless steel.Version:Phosphated spring steel.

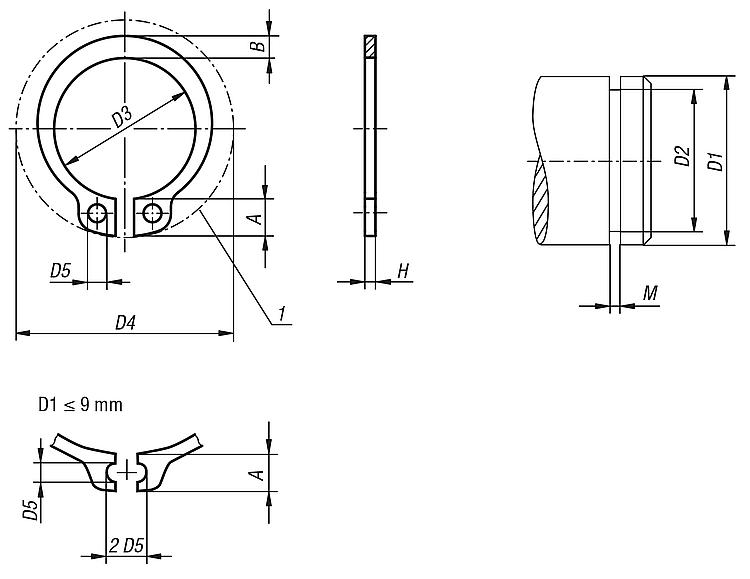

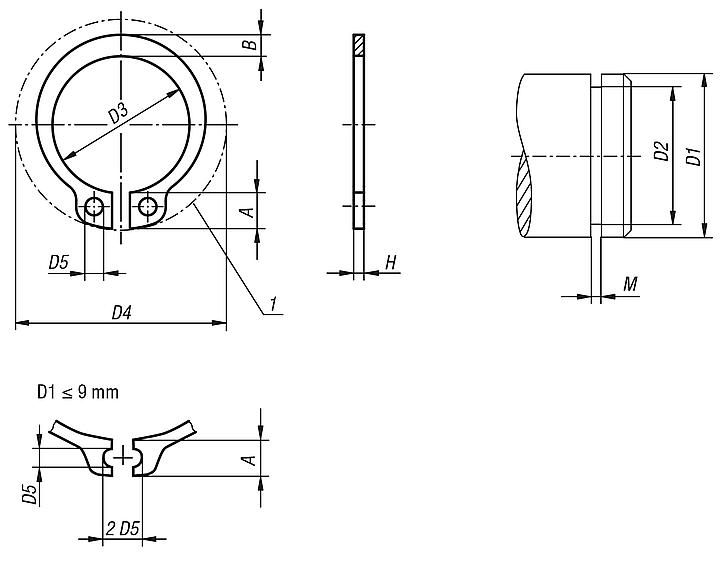

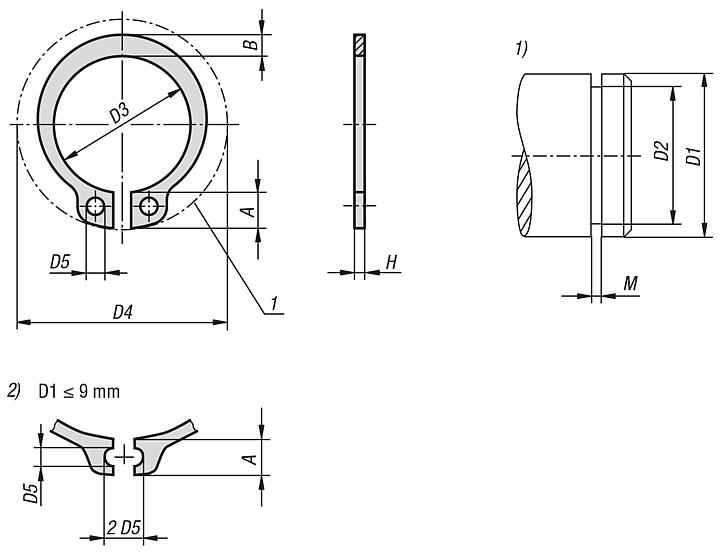

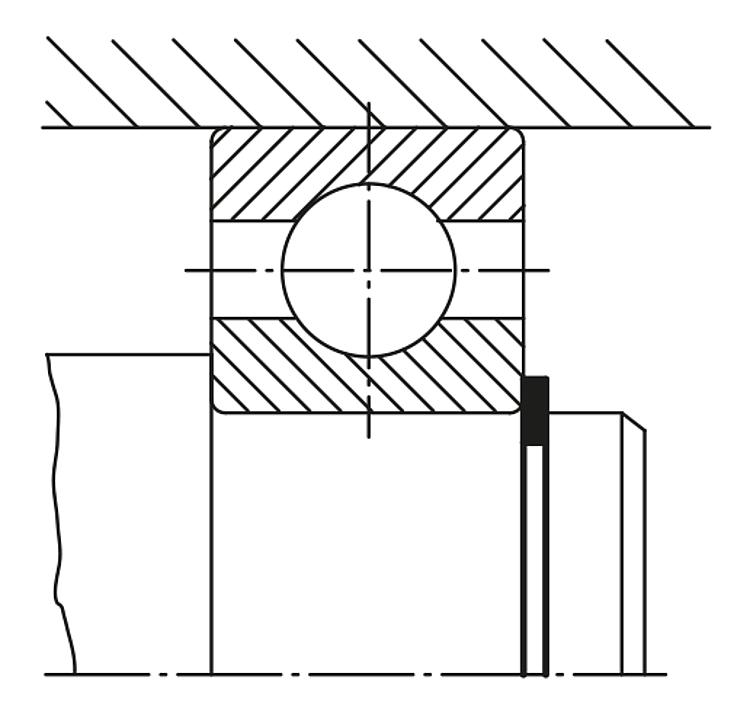

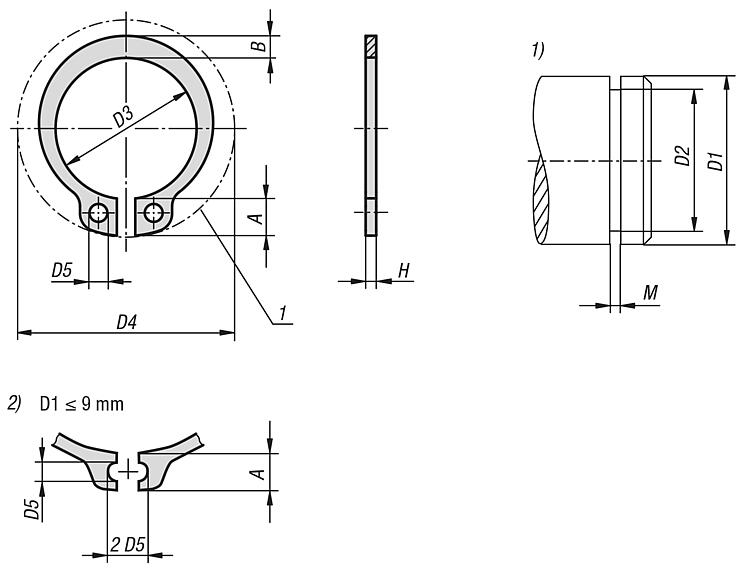

Bright stainless steel.Note:DIN 471 circlips are retaining rings mounted in a groove on a shaft OD. They withstand high axial forces between machine elements (e.g. bearings) and the groove in which the ring is mounted.Drawing reference:Special features: DownloadHere is all the information as a PDF datasheet:
Are you looking for CAD data? These can be found directly in the product table.
|
| | | -
- 1,9
- 2,2
- 2,5
- 2,7
- 3,1
- 3,2
- 3,3
- 3,5
- 3,6
- 3,7
- 3,8
- 3,9
- 4
- 4,2
- 4,4
- 4,5
- 4,7
- 5
- 5,2
- 5,6
- 5,8
- 6
- 6,7
- 6,8
- 6,9
- 7,2
- 7,4
- 8,4
| -
- 0,8
- 0,9
- 1,1
- 1,3
- 1,4
- 1,5
- 1,7
- 1,8
- 2,1
- 2,2
- 2,3
- 2,4
- 2,5
- 2,6
- 2,8
- 3
- 3,1
- 3,2
- 3,5
- 3,6
- 3,9
- 4,2
- 4,4
- 4,7
- 4,9
- 5,1
- 5,4
- 5,8
- 7
| -
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 12
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 22
- 24
- 25
- 26
- 28
- 30
- 32
- 35
- 38
- 40
- 45
- 47
- 50
- 55
- 60
- 75
| -
- 2,8
- 3,8
- 4,8
- 5,7
- 6,7
- 7,6
- 8,6
- 9,6
- 11,5
- 13,4
- 14,3
- 15,2
- 16,2
- 17
- 18
- 19
- 21
- 22,9
- 23,9
- 24,9
- 26,6
- 28,6
- 30,3
- 33
- 36
- 37,5
- 42,5
- 44,5
- 47
- 52
- 57
- 72
| -
- 2,7
- 3,7
- 4,7
- 5,6
- 6,5
- 7,4
- 8,4
- 9,3
- 11
- 12,9
- 13,8
- 14,7
- 15,7
- 16,5
- 17,5
- 18,5
- 20,5
- 22,2
- 23,2
- 24,2
- 25,9
- 27,9
- 29,6
- 32,2
- 35,2
- 36,5
- 41,5
- 43,5
- 45,8
- 50,8
- 55,8
- 70,5
| -
- 7
- 8,6
- 10,3
- 11,7
- 13,5
- 14,7
- 16
- 17
- 19
- 21,4
- 22,6
- 23,8
- 25
- 26,2
- 27,2
- 28,4
- 30,8
- 33,2
- 34,2
- 35,5
- 37,9
- 40,5
- 43
- 46,8
- 50,2
- 52,6
- 59,1
- -
- 64,5
- 70,2
- 75,6
- 92,7
| | -
- 0,4
- 0,6
- 0,7
- 0,8
- 1
- 1,2
- 1,5
- 1,75
- 2
- 2,5
| -
- 0,5
- 0,7
- 0,8
- 0,9
- 1,1
- 1,3
- 1,6
- 1,85
- 2,15
- 2,65
| | | | Reset |
|---|
| Order No. | Main
material | A | B | D1 | D2 | D3 | D4 | D5 | H | M | CAD | Acc. | Price | Order |
|---|
| 07330-030400 | steel | 1,9 | 0,8 | 3 | 2,8 | 2,7 | 7 | 1 | 0,4 | 0,5 |  | | on request | | | 07330-040400 | steel | 2,2 | 0,9 | 4 | 3,8 | 3,7 | 8,6 | 1 | 0,4 | 0,5 | | | on request | | | 07330-050600 | steel | 2,5 | 1,1 | 5 | 4,8 | 4,7 | 10,3 | 1 | 0,6 | 0,7 | | | on request | | | 07330-060700 | steel | 2,7 | 1,3 | 6 | 5,7 | 5,6 | 11,7 | 1,2 | 0,7 | 0,8 | | | on request | | | 07330-070800 | steel | 3,1 | 1,4 | 7 | 6,7 | 6,5 | 13,5 | 1,2 | 0,8 | 0,9 | | | on request | | | 07330-080800 | steel | 3,2 | 1,5 | 8 | 7,6 | 7,4 | 14,7 | 1,2 | 0,8 | 0,9 | | | on request | | | 07330-091000 | steel | 3,3 | 1,7 | 9 | 8,6 | 8,4 | 16 | 1,2 | 1 | 1,1 | | | on request | | | 07330-101000 | steel | 3,3 | 1,8 | 10 | 9,6 | 9,3 | 17 | 1,5 | 1 | 1,1 | | | on request | | | 07330-121000 | steel | 3,3 | 1,8 | 12 | 11,5 | 11 | 19 | 1,7 | 1 | 1,1 | | | on request | | | 07330-141000 | steel | 3,5 | 2,1 | 14 | 13,4 | 12,9 | 21,4 | 1,7 | 1 | 1,1 | | | on request | | | 07330-151000 | steel | 3,6 | 2,2 | 15 | 14,3 | 13,8 | 22,6 | 1,7 | 1 | 1,1 | | | on request | | | 07330-161000 | steel | 3,7 | 2,2 | 16 | 15,2 | 14,7 | 23,8 | 1,7 | 1 | 1,1 | | | on request | | | 07330-171000 | steel | 3,8 | 2,3 | 17 | 16,2 | 15,7 | 25 | 1,7 | 1 | 1,1 | | | on request | | | 07330-181200 | steel | 3,9 | 2,4 | 18 | 17 | 16,5 | 26,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-191200 | steel | 3,9 | 2,5 | 19 | 18 | 17,5 | 27,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-201200 | steel | 4 | 2,6 | 20 | 19 | 18,5 | 28,4 | 2 | 1,2 | 1,3 | | | on request | | | 07330-221200 | steel | 4,2 | 2,8 | 22 | 21 | 20,5 | 30,8 | 2 | 1,2 | 1,3 | | | on request | | | 07330-241200 | steel | 4,4 | 3 | 24 | 22,9 | 22,2 | 33,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-251200 | steel | 4,4 | 3 | 25 | 23,9 | 23,2 | 34,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-261200 | steel | 4,5 | 3,1 | 26 | 24,9 | 24,2 | 35,5 | 2 | 1,2 | 1,3 | | | on request | | | 07330-281500 | steel | 4,7 | 3,2 | 28 | 26,6 | 25,9 | 37,9 | 2 | 1,5 | 1,6 | | | on request | | | 07330-301500 | steel | 5 | 3,5 | 30 | 28,6 | 27,9 | 40,5 | 2 | 1,5 | 1,6 | | | on request | | | 07330-321500 | steel | 5,2 | 3,6 | 32 | 30,3 | 29,6 | 43 | 2,5 | 1,5 | 1,6 | | | on request | | | 07330-351500 | steel | 5,6 | 3,9 | 35 | 33 | 32,2 | 46,8 | 2,5 | 1,5 | 1,6 | | | on request | | | 07330-381750 | steel | 5,8 | 4,2 | 38 | 36 | 35,2 | 50,2 | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-401750 | steel | 6 | 4,4 | 40 | 37,5 | 36,5 | 52,6 | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-451750 | steel | 6,7 | 4,7 | 45 | 42,5 | 41,5 | 59,1 | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-471750 | steel | 6,8 | 4,9 | 47 | 44,5 | 43,5 | - | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-502000 | steel | 6,9 | 5,1 | 50 | 47 | 45,8 | 64,5 | 2,5 | 2 | 2,15 | | | on request | | | 07330-552000 | steel | 7,2 | 5,4 | 55 | 52 | 50,8 | 70,2 | 2,5 | 2 | 2,15 | | | on request | | | 07330-602000 | steel | 7,4 | 5,8 | 60 | 57 | 55,8 | 75,6 | 2,5 | 2 | 2,15 | | | on request | | | 07330-752500 | steel | 8,4 | 7 | 75 | 72 | 70,5 | 92,7 | 3 | 2,5 | 2,65 | | | on request | | | 07330-040401 | stainless steel | 2,2 | 0,9 | 4 | 3,8 | 3,7 | 8,6 | 1 | 0,4 | 0,5 | | | on request | | | 07330-050601 | stainless steel | 2,5 | 1,1 | 5 | 4,8 | 4,7 | 10,3 | 1 | 0,6 | 0,7 | | | on request | | | 07330-060701 | stainless steel | 2,7 | 1,3 | 6 | 5,7 | 5,6 | 11,7 | 1,2 | 0,7 | 0,8 | | | on request | | | 07330-070801 | stainless steel | 3,1 | 1,4 | 7 | 6,7 | 6,5 | 13,5 | 1,2 | 0,8 | 0,9 | | | on request | | | 07330-080801 | stainless steel | 3,2 | 1,5 | 8 | 7,6 | 7,4 | 14,7 | 1,2 | 0,8 | 0,9 | | | on request | | | 07330-091001 | stainless steel | 3,3 | 1,7 | 9 | 8,6 | 8,4 | 16 | 1,2 | 1 | 1,1 | | | on request | | | 07330-101001 | stainless steel | 3,3 | 1,8 | 10 | 9,6 | 9,3 | 17 | 1,5 | 1 | 1,1 | | | on request | | | 07330-121001 | stainless steel | 3,3 | 1,8 | 12 | 11,5 | 11 | 19 | 1,7 | 1 | 1,1 | | | on request | | | 07330-141001 | stainless steel | 3,5 | 2,1 | 14 | 13,4 | 12,9 | 21,4 | 1,7 | 1 | 1,1 | | | on request | | | 07330-151001 | stainless steel | 3,6 | 2,2 | 15 | 14,3 | 13,8 | 22,6 | 1,7 | 1 | 1,1 | | | on request | | | 07330-161001 | stainless steel | 3,7 | 2,2 | 16 | 15,2 | 14,7 | 23,8 | 1,7 | 1 | 1,1 | | | on request | | | 07330-171001 | stainless steel | 3,8 | 2,3 | 17 | 16,2 | 15,7 | 25 | 1,7 | 1 | 1,1 | | | on request | | | 07330-181201 | stainless steel | 3,9 | 2,4 | 18 | 17 | 16,5 | 26,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-191201 | stainless steel | 3,9 | 2,5 | 19 | 18 | 17,5 | 27,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-201201 | stainless steel | 4 | 2,6 | 20 | 19 | 18,5 | 28,4 | 2 | 1,2 | 1,3 | | | on request | | | 07330-221201 | stainless steel | 4,2 | 2,8 | 22 | 21 | 20,5 | 30,8 | 2 | 1,2 | 1,3 | | | on request | | | 07330-241201 | stainless steel | 4,4 | 3 | 24 | 22,9 | 22,2 | 33,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-251201 | stainless steel | 4,4 | 3 | 25 | 23,9 | 23,2 | 34,2 | 2 | 1,2 | 1,3 | | | on request | | | 07330-261201 | stainless steel | 4,5 | 3,1 | 26 | 24,9 | 24,2 | 35,5 | 2 | 1,2 | 1,3 | | | on request | | | 07330-281501 | stainless steel | 4,7 | 3,2 | 28 | 26,6 | 25,9 | 37,9 | 2 | 1,5 | 1,6 | | | on request | | | 07330-301501 | stainless steel | 5 | 3,5 | 30 | 28,6 | 27,9 | 40,5 | 2 | 1,5 | 1,6 | | | on request | | | 07330-321501 | stainless steel | 5,2 | 3,6 | 32 | 30,3 | 29,6 | 43 | 2,5 | 1,5 | 1,6 | | | on request | | | 07330-351501 | stainless steel | 5,6 | 3,9 | 35 | 33 | 32,2 | 46,8 | 2,5 | 1,5 | 1,6 | | | on request | | | 07330-381751 | stainless steel | 5,8 | 4,2 | 38 | 36 | 35,2 | 50,2 | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-401751 | stainless steel | 6 | 4,4 | 40 | 37,5 | 36,5 | 52,6 | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-451751 | stainless steel | 6,7 | 4,7 | 45 | 42,5 | 41,5 | 59,1 | 2,5 | 1,75 | 1,85 | | | on request | | | 07330-502001 | stainless steel | 6,9 | 5,1 | 50 | 47 | 45,8 | 64,5 | 2,5 | 2 | 2,15 | | | on request | | | 07330-552001 | stainless steel | 7,2 | 5,4 | 55 | 52 | 50,8 | 70,2 | 2,5 | 2 | 2,15 | | | on request | | | 07330-602001 | stainless steel | 7,4 | 5,8 | 60 | 57 | 55,8 | 75,6 | 2,5 | 2 | 2,15 | | | on request | | | 07330-752501 | stainless steel | 8,4 | 7 | 75 | 72 | 70,5 | 92,7 | 3 | 2,5 | 2,65 | | | on request | |
