        Circlips for bores DIN 472

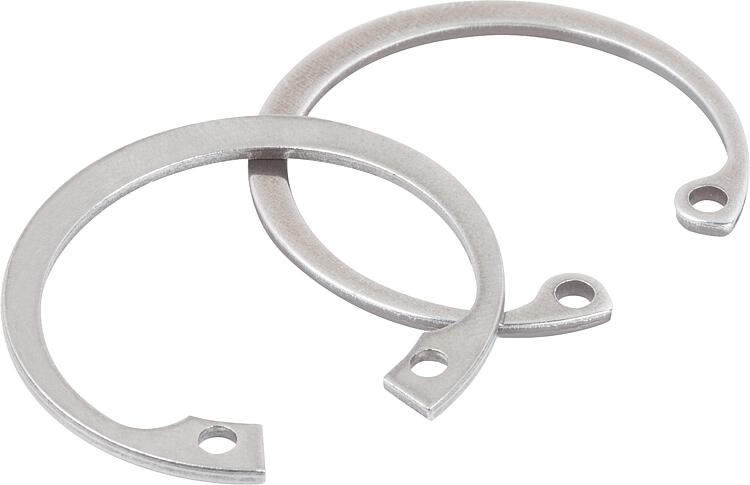

Item description/product images

DescriptionMaterial:Spring steel or 1.4122 stainless steel.Version:Phosphated spring steel.

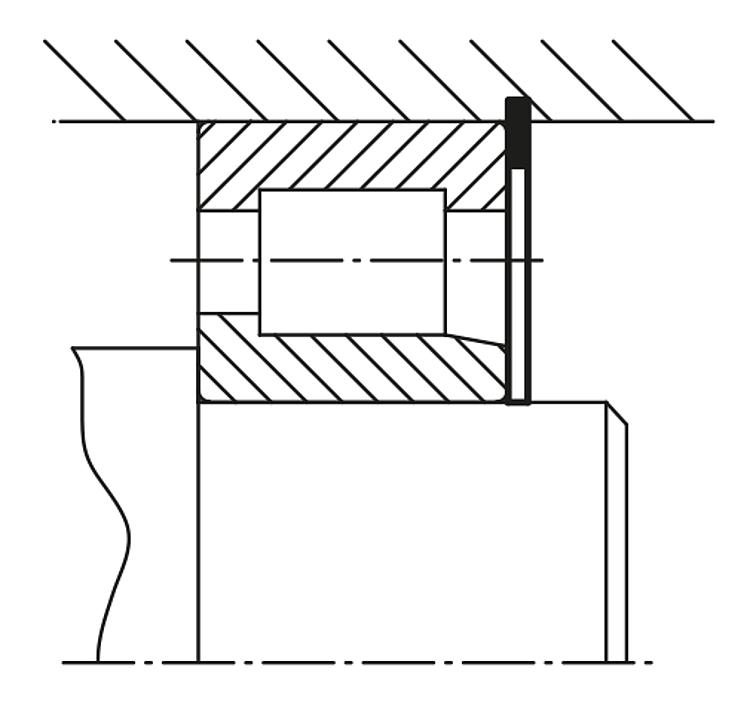

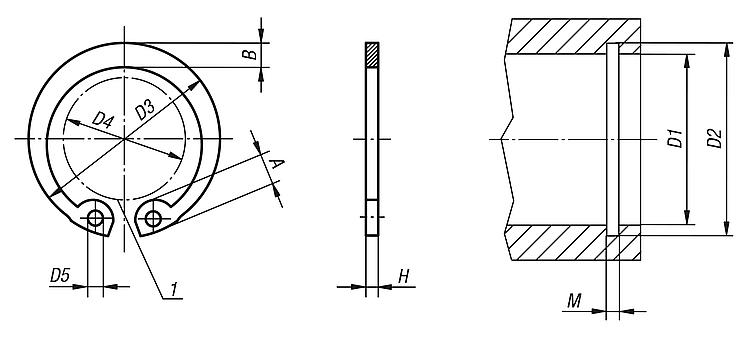

Bright stainless steel.Note:DIN 472 circlips are retaining rings which are mounted in a groove in a bore. They can withstand high axial forces between machine elements (e.g. bearings) and the groove in the ID in which the ring is mounted.Drawing reference:

1) installation space

Special features:

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 07331 Circlips for bores DIN 472

171 kB

Overview of standards for fasteners

687 kB

Drawings

Overview of items (compressed)

Item selection/filter

Order No.	Main material	A	B	D1	D2	D3	D4	D5	H	M	Price
07331-080800	steel	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	on request
07331-091000	steel	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	on request
07331-101000	steel	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	on request
07331-121000	steel	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	on request
07331-141000	steel	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	on request
07331-151000	steel	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	on request
07331-161000	steel	3,8	2	16	16,8	17,3	8	1,7	1	1,1	on request
07331-171000	steel	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	on request
07331-181000	steel	4,1	2,2	18	19	19,5	9,4	2	1	1,1	on request
07331-191000	steel	4,1	2,2	19	20	20,5	10,4	2	1	1,1	on request
07331-201000	steel	4,2	2,3	20	21	21,5	11,2	2	1	1,1	on request
07331-221000	steel	4,2	2,5	22	23	23,5	13,2	2	1	1,1	on request
07331-241200	steel	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	on request
07331-251200	steel	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	on request
07331-261200	steel	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	on request
07331-281200	steel	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	on request
07331-301200	steel	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	on request
07331-321200	steel	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	on request
07331-351500	steel	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	on request
07331-381500	steel	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	on request
07331-401750	steel	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	on request
07331-451750	steel	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	on request
07331-471750	steel	6,4	4,4	47	49,5	50,5	33,5	2,5	1,75	1,85	on request
07331-502000	steel	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	on request
07331-552000	steel	6,8	5	55	58	59,2	40,7	2,5	2	2,15	on request
07331-602000	steel	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	on request
07331-752500	steel	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	on request
07331-080801	stainless steel	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	on request
07331-091001	stainless steel	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	on request
07331-101001	stainless steel	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	on request
07331-121001	stainless steel	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	on request
07331-141001	stainless steel	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	on request
07331-151001	stainless steel	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	on request
07331-161001	stainless steel	3,8	2	16	16,8	17,3	8	1,7	1	1,1	on request
07331-171001	stainless steel	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	on request
07331-191001	stainless steel	4,1	2,2	19	20	20,5	10,4	2	1	1,1	on request
07331-201001	stainless steel	4,2	2,3	20	21	21,5	11,2	2	1	1,1	on request
07331-221001	stainless steel	4,2	2,5	22	23	23,5	13,2	2	1	1,1	on request
07331-241201	stainless steel	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	on request
07331-251201	stainless steel	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	on request
07331-261201	stainless steel	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	on request
07331-281201	stainless steel	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	on request
07331-301201	stainless steel	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	on request
07331-321201	stainless steel	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	on request
07331-351501	stainless steel	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	on request
07331-381501	stainless steel	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	on request
07331-401751	stainless steel	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	on request
07331-451751	stainless steel	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	on request
07331-502001	stainless steel	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	on request
07331-552001	stainless steel	6,8	5	55	58	59,2	40,7	2,5	2	2,15	on request
07331-602001	stainless steel	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	on request
07331-752501	stainless steel	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	on request

Information about this article

Circlips from norelem are often used as retaining elements for ball bearings. When used for this they can be exposed to heavy forces. The circlips are fitted into grooves cut into shafts or bores. DIN 471 circlips are for shafts, DIN 472 circlips are for bores. Circlips are fitted using circlip pliers. Any forces applied by the machine component are transferred to the groove wall. Circlips save money and setup times.
