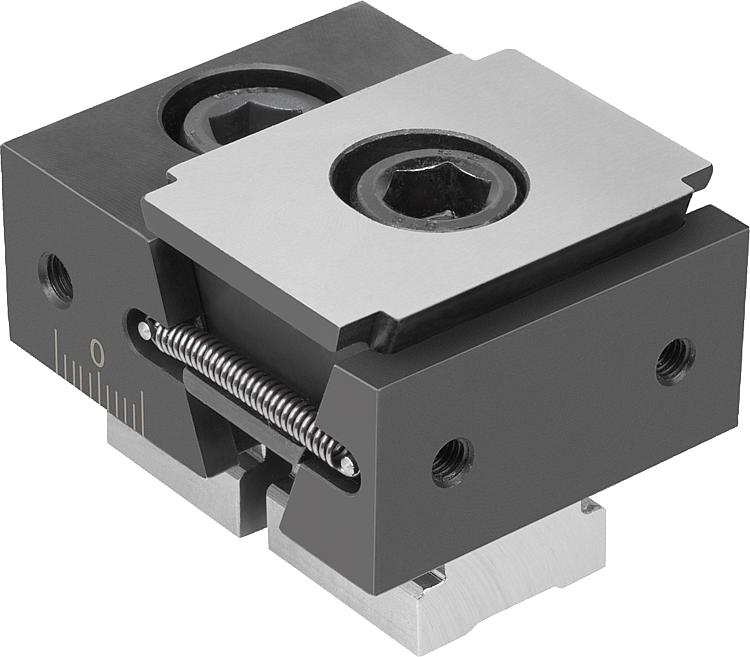

41501-05_A带固定卡爪的楔形夹具，适用于多重夹紧系统 |
返回 |
|
|
产品说明产品描述：楔形夹具的特殊结构尤其适合进行多重夹紧。其楔形面结构可以达到较大的夹持力。拧入夹紧螺栓时，两个夹紧元件会朝外移动，并将工件顶在固定的定位卡爪上。
通过楔形块中的腰型孔，可以移动楔形夹具时或进行公差补偿。
移动行程：M12 = ±1.0 mm, M16 = ±1.5 mm。材料：楔形块和夹紧元件材质为调质钢。规格：楔形块和夹紧元件经硬化和黑色氧化处理。提示：此楔形夹具只能与夹紧导轨 41500 搭配使用，适用于多重夹紧系统。
侧面固定孔用于固定工件挡块。
在夹紧面上的两个旋拧孔处还可以额外安装支撑板，以达到最佳的工件夹紧深度。 优点：通过夹紧导轨和固定卡爪的侧面标度，可确保了极高的可重复装夹精度。供货范围楔形夹具。
固定螺栓。
型槽螺母。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
内螺纹 | D1 | F
内六角螺钉
DIN 912 | G
内六角螺丝
DIN 912 | Z
内六角螺丝
DIN 912 | 夹紧力
max. kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 41501-05-0500112 | A | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 |  | | 根据要求 | | | 41501-05-0720116 | A | 86 | 93 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 根据要求 | | | 41501-05-1000116 | A | 101,5 | 111,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 根据要求 | |
|
|
