        DS 型固定卡爪，适用于多重夹持系统

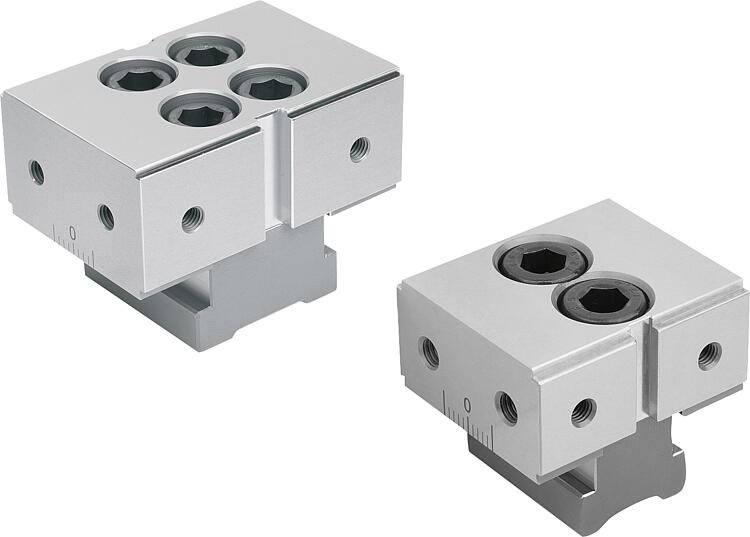

        DS 型固定卡爪，适用于多重夹持系统，C 型，偏移型固定卡爪

商品描述/产品说明

产品说明材料：工具钢。规格：经硬化和打磨处理 (HRC 55 ±2)。提示：侧面固定孔用于固定工件挡块。在夹紧面上的两个旋拧孔处还可以额外安装支撑板，以达到最佳的夹紧深度。技术参数：必须遵守 41510、41510-10 和 41510-20 产品系列中相应系统宽度的最大夹持力和锁紧扭矩。应用：根据相应的夹紧情况将 DS 型固定卡爪定位到夹紧导轨上。
拧紧固定螺栓，
通过齿轮完成闭锁连接。
在较大加工力的加工种，优先使用配有两个固定螺栓的固定卡爪。优点：可以使用夹具导轨和固定卡爪侧面的刻度精确设置固定挡块的位置。供货范围DS 型固定卡爪。
固定螺栓。
型槽螺母。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 41502-05_C DS 型固定卡爪，适用于多重夹持系统，C 型，偏移型固定卡爪

357 kB

图纸

商品选择/筛选

订货号	适用系统宽度	类型	L	B	H	L1	L2	L3	B1	B2	H1	H2	D 内螺纹	D1 内螺纹	D3	BN=槽宽	价格
41502-05-0504423	50	C	44	50	25	2	24	18	30	-	12,5	2	M5	M6	M10x30	5	根据要求
41502-05-0504453	50	C	44	50	25	2	24	18	30	-	12,5	5	M5	M6	M10x30	5	根据要求
41502-05-0726523	72	C	65	72	40	2	35	25	44	-	21,5	2	M6	M6	M14x1,5x50	8	根据要求
41502-05-0726553	72	C	65	72	40	2	35	25	44	-	21,5	5	M6	M6	M14x1,5x50	8	根据要求
41502-05-1007023	100	C	70	100	43	2	35	30	64	26	22	2	M8	M8	M14x1,5x50	10	根据要求
41502-05-1007053	100	C	70	100	43	2	35	30	64	26	22	5	M8	M8	M14x1,5x50	10	根据要求
