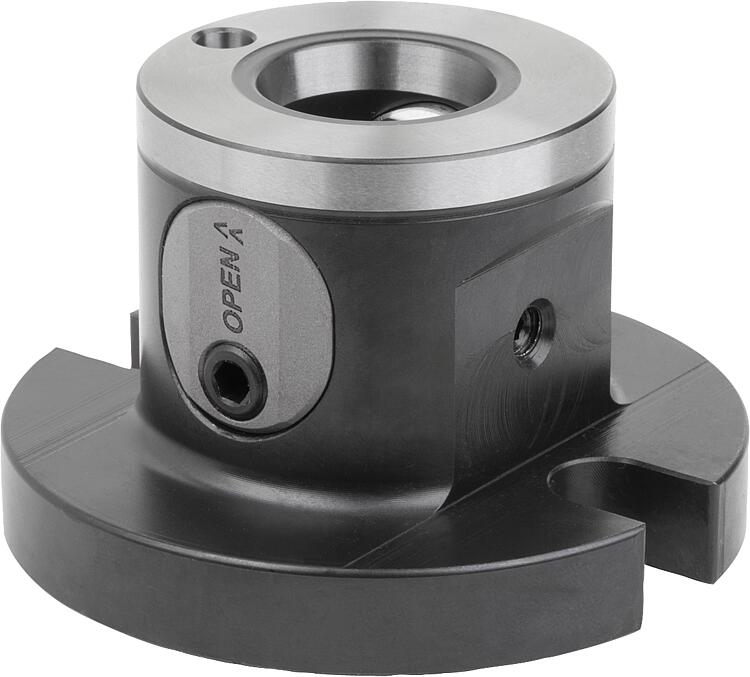

42215UNILOCK 5 轴基本模块，系统尺寸 50 mm |
返回 |
|
|
产品说明材料：调制钢。规格：主体经氧化。

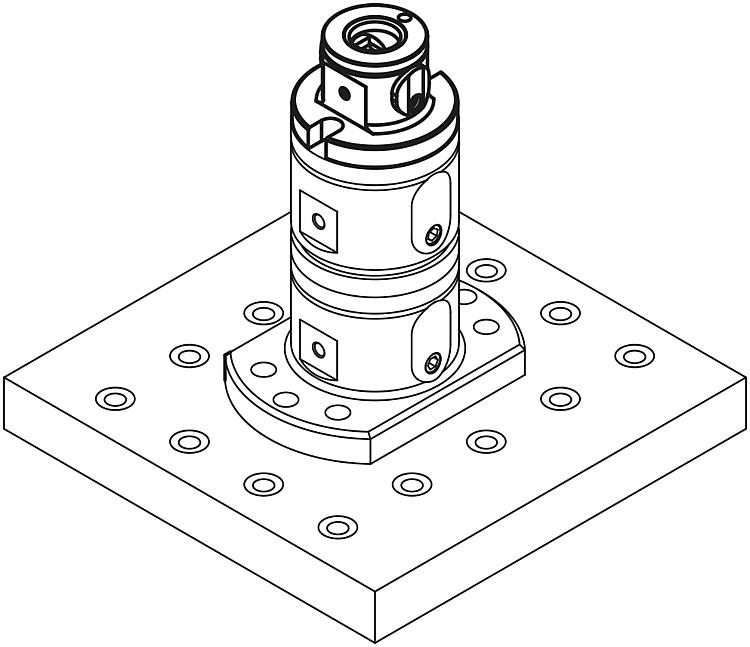

工作面经硬化和打磨处理。提示：UNILOCK 5 轴基本模块，系统尺寸为 50，可直接适用于带有孔网格系统的机床工作台或 T 型槽机床工作台以及网格托盘。此外，系统尺寸 50 的基本模块可以与系统尺寸 80 组合。小型工件可以通过模块化夹紧系统轻松夹紧。
适用于 UNILOCK 夹紧销 D=18 mm 的 UNILOCK 零点夹紧系统。
使用相应的夹紧销，也可以在常见的零点夹紧系统上直接安装。
UNILOCK 夹紧销与固定螺钉 M8、M10 配合使用时可能产生以下保持力：
- 保持力 (M8) 15,000 N
- 保持力 (M10) 25,000 N
圆柱头螺钉 DIN EN ISO 4762 -12.9 的保持力。
夹紧销只能在夹持模块中与已安装的可互换单元一起夹紧。
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

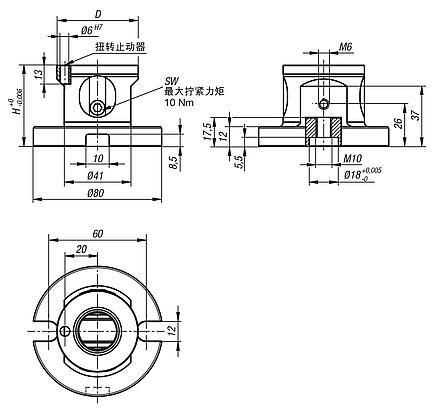

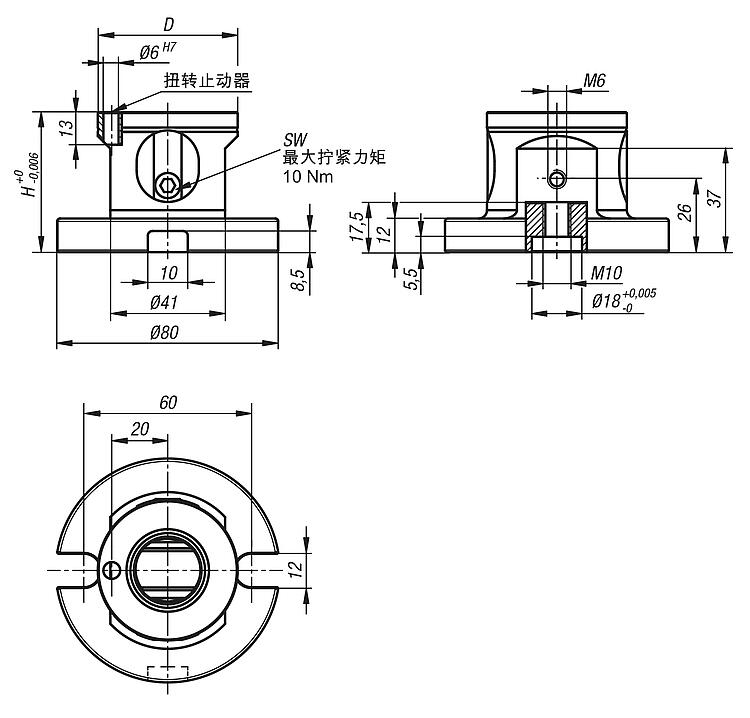

订货号
| 类型 | 形状类型 | D
| H | SW | 牵引力
kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 42215-12050601 | B | 带防扭转保护 | 50 | 50 | 4 | 10 | 10 |  | | 根据要求 | |
|
|
