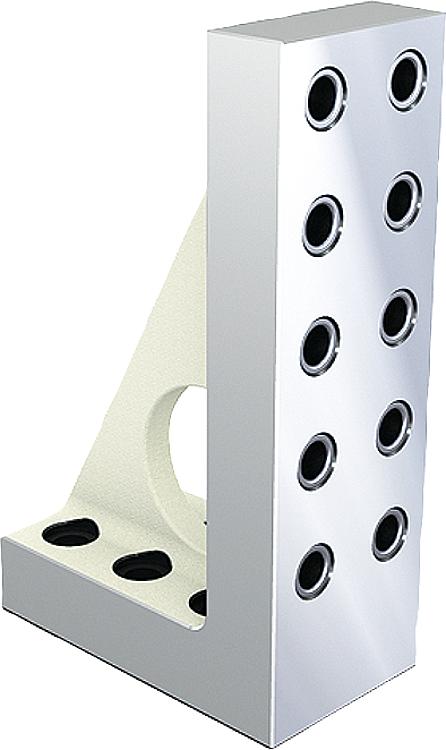

        单面窄的灰口铸铁弯板带栅格孔

商品描述/产品说明

产品说明材料：GJL 300.规格：支撑面和夹紧面经高精度加工处理。提示：栅格间距为 50 ±0.02 mm。
弯板非常适合对工件和夹具进行垂直定位和固定。通过轴肩螺栓 07533 将弯板在工作平台 01126 和 01148 上定位和固定。
通过轴肩螺栓 07533-112065 固定系统尺寸 M12 的弯板。
通过轴肩螺栓 07533-116065 固定系统尺寸 M16 的弯板。

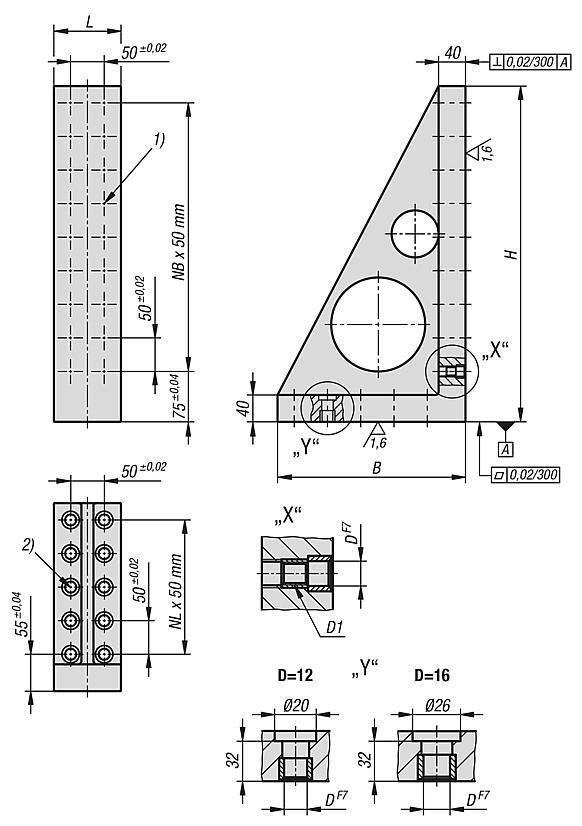

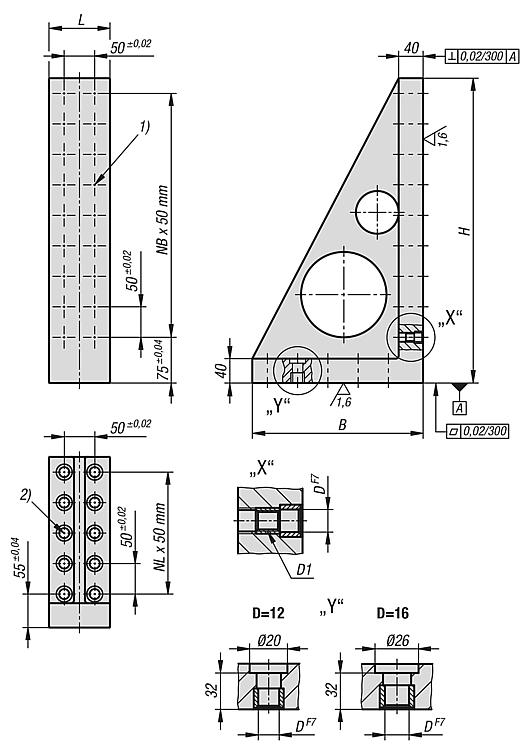

用于锁闭栅格孔的保护塞必须另行订购。图纸提示：

1) 格栅孔
2) 轴肩螺栓安装孔

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 01245 单面窄的灰口铸铁弯板带栅格孔

196 kB

技术说明格栅孔和格栅孔距 M12

243 kB

图纸

商品选择/筛选

订货号	L	B	H	D	D1	N1=格栅孔数量	固定孔数量	NL=装配孔数量	NB=装配孔数量	价格
01245-212181030	100	180	300	12	M12	10	6	2	4	根据要求
01245-212231040	100	230	400	12	M12	14	8	3	6	根据要求
01245-212281050	100	280	500	12	M12	18	10	4	8	根据要求
01245-216181030	100	180	300	16	M16	10	6	2	4	根据要求
01245-216231040	100	230	400	16	M16	14	8	3	6	根据要求
01245-216281050	100	280	500	16	M16	18	10	4	8	根据要求
