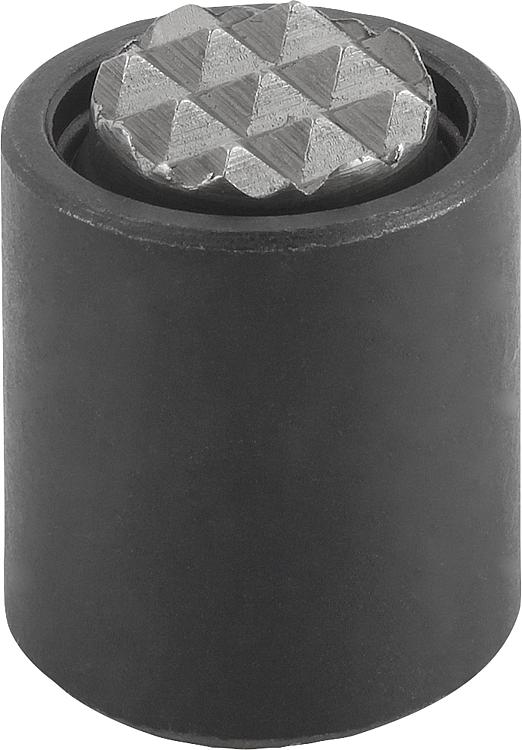

        自适应球头端面，带 O 型圈，F 型，钢制平头顶珠，齿面

商品描述/产品说明

产品说明材料：调质钢主体。
顶珠为工具钢。规格：主体经调质。顶珠经硬化和黑色氧化处理。提示：自适应球头支撑块用于对未经加工和经加工的工件进行支撑和夹紧。
此外，自适应球头支撑块在夹具制造中充当挡块、定位块、支撑块使用。
球头稳定，可防止转动。优点：内置的 O 型圈可防止脏污和异物颗粒的进入，确保稳定可靠。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02002_F 自适应球头端面，带 O 型圈，F 型，钢制平头顶珠，齿面

220 kB

图纸

商品选择/筛选

订货号	类型	D1	D2	D3	H	H1	T	顶珠 ø	负载能力 max. kN (静态负载)	价格
02002-304X012	F	10	M4	6	12	1,5	4,5	7	12	根据要求
02002-304X025	F	10	M4	6	25	1,5	12	7	12	根据要求
02002-305X016	F	13	M5	8,5	16	1,5	5	10	20	根据要求
02002-305X025	F	13	M5	8,5	25	1,5	12	10	20	根据要求
