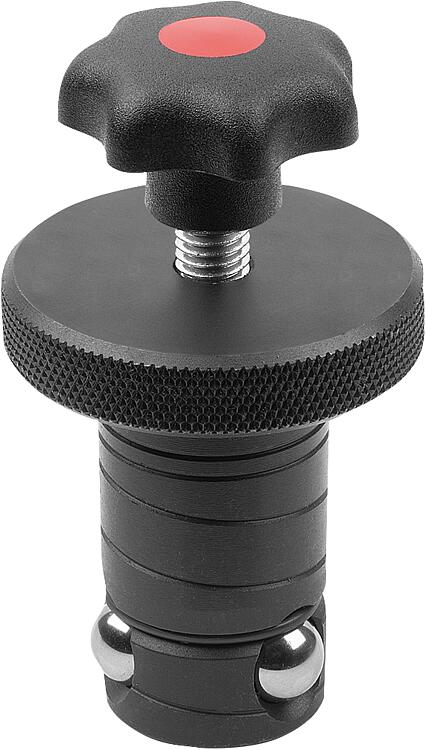

        钢制顶珠锁紧的定位柱，带星形旋钮

商品描述/产品说明

产品说明材料：调质钢定位柱。
滚动轴承钢制滚珠。

热塑性塑料材质星型旋钮。
钢制螺栓。规格：定位柱经调质、黑色氧化处理。
顶珠经硬化处理，亮色。

带红色盖子的黑色星形旋钮。
经蓝色钝化处理的螺纹销。提示：拧紧星形旋钮后，中间的顶珠会被压向下方，并将三个固定顶珠朝外压，固定顶珠在该位置处会被夹紧于固定衬套中。
使用后，装夹时间较之于传统方法最多可以缩短十二倍。装配：1. 首先从定位气缸上拧下埋头螺栓。
2. 拧入星形旋钮。优点：无需工具即可夹紧附件：03153 维修套装。
03154 定位衬套。
03155 A 型固定衬套（背面压入）。
03156 B 型固定衬套（前面旋入）。供货范围03153 顶珠锁紧的定位柱。
06220 星形旋钮，类似 DIN 6336。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03153 钢制顶珠锁紧的定位柱，带星形旋钮

244 kB

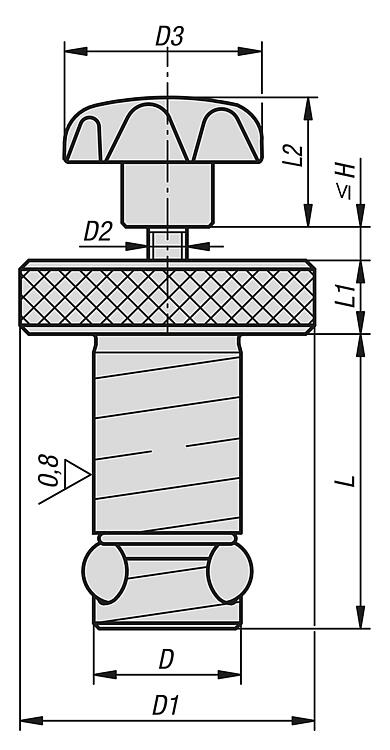

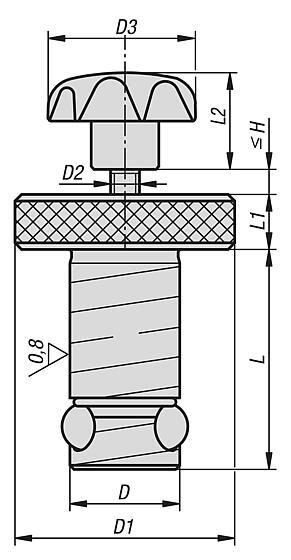

图纸

商品选择/筛选

	13 16 20 25 30 35	22 32 40 45 50 60	M5 M6 M8 M10 M12	25 32 40 50	3,3 5,3 13,3 30 44 68	25 35 40 45 50	27,6 34,6 36,5 41,5 39,5 44,5 44 49 54 51 56	6 8 10 13	16 20 25 32	1 3 4 9 15 25	13 20 25				Reset
订货号	D	D1	D2	D3	夹持力 F kN	H max.	L	L1	L2	锁紧扭矩 max. Nm	紧板厚度 ±0.05	CAD	配件	价格	订购
03153-130ΔX	13	22	M5	25	3,3	25	27,6	6	16	1	13			根据要求
03153-130ΔX	13	22	M5	25	3,3	35	34,6	6	16	1	20			根据要求
03153-160ΔX	16	32	M6	25	5,3	35	36,5	8	16	3	20			根据要求
03153-160ΔX	16	32	M6	25	5,3	40	41,5	8	16	3	25			根据要求
03153-200ΔX	20	40	M6	25	13,3	35	39,5	10	16	4	20			根据要求
03153-200ΔX	20	40	M6	25	13,3	40	44,5	10	16	4	25			根据要求
03153-250ΔX	25	45	M8	32	30	40	44	10	20	9	20			根据要求
03153-250ΔX	25	45	M8	32	30	45	49	10	20	9	25			根据要求
03153-300ΔX	30	50	M10	40	44	45	49	13	25	15	20			根据要求
03153-300ΔX	30	50	M10	40	44	50	54	13	25	15	25			根据要求
03153-350ΔX	35	60	M12	50	68	50	51	13	32	25	20			根据要求
03153-350ΔX	35	60	M12	50	68	50	56	13	32	25	25			根据要求
