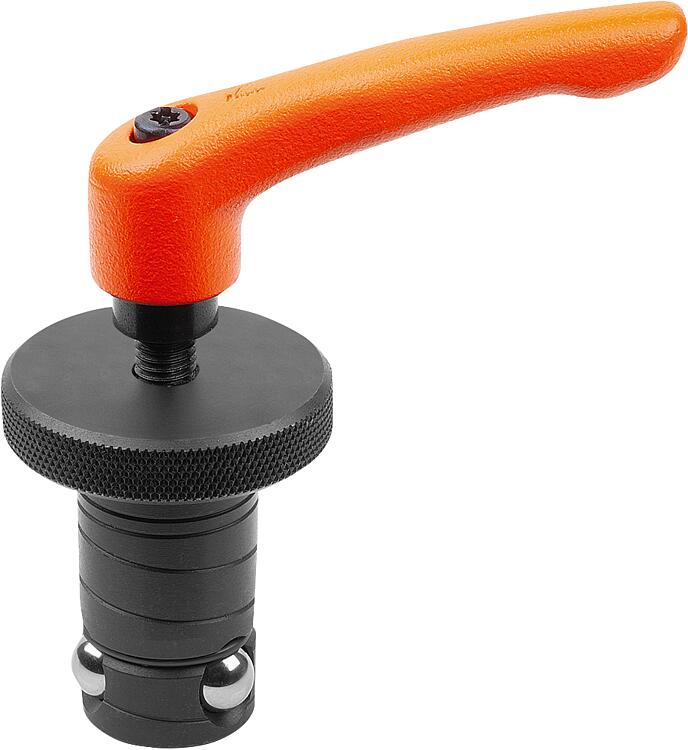

        钢制顶珠锁紧的定位柱，带锁紧手柄

商品描述/产品说明

产品说明材料：调质钢定位柱。
滚动轴承钢制滚珠。

压铸锌材质的把手，符合 DIN EN 12844。
强度等级 5.8 的钢制部件。规格：定位柱经调质、黑色氧化处理。
顶珠经硬化处理，亮色。

把手经塑料涂层处理，纯橙色 RAL 2004。
钢制部件经过黑色氧化处理。提示：拧紧锁紧手柄后，中间的顶珠会被压向下方，并将三个固定顶珠朝外压，固定顶珠在该位置处会被夹紧于固定衬套中。
使用后，装夹时间较之于传统方法最多可以缩短十二倍。装配：1. 首先从定位气缸上拧下埋头螺栓。
2. 拧入锁紧手柄。优点：无需工具即可夹紧附件：03153 维修套装。
03154 定位衬套。
03155 A 型固定衬套（背面压入）。
03156 B 型固定衬套（前面旋入）。供货范围03153 顶珠锁紧的定位柱。
06460 压铸锌锁紧手柄，带外螺纹。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03153 钢制顶珠锁紧的定位柱，带锁紧手柄

228 kB

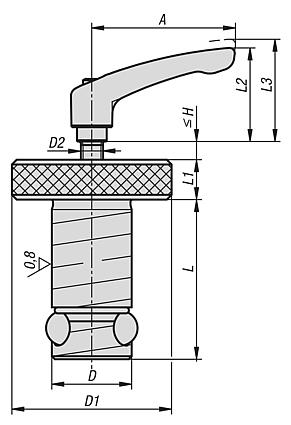

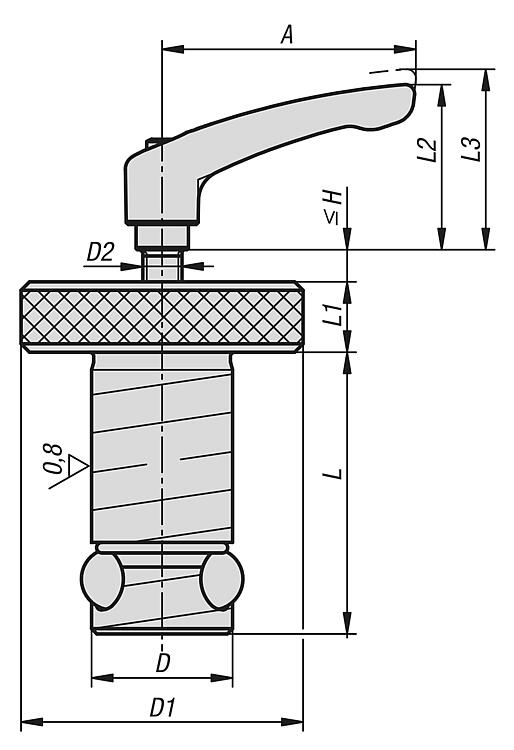

图纸

商品选择/筛选

	30 40 65 80 95	13 16 20 25 30 35	22 32 40 45 50 60	M5 M6 M8 M10 M12	3,3 5,3 13,3 30 44 68	25 35 40 45 50	27,6 34,6 36,5 41,5 39,5 44,5 44 49 54 51 56	6 8 10 13	30 31 42,5 54,5 63	33 34 45,5 58,5 67,5	1 3 4 9 15 25	13 20 25				Reset
订货号	A	D	D1	D2	夹持力 F kN	H max.	L	L1	L2	L3	锁紧扭矩 max. Nm	紧板厚度 ±0.05	CAD	配件	价格	订购
03153-130ΔX	30	13	22	M5	3,3	25	27,6	6	30	33	1	13			根据要求
03153-130ΔX	30	13	22	M5	3,3	35	34,6	6	30	33	1	20			根据要求
03153-160ΔX	40	16	32	M6	5,3	35	36,5	8	31	34	3	20			根据要求
03153-160ΔX	40	16	32	M6	5,3	40	41,5	8	31	34	3	25			根据要求
03153-200ΔX	40	20	40	M6	13,3	35	39,5	10	31	34	4	20			根据要求
03153-200ΔX	40	20	40	M6	13,3	40	44,5	10	31	34	4	25			根据要求
03153-250ΔX	65	25	45	M8	30	40	44	10	42,5	45,5	9	20			根据要求
03153-250ΔX	65	25	45	M8	30	45	49	10	42,5	45,5	9	25			根据要求
03153-300ΔX	80	30	50	M10	44	45	49	13	54,5	58,5	15	20			根据要求
03153-300ΔX	80	30	50	M10	44	50	54	13	54,5	58,5	15	25			根据要求
03153-350ΔX	95	35	60	M12	68	50	51	13	63	67,5	25	20			根据要求
03153-350ΔX	95	35	60	M12	68	50	56	13	63	67,5	25	25			根据要求
