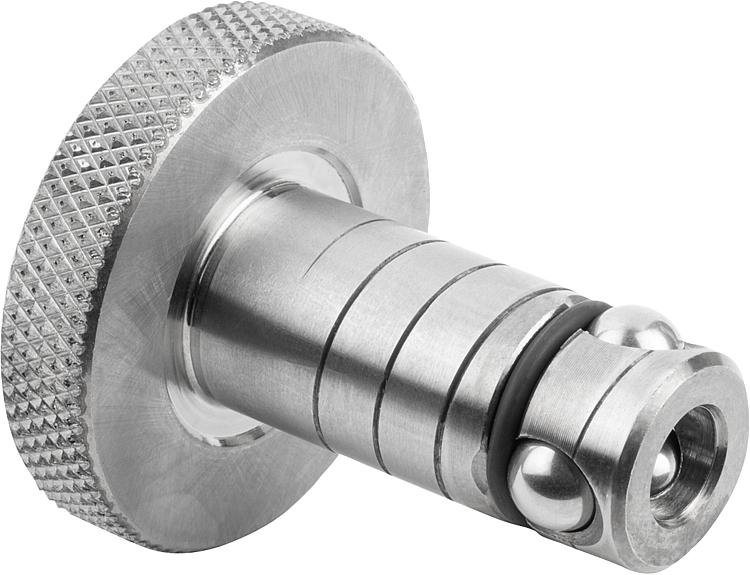

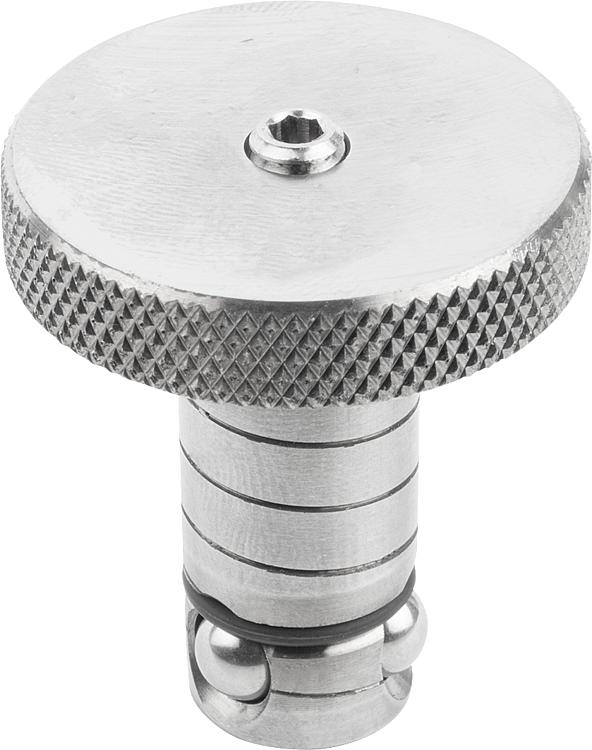

不锈钢球锁 Ball Lock

03153-02

不锈钢球锁 Ball Lock

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定位销，定位系统
        不锈钢球锁 Ball Lock

商品描述/产品说明

产品说明材料：

球锁和波珠采用不锈钢 1.4542。

规格：球锁和波珠经硬化处理，硬度至少达到 40 HRC，亮色。提示：

拧紧调整螺栓 (D2) 后，中间的顶珠会被压向下方，并将三个固定顶珠朝外压，固定顶珠在该位置处会被夹紧于固定衬套中。
使用后，装夹时间较之于传统方法最多可以缩短十二倍。

特点：

不锈钢

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03153-02 不锈钢球锁 Ball Lock

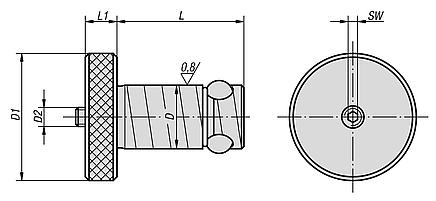

图纸

不锈钢球锁 Ball Lock

商品选择/筛选

	13 20 25 40 50	13 16 20 25 30 35 50	22 32 40 45 50 60 75	M5 M6 M8 M10 M12 M20	27,6 34,6 36,5 41,5 39,5 44,4 44 49 54 51 56 71 81 64 69 84 94	6 8 10 13 20	2,5 3 4 5 6 10	3,3 5,3 13,3 30 44 68 88	1,2 4,5 5,3 11 18 33 65					Reset

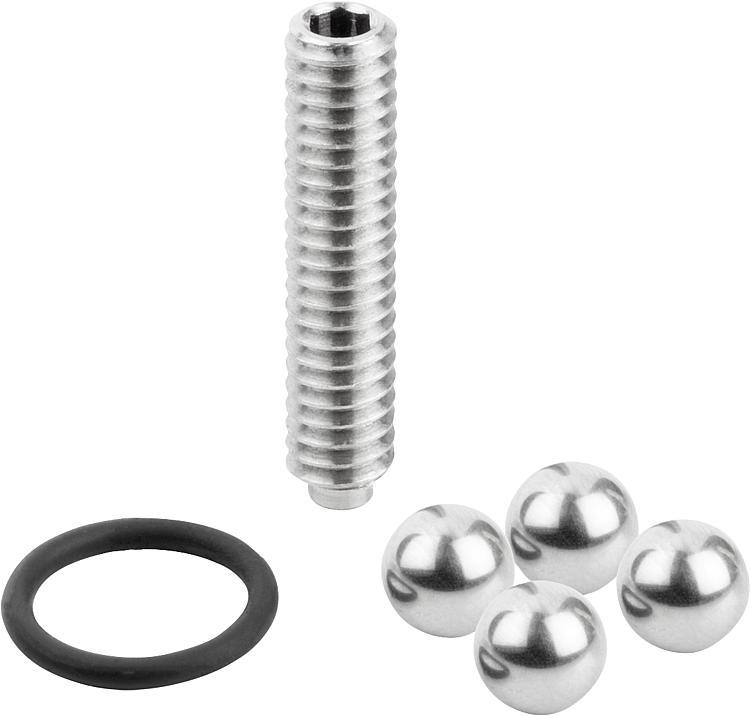

订货号	压板厚度 ±0.13	D	D1	D2	L	L1	SW	夹持力 F kN	锁紧扭矩 max. Nm	维修套装订货号	CAD	配件	价格	订购
03153-02-13013	13	13	22	M5	27,6	6	2,5	3,3	1,2	03153-02-913013			根据要求
03153-02-13020	20	13	22	M5	34,6	6	2,5	3,3	1,2	03153-02-913020			根据要求
03153-02-16020	20	16	32	M6	36,5	8	3	5,3	4,5	03153-02-916020			根据要求
03153-02-16025	25	16	32	M6	41,5	8	3	5,3	4,5	03153-02-916025			根据要求
03153-02-20020	20	20	40	M6	39,5	10	3	13,3	5,3	03153-02-920020			根据要求
03153-02-20025	25	20	40	M6	44,4	10	3	13,3	5,3	03153-02-920025			根据要求
03153-02-25020	20	25	45	M8	44	10	4	30	11	03153-02-925020			根据要求
03153-02-25025	25	25	45	M8	49	10	4	30	11	03153-02-925025			根据要求
03153-02-30020	20	30	50	M10	49	13	5	44	18	03153-02-930020			根据要求
03153-02-30025	25	30	50	M10	54	13	5	44	18	03153-02-930025			根据要求
03153-02-35020	20	35	60	M12	51	13	6	68	33	03153-02-935020			根据要求
03153-02-35025	25	35	60	M12	56	13	6	68	33	03153-02-935025			根据要求
03153-02-35040	40	35	60	M12	71	13	6	68	33	03153-02-935040			根据要求
03153-02-35050	50	35	60	M12	81	13	6	68	33	03153-02-935050			根据要求
03153-02-50020	20	50	75	M20	64	20	10	88	65	03153-02-950020			根据要求
03153-02-50025	25	50	75	M20	69	20	10	88	65	03153-02-950025			根据要求
03153-02-50040	40	50	75	M20	84	20	10	88	65	03153-02-950040			根据要求
03153-02-50050	50	50	75	M20	94	20	10	88	65	03153-02-950050			根据要求
