钢制固定衬套，经硬化和黑色氧化处理，适用于气动定位柱

03161-03

钢制固定衬套，经硬化和黑色氧化处理，适用于气动定位柱

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定位销，定位系统
        钢制固定衬套，经硬化和黑色氧化处理，适用于气动定位柱

商品描述/产品说明

产品说明材料：调制钢。规格：外壳经硬化和黑色氧化处理
工作面经打磨处理。提示：固定衬套将置于夹具板或更换板中，成为定位柱的配合件。
固定衬套在定位孔中定心，随后通过 4 个螺丝固定。

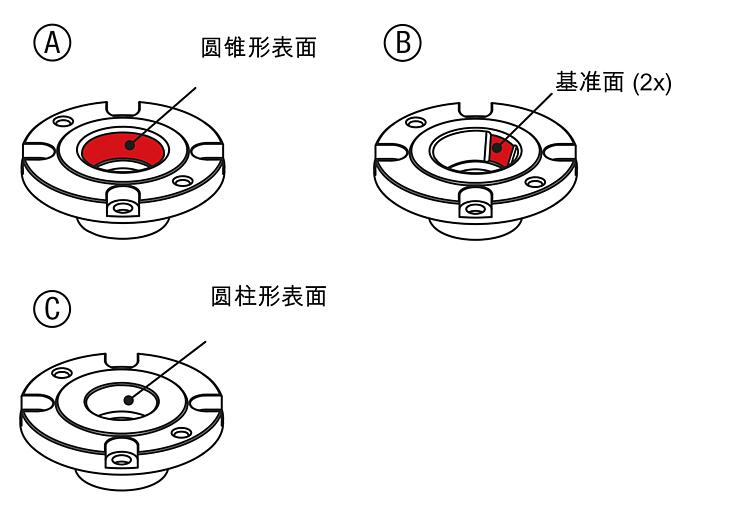

在实际应用中，定位柱的顶珠顶住固定衬套的凹陷处，借此形成快速、可靠且高精度的换件单元。

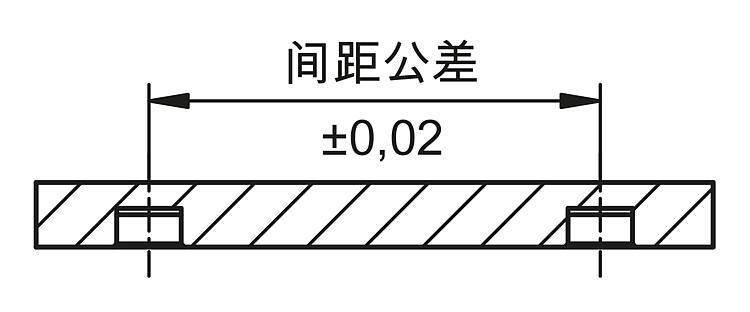

装卸时间和换件时间将降至最低。注意：请注意固定衬套的安装提示。附件：特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03161-03 钢制固定衬套，经硬化和黑色氧化处理，适用于气动定位柱

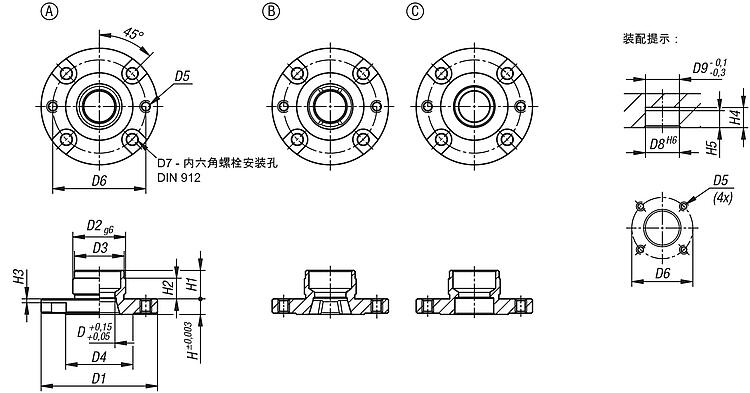

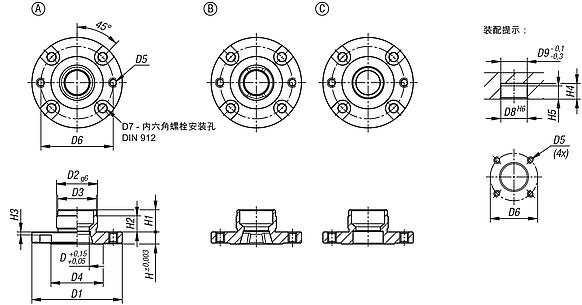

图片（总概述）

钢制固定衬套，经硬化和黑色氧化处理，适用于气动定位柱

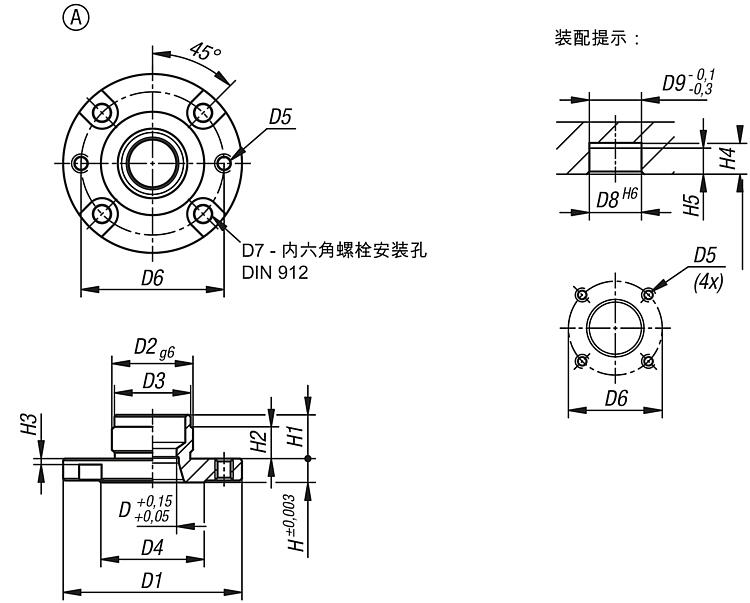

钢制固定衬套，适用于气动定位柱，A 型

图纸

钢制固定衬套，适用于气动定位柱，A 型

商品选择/筛选

	A	16 20	60 75	28 36	27,5 35,5	38 48	M5 M6	50 62	M5 M6	28 36	28 36	8 10	15 19	10 14	2,5 3,5	16 20	12 16				Reset
订货号	类型	D	D1	D2	D3	D4	D5	D6	D7	D8	D9	H	H1	H2	H3	H4	H5	CAD	配件	价格	订购
03161-03-11660	A	16	60	28	27,5	38	M5	50	M5	28	28	8	15	10	2,5	16	12			根据要求
03161-03-12075	A	20	75	36	35,5	48	M6	62	M6	36	36	10	19	14	3,5	20	16			根据要求

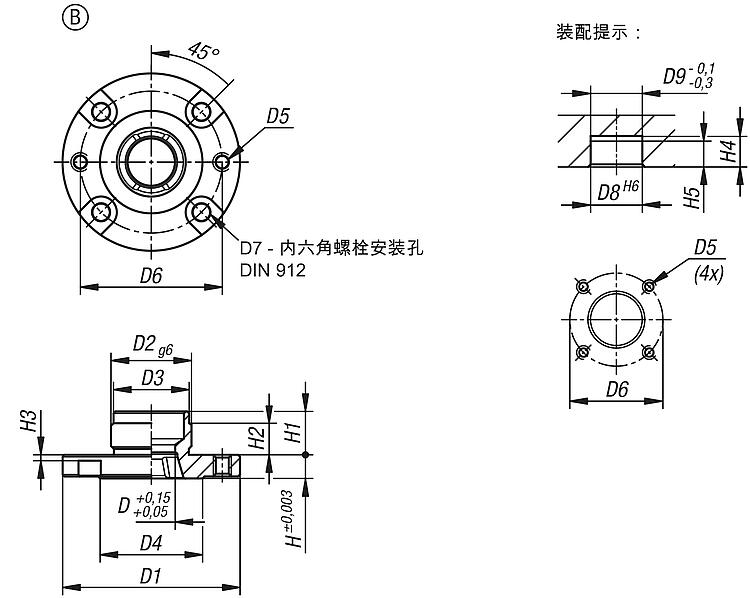

钢制固定衬套，适用于气动定位柱，B 型

图纸

钢制固定衬套，适用于气动定位柱，B 型

商品选择/筛选

	B	16 20	60 75	28 36	27,5 35,5	38 48	M5 M6	50 62	M5 M6	28 36	28 36	8 10	15 19	10 14	2,5 3,5	16 20	12 16				Reset
订货号	类型	D	D1	D2	D3	D4	D5	D6	D7	D8	D9	H	H1	H2	H3	H4	H5	CAD	配件	价格	订购
03161-03-21660	B	16	60	28	27,5	38	M5	50	M5	28	28	8	15	10	2,5	16	12			根据要求
03161-03-22075	B	20	75	36	35,5	48	M6	62	M6	36	36	10	19	14	3,5	20	16			根据要求

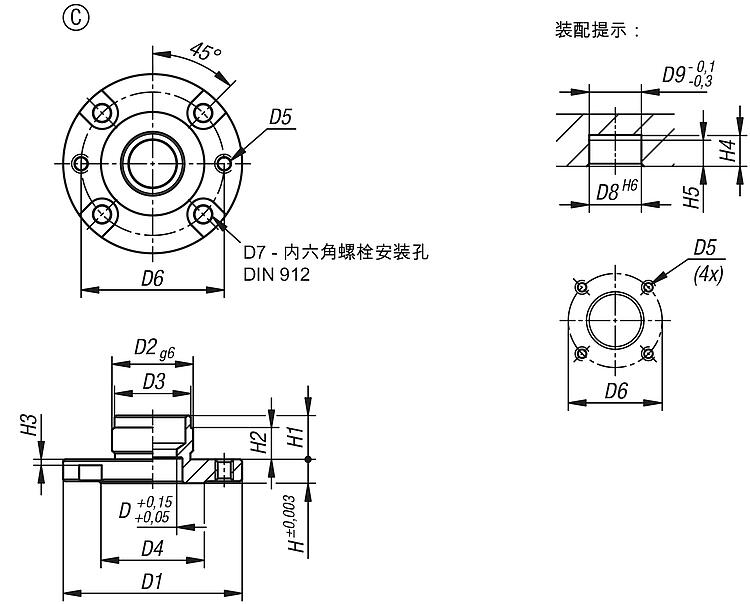

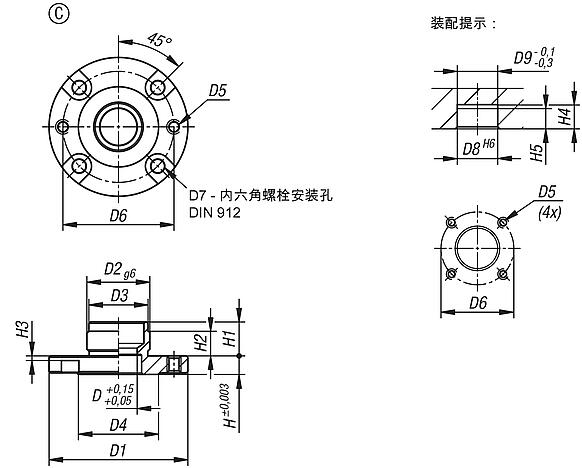

钢制固定衬套，适用于气动定位柱，C 型

图纸

钢制固定衬套，适用于气动定位柱，C 型

商品选择/筛选

	C	16 20	60 75	28 36	27,5 35,5	38 48	M5 M6	50 62	M5 M6	28 36	28 36	8 10	15 19	10 14	2,5 3,5	16 20	12 16				Reset
订货号	类型	D	D1	D2	D3	D4	D5	D6	D7	D8	D9	H	H1	H2	H3	H4	H5	CAD	配件	价格	订购
03161-03-31660	C	16	60	28	27,5	38	M5	50	M5	28	28	8	15	10	2,5	16	12			根据要求
03161-03-32075	C	20	75	36	35,5	48	M6	62	M6	36	36	10	19	14	3,5	20	16			根据要求
