03020
弹簧柱塞 带状态传感器
返回
产品
产品概览
灵活的标准件系统
弹簧柱塞、 分度销、 挡块、 定心和定位元件、 固定装置、 型槽螺母
弹簧柱塞

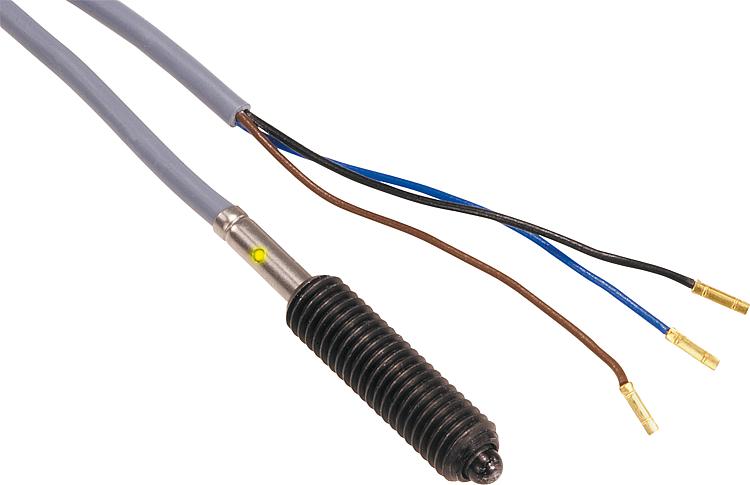

弹簧柱塞 带状态传感器
商品描述/产品说明
产品说明
产品描述:
除了作为锁定和定位元件的机械功能外,带有状态传感器的弹簧柱塞还用于检查部件是否位于所需位置。
传感器可识别顶销是缩回还是伸出,并能以电子方式处理此状态信息。
材料:
钢制套筒、顶销及弹簧。
不锈钢状态传感器。
规格:
黑色氧化。顶销硬化处理。
提示:
状态传感器以行程 H 切换。
技术参数:
感应式传感器:
输出电路:PNP 常闭触点 (NO) 或常开触点 (NC)
工作电压:10 – 30 V DC
工作电流:<200 mA
开关距离:0.8 mm
开关频率:2000 Hz
防短路:有
反极性保护:有
保护级别:IP 67
连接方式:2 m PVC 电缆
许可证:CE
应用:
带状态传感器的弹簧柱塞实现了一种依赖于状态的过程控制。可以确保工件或移动部件处于所需位置。
温度范围:
温度范围:-25° C - +70°C
安全:
带状态传感器的弹簧柱塞不适用于人身的安全防护。
图纸提示:
4) LED 显示屏
BN = 棕色
BK = 黑色
BU = 蓝色
位置反馈应用示例:
位置1:滑块锁定
位置2:滑块脱开
3) 滑块
特点:
下载
此处为收集信息的 PDF:
查找 CAD 数据?请直接在产品列表中查找。
Datasheet 03020 弹簧柱塞 带状态传感器
239 kB
图纸
商品选择/筛选
订货号
类型 2
D
D1
H
L
L1
触点开关
触发位置
H1
初始位置
弹簧弹力
F1 约 N
终点位置
弹簧弹力
F2 约 N
CAD
配件
价格
订购
03020-5061
常闭
M6
2,7
2
27
3
1,2 - 1,6
7
20
根据要求
03020-5081
常闭
M8
4
2
29
3
1,2 - 1,8
15
30
根据要求
03020-5101
常闭
M10
4,5
3
36
4
2,2 - 2,8
26
44
根据要求
03020-5062
常开
M6
2,7
2
27
3
1,2 - 1,6
7
20
根据要求
03020-5082
常开
M8
4
2
29
3
1,2 - 1,8
15
30
根据要求
03020-5102
常开
M10
4,5
3
36
4
2,2 - 2,8
26
44
根据要求
