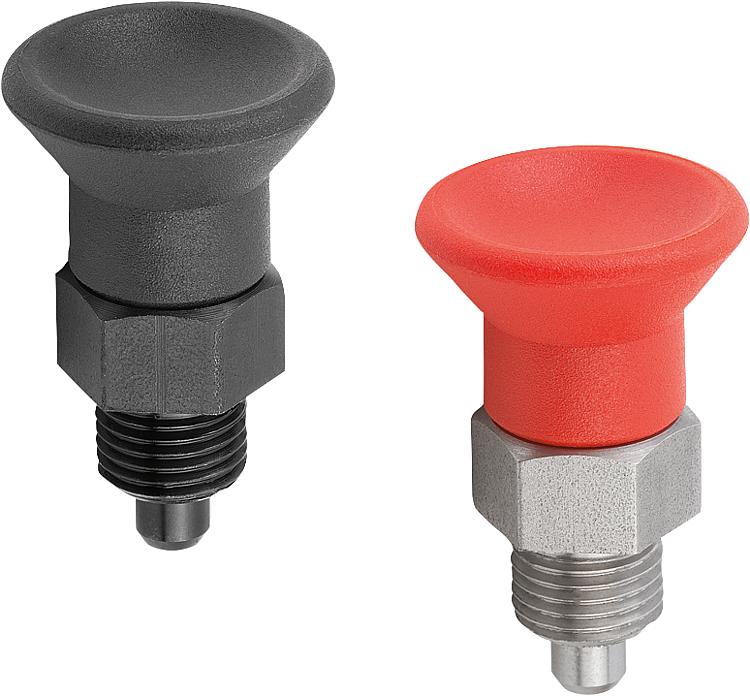

        钢制或不锈钢短型锁紧柱塞，带塑料蘑菇头把手
        钢制或不锈钢短型锁紧柱塞，带塑料蘑菇头把手，无拔出锁槽，无锁紧螺母

商品描述/产品说明

产品说明材料：

钢制：
顶销硬化处理：
强度等级 5.8。

不锈钢：
顶销未经硬化处理：
螺纹套筒 1.4305。
顶销 1.4305。

黑灰色或红色热塑性塑料蘑菇头把手RAL3020。

规格：钢制：
顶销经硬化、抛光和黑色氧化处理。

不锈钢：
顶销未经硬化处理，抛光及氧化处理。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。如果柱塞需要维持在拔出状态较长时间，为避免顶销弹回，可选用C型或D型。根据要求：特殊类型。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089_A 钢制或不锈钢短型锁紧柱塞，带塑料蘑菇头把手，无拔出锁槽，无锁紧螺母

231 kB

图纸

商品选择/筛选

	A	钢制不锈钢	经硬化处理未硬化处理	黑色 RAL 7021 红色 RAL 3020	3 4 5 6 8 10	M6x0,75 M8x1 M10x1 M12x1,5 M16x1,5 M20x1,5	14 18 21 25 33	25,5 29,5 34,5 41,7 54 61	6 8 10 12 15	5 6 7 8 10 12	3,5 4 5 6 8 10	8 10 13 14 19 22	0,8 1 1,3 1,8 2,3 2,8	4 5 6 14 15	10 12 14 28 32				Reset
订货号	类型	主体材料	主体表面	组件颜色	D	D1	D2	L	L1	L2	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	CAD	配件	价格	订购
03089-5903	A	钢制	经硬化处理	黑色 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10			根据要求
03089-5004	A	钢制	经硬化处理	黑色 RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-5105	A	钢制	经硬化处理	黑色 RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-5206	A	钢制	经硬化处理	黑色 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-5308	A	钢制	经硬化处理	黑色 RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-5410	A	钢制	经硬化处理	黑色 RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-590384	A	钢制	经硬化处理	红色 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10			根据要求
03089-500484	A	钢制	经硬化处理	红色 RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-510584	A	钢制	经硬化处理	红色 RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-520684	A	钢制	经硬化处理	红色 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-530884	A	钢制	经硬化处理	红色 RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-541084	A	钢制	经硬化处理	红色 RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-15903	A	不锈钢	未硬化处理	黑色 RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10			根据要求
03089-15004	A	不锈钢	未硬化处理	黑色 RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-15105	A	不锈钢	未硬化处理	黑色 RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-15206	A	不锈钢	未硬化处理	黑色 RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-15308	A	不锈钢	未硬化处理	黑色 RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-15410	A	不锈钢	未硬化处理	黑色 RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
03089-1590384	A	不锈钢	未硬化处理	红色 RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10			根据要求
03089-1500484	A	不锈钢	未硬化处理	红色 RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12			根据要求
03089-1510584	A	不锈钢	未硬化处理	红色 RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12			根据要求
03089-1520684	A	不锈钢	未硬化处理	红色 RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14			根据要求
03089-1530884	A	不锈钢	未硬化处理	红色 RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28			根据要求
03089-1541084	A	不锈钢	未硬化处理	红色 RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32			根据要求
