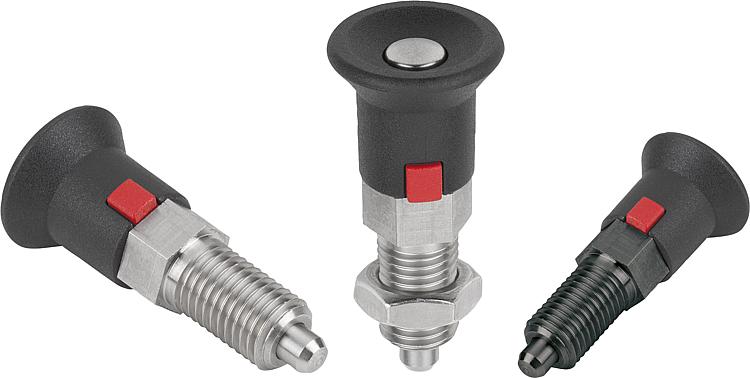

钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手和锁紧装置

商品描述/产品说明

产品说明材料：

钢制规格：
螺纹套筒和柱塞顶销采用易切削钢。

不锈钢规格：
柱塞顶销未经硬化处理：
螺纹套筒和柱塞顶销 1.4305。

黑灰色热塑性塑料蘑菇头把手。
红色热塑性塑料解锁按钮。

规格：钢设计：
螺纹套筒黑色氧化。
柱塞顶销硬化，经打磨和黑色氧化。

不锈钢结构：螺纹套亮色。
销头硬化、经打磨和亮色。提示：使用分度销防止锁紧位置由于侧向力发生移动。
通过压紧旋钮进行锁止操作。

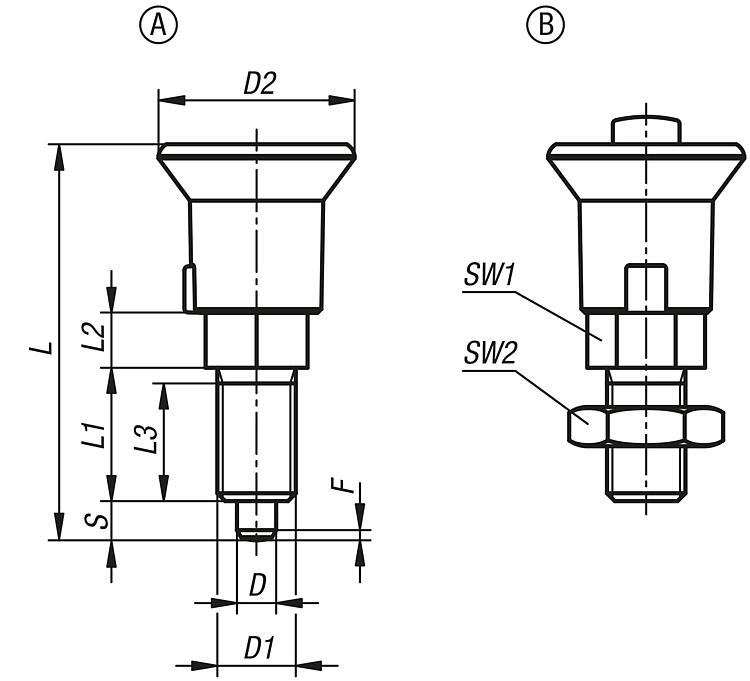

红色释放按钮可以实现锁定位置的更改。图纸提示：

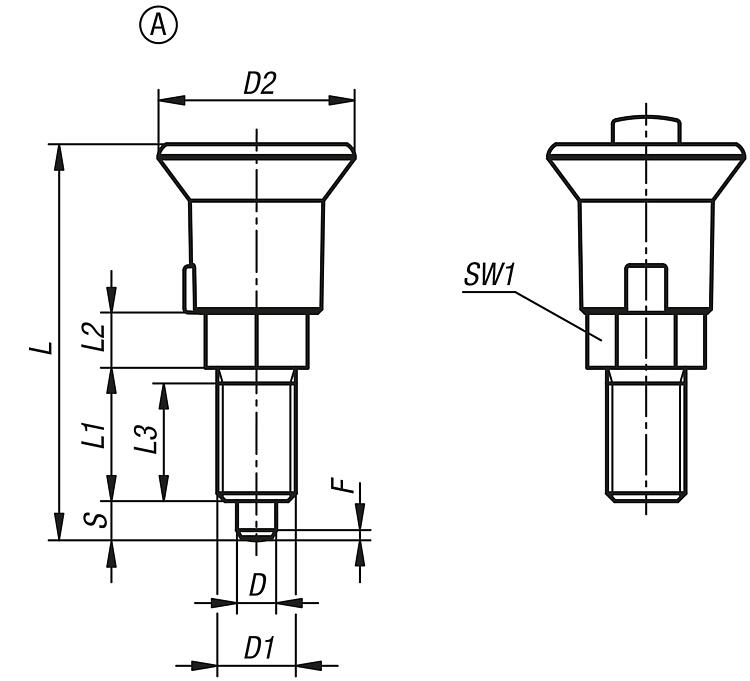

A 型：不带紧固螺母

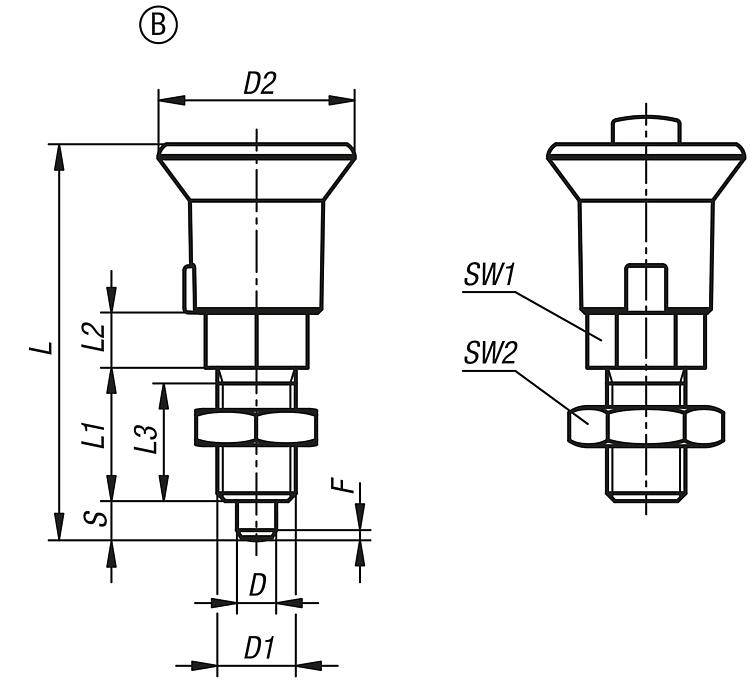

B 型：带紧固螺母

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	A	钢制不锈钢	经硬化处理未硬化处理	5 6 8 10	M10x1 M12x1,5 M16x1,5 M20x1,5	25 33	50,5 55,5 76 82	17 20 26 28	7 8 10 12	15 17 23 25	5 6 8 10	13 14 19 22	1,3 1,8 2,3 2,8	8-12 4-12 10-20 3-23				Reset
订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	L3	行程 S	SW1	Fx30°	回复力 N	CAD	配件	价格	订购
03089-11051	A	钢制	经硬化处理	5	M10x1	25	50,5	17	7	15	5	13	1,3	8-12			根据要求
03089-12061	A	钢制	经硬化处理	6	M12x1,5	25	55,5	20	8	17	6	14	1,8	4-12			根据要求
03089-13081	A	钢制	经硬化处理	8	M16x1,5	33	76	26	10	23	8	19	2,3	10-20			根据要求
03089-14101	A	钢制	经硬化处理	10	M20x1,5	33	82	28	12	25	10	22	2,8	3-23			根据要求
03089-111051	A	不锈钢	未硬化处理	5	M10x1	25	50,5	17	7	15	5	13	1,3	8-12			根据要求
03089-112061	A	不锈钢	未硬化处理	6	M12x1,5	25	55,5	20	8	17	6	14	1,8	4-12			根据要求
03089-113081	A	不锈钢	未硬化处理	8	M16x1,5	33	76	26	10	23	8	19	2,3	10-20			根据要求
03089-114101	A	不锈钢	未硬化处理	10	M20x1,5	33	82	28	12	25	10	22	2,8	3-23			根据要求

	B	钢制不锈钢	经硬化处理未硬化处理	5 6 8 10	M10x1 M12x1,5 M16x1,5 M20x1,5	25 33	50,5 55,5 76 82	17 20 26 28	7 8 10 12	15 17 23 25	5 6 8 10	13 14 19 22	17 19 24 30	1,3 1,8 2,3 2,8	8-12 4-12 10-20 3-23				Reset
订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	回复力 N	CAD	配件	价格	订购
03089-21051	B	钢制	经硬化处理	5	M10x1	25	50,5	17	7	15	5	13	17	1,3	8-12			根据要求
03089-22061	B	钢制	经硬化处理	6	M12x1,5	25	55,5	20	8	17	6	14	19	1,8	4-12			根据要求
03089-23081	B	钢制	经硬化处理	8	M16x1,5	33	76	26	10	23	8	19	24	2,3	10-20			根据要求
03089-24101	B	钢制	经硬化处理	10	M20x1,5	33	82	28	12	25	10	22	30	2,8	3-23			根据要求
03089-121051	B	不锈钢	未硬化处理	5	M10x1	25	50,5	17	7	15	5	13	17	1,3	8-12			根据要求
03089-122061	B	不锈钢	未硬化处理	6	M12x1,5	25	55,5	20	8	17	6	14	19	1,8	4-12			根据要求
03089-123081	B	不锈钢	未硬化处理	8	M16x1,5	33	76	26	10	23	8	19	24	2,3	10-20			根据要求
03089-124101	B	不锈钢	未硬化处理	10	M20x1,5	33	82	28	12	25	10	22	30	2,8	3-23			根据要求
