钢制或不锈钢锁紧柱塞，带塑料孔眼把手，D 型

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        钢制或不锈钢锁紧柱塞带塑料孔眼把手

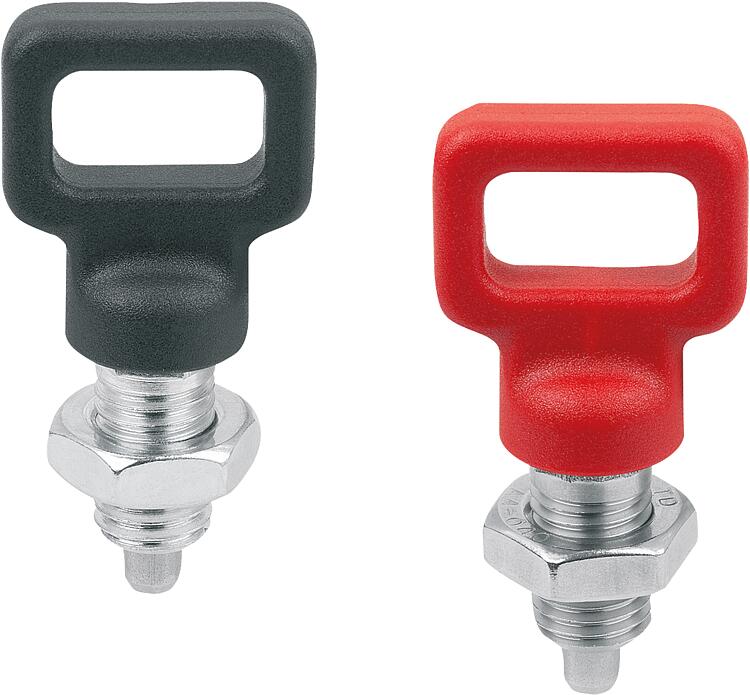

        钢制或不锈钢锁紧柱塞，带塑料孔眼把手，D 型

商品描述/产品说明

产品说明产品描述：使用锁紧柱塞防止锁紧位置由于侧向力发生移动。只有将顶销拔出后才能移动到新位置。材料：

钢制规格：
螺纹套筒 1.0715.
柱塞顶销 1.4305.

不锈钢规格：
螺纹套筒 1.4305.
柱塞顶销 1.4305.

黑灰色 RAL 7021 或交通红色 RAL 3020 热塑性塑料孔眼把手。

规格：钢制：
销头未经硬化处理。
螺纹套筒，蓝色钝化处理。
销头，亮色。

不锈钢设计：
销头未硬化处理。
钢制，亮色。提示：如果要在较长时间内进行脱离并避免锁销回弹，则应使用 C 型或 D 型。

在安装过程中，必须遵守规定的最大拧紧扭矩。根据要求：根据需要可提供其他冲程。图纸提示：

A型: 不带拔出锁槽, 不带锁紧螺母
B型: 不带拔出锁槽, 带锁紧螺母
C型: 带拔出锁槽, 不带锁紧螺母
D型: 带拔出锁槽, 带锁紧螺母

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089-05_D 钢制或不锈钢锁紧柱塞，带塑料孔眼把手，D 型

389 kB

图纸

商品选择/筛选

订货号	类型	主体材料	组件颜色	D	D1	A	B	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	锁紧扭矩 max. Nm	价格
03089-05-0404080	D	钢制	黑色 RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-0415100	D	钢制	黑色 RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-0426120	D	钢制	黑色 RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-0438160	D	钢制	黑色 RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-0404081	D	钢制	黑色 RAL 7021	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-0415101	D	钢制	黑色 RAL 7021	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-0426121	D	钢制	黑色 RAL 7021	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-0438161	D	钢制	黑色 RAL 7021	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-040408084	D	钢制	红色 RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-041510084	D	钢制	红色 RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-042612084	D	钢制	红色 RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-043816084	D	钢制	红色 RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-040408184	D	钢制	红色 RAL 3020	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-041510184	D	钢制	红色 RAL 3020	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-042612184	D	钢制	红色 RAL 3020	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-043816184	D	钢制	红色 RAL 3020	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-1404080	D	不锈钢	黑色 RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-1415100	D	不锈钢	黑色 RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-1426120	D	不锈钢	黑色 RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-1438160	D	不锈钢	黑色 RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-1404081	D	不锈钢	黑色 RAL 7021	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-1415101	D	不锈钢	黑色 RAL 7021	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-1426121	D	不锈钢	黑色 RAL 7021	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-1438161	D	不锈钢	黑色 RAL 7021	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-140408084	D	不锈钢	红色 RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-141510084	D	不锈钢	红色 RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-142612084	D	不锈钢	红色 RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-143816084	D	不锈钢	红色 RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
03089-05-140408184	D	不锈钢	红色 RAL 3020	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	根据要求
03089-05-141510184	D	不锈钢	红色 RAL 3020	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	根据要求
03089-05-142612184	D	不锈钢	红色 RAL 3020	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	根据要求
03089-05-143816184	D	不锈钢	红色 RAL 3020	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	根据要求
