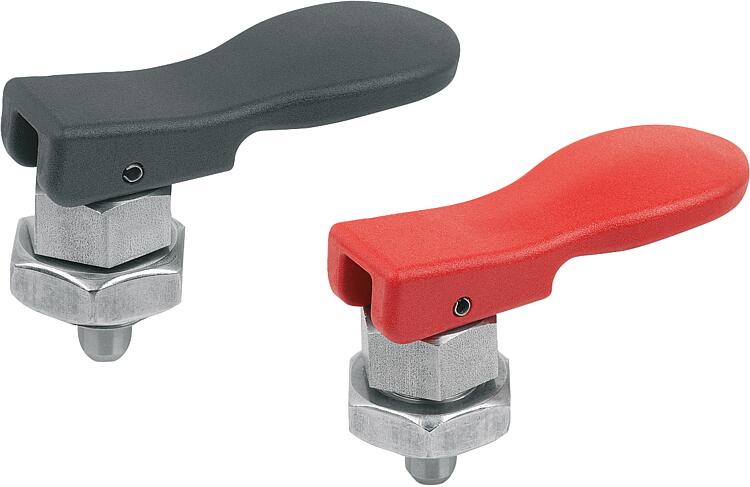

03090-30_B钢制或不锈钢短型锁紧柱塞，带塑料偏心把手和锁紧螺母 |
返回 |
|
|
产品说明产品描述：使用锁紧柱塞防止锁紧位置由于侧向力发生移动。只有将顶销拔出后才能移动到新位置。这种柱塞顶销通过偏心把手实现复位。当把手移过偏心轮的死点处时，锁紧柱塞保持解锁状态。
符合人体工学的偏心把手操作方便，省力。 材料：钢制规格：
螺纹套筒和柱塞顶销采用易切削钢。
不锈钢规格：
螺纹套筒 1.4305。
柱塞顶销 1.4305。
玻璃纤维增强型热塑性 PPA 把手（耐高温）。 规格：钢设计：
螺纹套筒 黑色氧化。
柱塞顶销硬化，经打磨和黑色氧化。
不锈钢规格：
亮色螺纹套筒。
柱塞顶销经打磨处理，亮色。
黑色或 RAL3020 交通红把手。温度范围：根据 IEC 216，持续工作温度最高为 160 ℃。
短时工作温度最高为 250 ℃。
优点：操作简便快捷。
适用于高温应用。
集成锁定功能。
短型。
空间受限时的理想方案。附件：间隔环 03089.
锁紧柱塞的定位衬套 03099-50. 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 主体
材料 | 组件
颜色 | 类型 | A | A1 | B | B1 | D
| D1 | 行程
S | L | L1 | L2 | SW1 | SW2 | Fx30° | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03090-30-9105 | 钢制 | 黑色 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 |  | | 根据要求 | | | 03090-30-9206 | 钢制 | 黑色 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 根据要求 | | | 03090-30-9308 | 钢制 | 黑色 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 根据要求 | | | 03090-30-9410 | 钢制 | 黑色 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 根据要求 | | | 03090-30-9105154 | 钢制 | 红色 RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 根据要求 | | | 03090-30-9206154 | 钢制 | 红色 RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 根据要求 | | | 03090-30-9308154 | 钢制 | 红色 RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 根据要求 | | | 03090-30-9410154 | 钢制 | 红色 RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 根据要求 | | | 03090-30-19105 | 不锈钢 | 黑色 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 根据要求 | | | 03090-30-19206 | 不锈钢 | 黑色 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 根据要求 | | | 03090-30-19308 | 不锈钢 | 黑色 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 根据要求 | | | 03090-30-19410 | 不锈钢 | 黑色 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 根据要求 | | | 03090-30-19105154 | 不锈钢 | 红色 RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 根据要求 | | | 03090-30-19206154 | 不锈钢 | 红色 RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 根据要求 | | | 03090-30-19308154 | 不锈钢 | 红色 RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 根据要求 | | | 03090-30-19410154 | 不锈钢 | 红色 RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 根据要求 | |
|
|
