        钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手

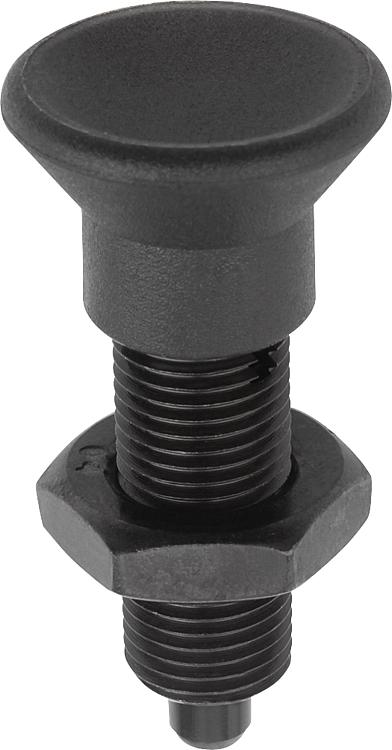

        钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和锁紧螺母

商品描述/产品说明

产品说明材料：

钢制：
顶销硬化处理：
强度等级 5.8。

不锈钢：
顶销硬化处理。
螺纹套筒 1.4305。
顶销 1.4034。

顶销未经硬化处理：
螺纹套筒 1.4305。
顶销 1.4305。
黑灰色热塑性塑料蘑菇头把手。

规格：钢制：
顶销经硬化、抛光和黑色氧化处理。

不锈钢：
顶销经硬化、抛光和黑色氧化处理。顶销未经硬化、抛光和黑色氧化处理。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。
支持加装旋钮垫片方便柱塞拧入。柱塞蘑菇头下方有对应插槽，配合旋钮垫片的使用。根据要求：特殊类型。附件：间隔环 03089特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03093_H 钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和锁紧螺母

278 kB

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03093-2903	H	钢制	经硬化处理	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	根据要求
03093-2004	H	钢制	经硬化处理	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	根据要求
03093-2105	H	钢制	经硬化处理	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	根据要求
03093-2206	H	钢制	经硬化处理	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	根据要求
03093-2308	H	钢制	经硬化处理	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	根据要求
03093-2410	H	钢制	经硬化处理	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	根据要求
03093-2412	H	钢制	经硬化处理	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	根据要求
03093-2516	H	钢制	经硬化处理	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	根据要求
03093-02903	H	不锈钢	经硬化处理	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	根据要求
03093-02004	H	不锈钢	经硬化处理	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	根据要求
03093-02105	H	不锈钢	经硬化处理	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	根据要求
03093-02206	H	不锈钢	经硬化处理	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	根据要求
03093-02308	H	不锈钢	经硬化处理	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	根据要求
03093-02410	H	不锈钢	经硬化处理	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	根据要求
03093-02412	H	不锈钢	经硬化处理	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	根据要求
03093-02516	H	不锈钢	经硬化处理	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	根据要求
03093-12903	H	不锈钢	未硬化处理	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	根据要求
03093-12004	H	不锈钢	未硬化处理	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	根据要求
03093-12105	H	不锈钢	未硬化处理	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	根据要求
03093-12206	H	不锈钢	未硬化处理	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	根据要求
03093-12308	H	不锈钢	未硬化处理	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	根据要求
03093-12410	H	不锈钢	未硬化处理	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	根据要求
03093-12412	H	不锈钢	未硬化处理	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	根据要求
03093-12516	H	不锈钢	未硬化处理	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	根据要求
