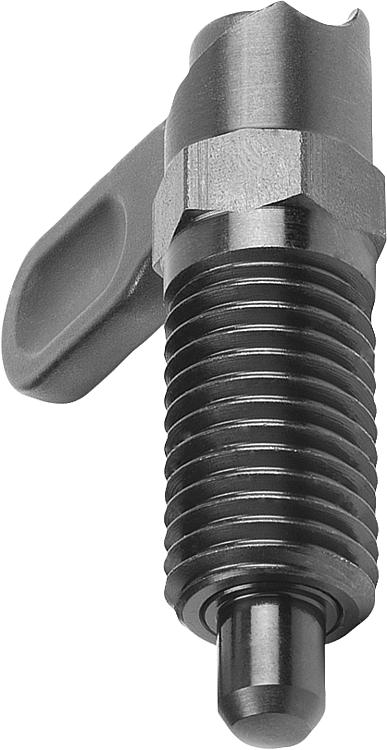

凸轮旋柄柱塞带限位器，型号 A 和 C

03099-20_AC

凸轮旋柄柱塞带限位器，型号 A 和 C

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        手柄型分度销带止挡带止挡
        凸轮旋柄柱塞带限位器，型号 A 和 C

商品描述/产品说明

产品说明材料：钢制, 强度等级5.8。规格：黑色氧化顶销经硬化、抛光处理。提示：手柄型分度销用在顶销不需要一直伸出的场合。手柄旋转 180° 销头缩回。
套筒上有沟槽保证手柄可以维持在该位置。
通过 180° 的止动面从卡槽跳出，以此防止销头重新伸出。
通过选择止动面来设定锁舌的旋转方向。图纸提示：

1) 左侧限位器
2) 右侧限位器

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03099_AC 凸轮旋柄柱塞带限位器，型号 A 和 C

Datasheet 03099-20_AC 凸轮旋柄柱塞带限位器，型号 A 和 C

图纸

凸轮旋柄柱塞带限位器，型号 A 和 C

商品选择/筛选

订货号	类型	类型 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	CAD	配件	价格	订购
03099-20-1040410	A	左	4	M10	10	38	25	15	9	3	6	10	1	8	14			根据要求
03099-20-1040510	A	左	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			根据要求
03099-20-1040610	A	左	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			根据要求
03099-20-1040512	A	左	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			根据要求
03099-20-1040612	A	左	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			根据要求
03099-20-1040812	A	左	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			根据要求
03099-20-1040616	A	左	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			根据要求
03099-20-1040816	A	左	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			根据要求
03099-20-1041016	A	左	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			根据要求
03099-20-10408201	A	左	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			根据要求
03099-20-10410201	A	左	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			根据要求
03099-20-10412201	A	左	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			根据要求
03099-20-1060410	C	左	4	M10	10	38	25	15	9	3	6	10	1	8	14			根据要求
03099-20-1060510	C	左	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			根据要求
03099-20-1060610	C	左	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			根据要求
03099-20-1060512	C	左	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			根据要求
03099-20-1060612	C	左	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			根据要求
03099-20-1060812	C	左	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			根据要求
03099-20-1060616	C	左	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			根据要求
03099-20-1060816	C	左	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			根据要求
03099-20-1061016	C	左	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			根据要求
03099-20-10608201	C	左	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			根据要求
03099-20-10610201	C	左	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			根据要求
03099-20-10612201	C	左	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			根据要求
03099-20-2040410	A	右	4	M10	10	38	25	15	9	3	6	10	1	8	14			根据要求
03099-20-2040510	A	右	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			根据要求
03099-20-2040610	A	右	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			根据要求
03099-20-2040512	A	右	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			根据要求
03099-20-2040612	A	右	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			根据要求
03099-20-2040812	A	右	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			根据要求
03099-20-2040616	A	右	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			根据要求
03099-20-2040816	A	右	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			根据要求
03099-20-2041016	A	右	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			根据要求
03099-20-20408201	A	右	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			根据要求
03099-20-20410201	A	右	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			根据要求
03099-20-20412201	A	右	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			根据要求
03099-20-2060410	C	右	4	M10	10	38	25	15	9	3	6	10	1	8	14			根据要求
03099-20-2060510	C	右	5	M10	10	38	25	15	9	3	6	10	1,3	8	14			根据要求
03099-20-2060610	C	右	6	M10	10	38	25	15	9	3	6	10	1,8	8	14			根据要求
03099-20-2060512	C	右	5	M12	12	47,8	30	19	10,8	3,6	8	12	1,3	8	15			根据要求
03099-20-2060612	C	右	6	M12	12	47,8	30	19	10,8	3,6	8	12	1,8	8	15			根据要求
03099-20-2060812	C	右	8	M12	12	47,8	30	19	10,8	3,6	8	12	2,3	8	15			根据要求
03099-20-2060616	C	右	6	M16	16	60,4	40	26	14,4	4,8	10	16	1,8	15	35			根据要求
03099-20-2060816	C	右	8	M16	16	60,4	40	26	14,4	4,8	10	16	2,3	15	35			根据要求
03099-20-2061016	C	右	10	M16	16	60,4	40	26	14,4	4,8	10	16	2,8	15	35			根据要求
03099-20-20608201	C	右	8	M20x1,5	20	70	50	30	18	6	12	20	2,3	20	60			根据要求
03099-20-20610201	C	右	10	M20x1,5	20	70	50	30	18	6	12	20	2,8	20	60			根据要求
03099-20-20612201	C	右	12	M20x1,5	20	70	50	30	18	6	12	20	3	20	60			根据要求
