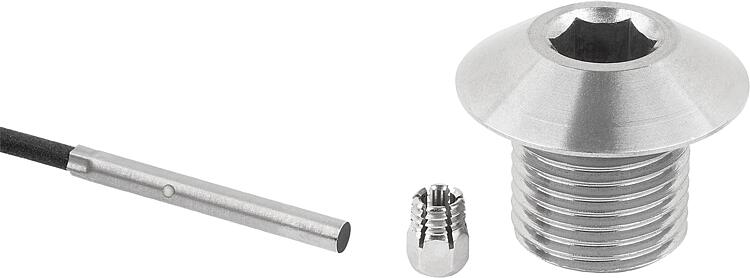

产品说明产品描述：定位衬套是螺栓形操作元件和锁定元件的安装点，它们可以安全准确地卡入其中。

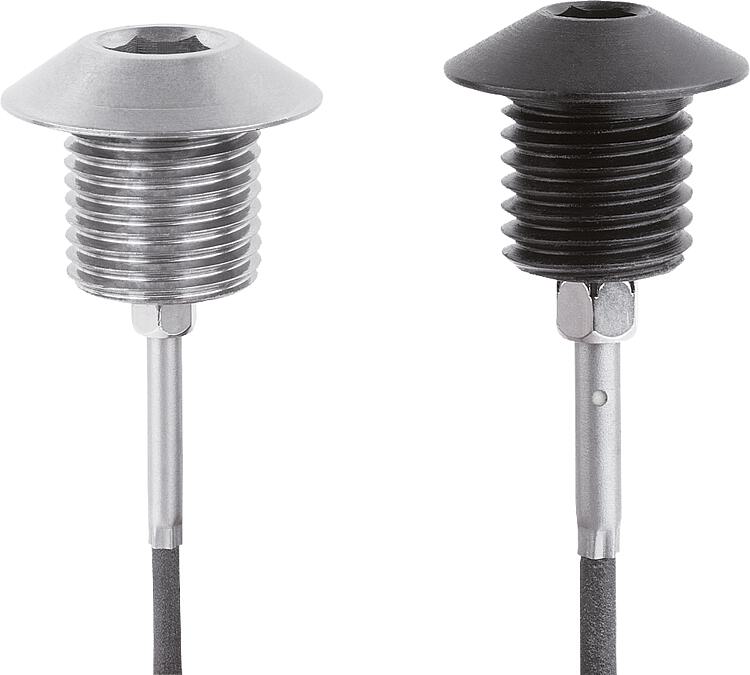

带有状态传感器的定位衬套在衬套上有一个可调节的传感器。这样就可以以电子方式查询螺栓是否在定位衬套中。
使用多个衬套，可确定操作元件或锁定元件位于其中哪个衬套中。材料：钢制或不锈钢制定位衬套 1.4034。
不锈钢制传感器。
黄铜夹紧螺母。 规格：定位衬套：
钢制，经硬化和氧化处理。
不锈钢，经硬化和抛光处理。
传感器经抛光处理。
夹紧螺母镀镍。提示：适用于保留件 03099。
状态传感器和夹紧螺母在供货时未组装。
夹紧螺母的最大紧固扭矩：1.2 Nm。技术参数：感应式传感器：
输出电路：常开触点 (NO)
工作电压：10 - 30 V DC
工作电流：<100 mA
开关距离：1 mm
开关频率：<3500 Hz
防短路：有
反极性保护：有
保护级别：IP 67
连接方式：2 m 电缆 PVC
温度范围：-25° C - +70°C
许可证：CE、c-UL-us、EAC应用：定位衬套与状态传感器相结合，可实现与驱动相关的过程控制。此外，还可以确保操作元件或锁定元件处于所需位置。
例如，在调整包装机的格式中。装配：传感器通过夹紧螺母固定在衬套上，并进行轴向调整。最终通过拧紧夹紧螺母将传感器固定到位。
装配说明中描述了详细程序。安全：带状态传感器的定位衬套不适合用于保障人身安全。图纸提示：1) LED
BN = 棕色
BK = 黑色
BU = 蓝色 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 形状类型 | 主体
材料 | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | 配件 | 价格 | 订购 |
|---|
| 03099-60-3041211 | C | 带螺纹和启动锥 | 钢制 | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 |  | | 根据要求 | | | 03099-60-3051211 | C | 带螺纹和启动锥 | 钢制 | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 根据要求 | | | 03099-60-3061211 | C | 带螺纹和启动锥 | 钢制 | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 根据要求 | | | 03099-60-3081611 | C | 带螺纹和启动锥 | 钢制 | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 根据要求 | | | 03099-60-3101611 | C | 带螺纹和启动锥 | 钢制 | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 根据要求 | | | 03099-60-13041211 | C | 带螺纹和启动锥 | 不锈钢 | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 根据要求 | | | 03099-60-13051211 | C | 带螺纹和启动锥 | 不锈钢 | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 根据要求 | | | 03099-60-13061211 | C | 带螺纹和启动锥 | 不锈钢 | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 根据要求 | | | 03099-60-13081611 | C | 带螺纹和启动锥 | 不锈钢 | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 根据要求 | | | 03099-60-13101611 | C | 带螺纹和启动锥 | 不锈钢 | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 根据要求 | |
|
|
