精密钢制锁紧柱塞，带塑料把手球和圆柱形顶销

03186_A

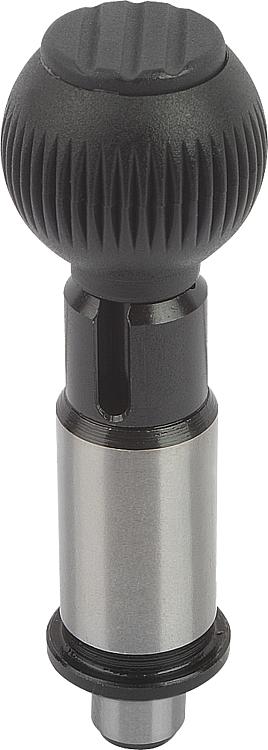

精密钢制锁紧柱塞，带塑料把手球和圆柱形顶销

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        精密钢制锁紧柱塞，带塑料把手球和圆柱形顶销
        精密钢制锁紧柱塞，带塑料把手球和圆柱形顶销

商品描述/产品说明

产品说明材料：钢制，热塑性塑料球形把手。规格：硬化、抛光处理，黑灰色球形把手。提示：这种带衬套的分度销特别适合快速定位及安装。精密的柱塞及衬套保证了很高的插接重复精度。

技术参数参看《安装及装配说明书》。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03186_A 精密钢制锁紧柱塞，带塑料把手球和圆柱形顶销

图纸

精密钢制锁紧柱塞，带塑料把手球和圆柱形顶销

商品选择/筛选

订货号	类型	D	D1	D2	D3	L	L1	L3	L5	L6	行程 S	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	内螺纹球形把手	CAD	配件	价格	订购
03186-010	A	10	16	19	25	79	25	13	2,5	31	10	15	30	M6			根据要求
03186-012	A	12	20	23	32	91	33	13	3	35	10	15	35	M8			根据要求
03186-016	A	16	25	28	40	106,5	41,5	13	3	42	10	20	50	M10			根据要求
03186-020	A	20	30	33	40	114,5	41,5	13	3	50	10	36	63	M10			根据要求
03186-025	A	25	38	42	50	134	51	13	3	60	10	20	73	M10			根据要求

本类目的其他商品

精密钢制锁紧柱塞，带塑料把手球、圆柱形顶销和拔出锁槽

03186_B

精密钢制锁紧柱塞，带塑料把手球、圆柱形顶销和拔出锁槽
