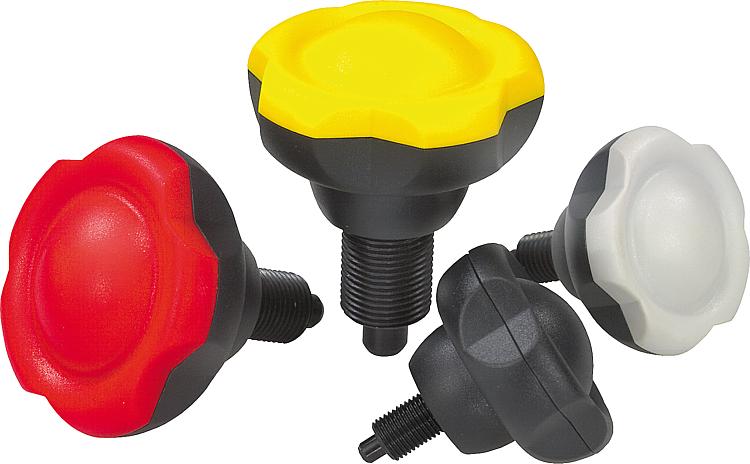

钢制锁紧柱塞，带塑料五星把手

商品描述/产品说明

产品说明材料：热塑性塑料。
钢制顶销及套筒 5.8。规格：黑灰色把手。
顶销及套筒黑色氧化。
顶销硬化和抛光处理。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	1 2 3 4	黑灰色 RAL 7021 灰色 RAL 7035 红色 RAL 3020 黄色 RAL 1021	5 6 8 10	M10x1 M12x1,5 M16x1,5 M20x1,5	50 63	22,2 28	28,2 35,5	17,8 22,5	11,5 14,5	52,8 57,8 74 78	13 17 22 24	5 6 8 10	13 14 19 22				Reset

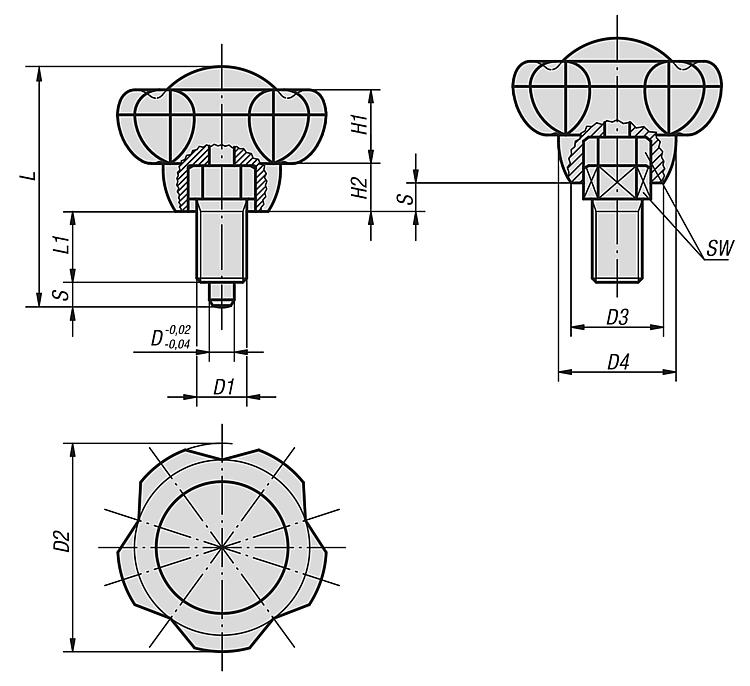

订货号	尺寸	颜色盖子	D	D1	D2	D3	D4	H1	H2	L	L1	行程 S	SW	CAD	配件	价格	订购
03190-1105	1	黑灰色 RAL 7021	5	M10x1	50	22,2	28,2	17,8	11,5	52,8	13	5	13			根据要求
03190-11055	1	灰色 RAL 7035	5	M10x1	50	22,2	28,2	17,8	11,5	52,8	13	5	13			根据要求
03190-11056	1	红色 RAL 3020	5	M10x1	50	22,2	28,2	17,8	11,5	52,8	13	5	13			根据要求
03190-11057	1	黄色 RAL 1021	5	M10x1	50	22,2	28,2	17,8	11,5	52,8	13	5	13			根据要求
03190-1206	2	黑灰色 RAL 7021	6	M12x1,5	50	22,2	28,2	17,8	11,5	57,8	17	6	14			根据要求
03190-12065	2	灰色 RAL 7035	6	M12x1,5	50	22,2	28,2	17,8	11,5	57,8	17	6	14			根据要求
03190-12066	2	红色 RAL 3020	6	M12x1,5	50	22,2	28,2	17,8	11,5	57,8	17	6	14			根据要求
03190-12067	2	黄色 RAL 1021	6	M12x1,5	50	22,2	28,2	17,8	11,5	57,8	17	6	14			根据要求
03190-13085	3	灰色 RAL 7035	8	M16x1,5	63	28	35,5	22,5	14,5	74	22	8	19			根据要求
03190-13086	3	红色 RAL 3020	8	M16x1,5	63	28	35,5	22,5	14,5	74	22	8	19			根据要求
03190-1308	3	黑灰色 RAL 7021	8	M16x1,5	63	28	35,5	22,5	14,5	74	22	8	19			根据要求
03190-13087	3	黄色 RAL 1021	8	M16x1,5	63	28	35,5	22,5	14,5	74	22	8	19			根据要求
03190-1410	4	黑灰色 RAL 7021	10	M20x1,5	63	28	35,5	22,5	14,5	78	24	10	22			根据要求
03190-14105	4	灰色 RAL 7035	10	M20x1,5	63	28	35,5	22,5	14,5	78	24	10	22			根据要求
03190-14106	4	红色 RAL 3020	10	M20x1,5	63	28	35,5	22,5	14,5	78	24	10	22			根据要求
03190-14107	4	黄色 RAL 1021	10	M20x1,5	63	28	35,5	22,5	14,5	78	24	10	22			根据要求
