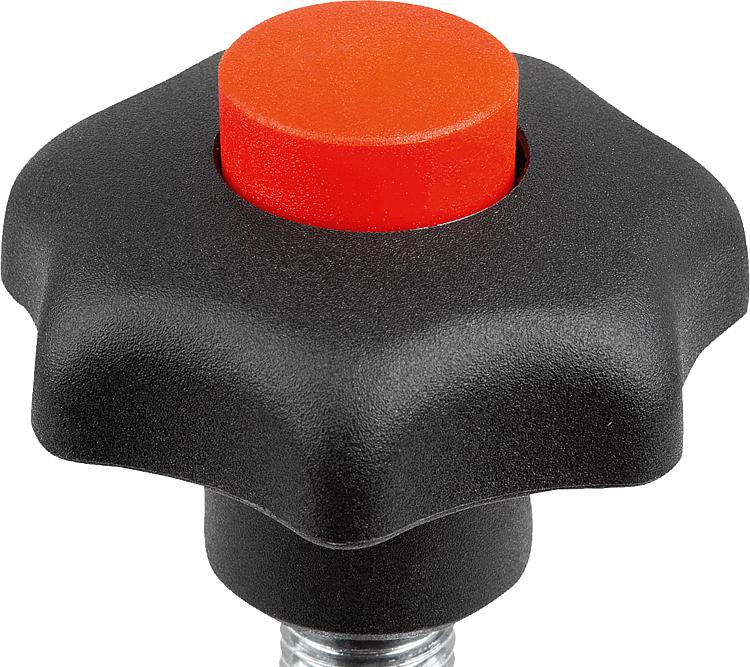

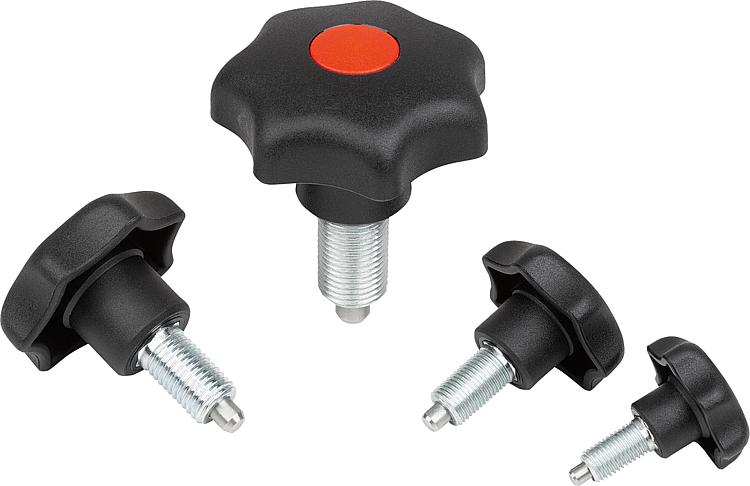

钢制锁紧和夹紧手柄，带塑料星形把手和光学锁定标识符

商品描述/产品说明

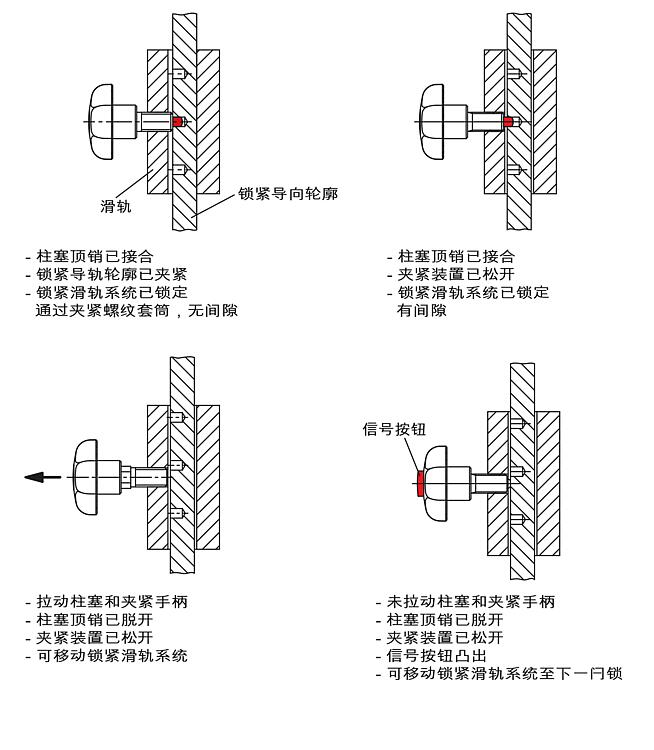

产品说明产品描述：通过锁紧和夹紧手柄，仅用一种产品就可实现各种调节元件的定位、固定和夹紧。通过螺栓可以锁定制动装置，通过套筒的端面可以实现强力夹紧。如果连接没有完全通过柱塞顶销锁紧，则通过突出的信号按钮来显示。材料：

黑灰色热塑星形旋钮。
红色热塑信号按钮。
钢制螺纹套筒。
不锈钢柱塞顶销 1.4305。

规格：钢制镀锌。
亮色不锈钢。优点：锁定功能的可视化介绍。
集锁定和夹紧于一身的产品。
星形旋钮，符合人体工学的操作。根据要求：特殊类型。附件：六角薄螺母，DIN 439特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	4 5 6 8	M8 M10 M12 M16 M8x1 M10x1 M12x1,5 M16x1,5	32 40 50 63	14 18 22 26	20 24,9 32 40,3	10 13 17 21	39 46,9 58 74,3	15 17 20 26	4 5 6 8	8 10 12 16				Reset

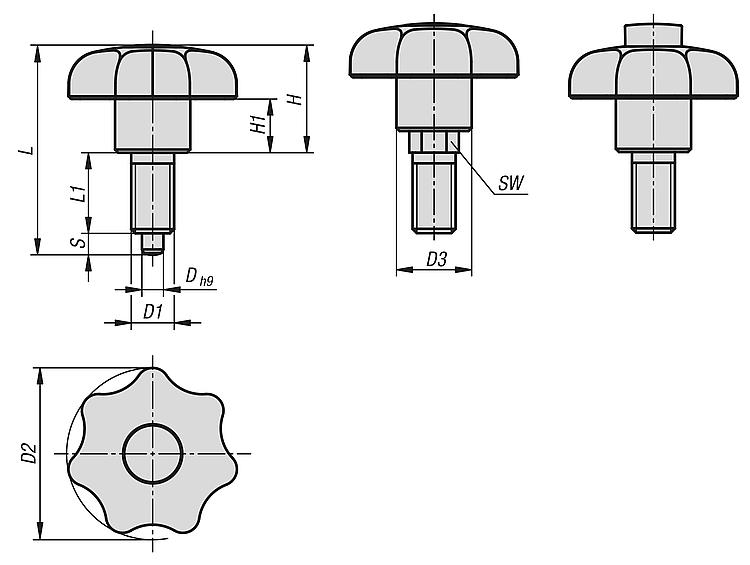

订货号	D	D1	D2	D3	H	H1	L	L1	行程 S	SW	CAD	配件	价格	订购
03191-108040	4	M8	32	14	20	10	39	15	4	8			根据要求
03191-210050	5	M10	40	18	24,9	13	46,9	17	5	10			根据要求
03191-312060	6	M12	50	22	32	17	58	20	6	12			根据要求
03191-416080	8	M16	63	26	40,3	21	74,3	26	8	16			根据要求
03191-108041	4	M8x1	32	14	20	10	39	15	4	8			根据要求
03191-210051	5	M10x1	40	18	24,9	13	46,9	17	5	10			根据要求
03191-312061	6	M12x1,5	50	22	32	17	58	20	6	12			根据要求
03191-416081	8	M16x1,5	63	26	40,3	21	74,3	26	8	16			根据要求
