用于下拉式夹紧系统的转接板
 04486-04

用于下拉式夹紧系统的转接板

 返回

商品描述/产品说明

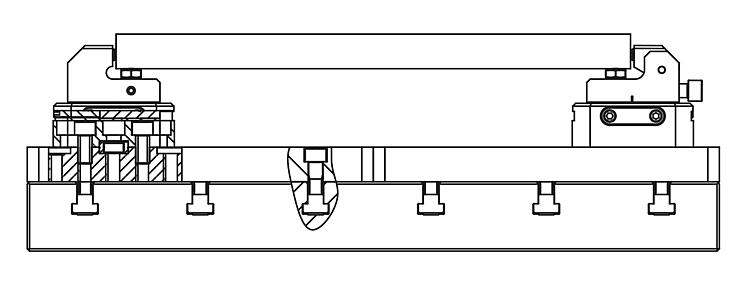

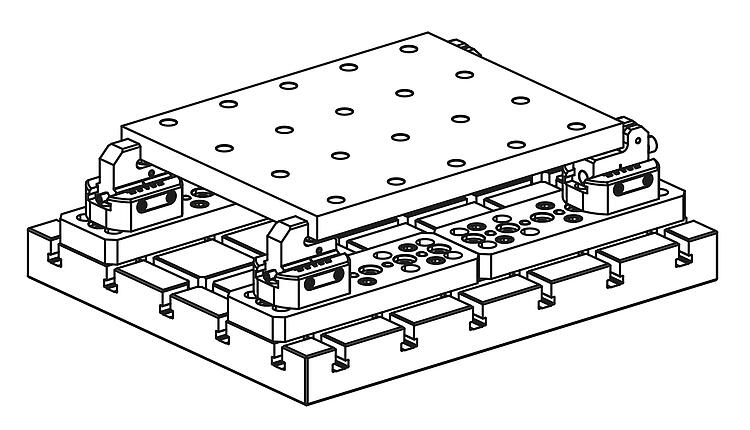

产品说明产品描述：转接板可灵活使用夹紧元件和 T 型槽上的固定挡块。材料：钢制。规格：黑色氧化处理。提示：可以通过各种接口连接转接板。

未钻孔设计可用于客户的精加工。优点：- 精调 T 型槽。
- 稳定的设计。图纸提示：
A 型：未钻孔
B 型：已钻孔
特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04486-04 用于下拉式夹紧系统的转接板 455 kB

图片（总概述）

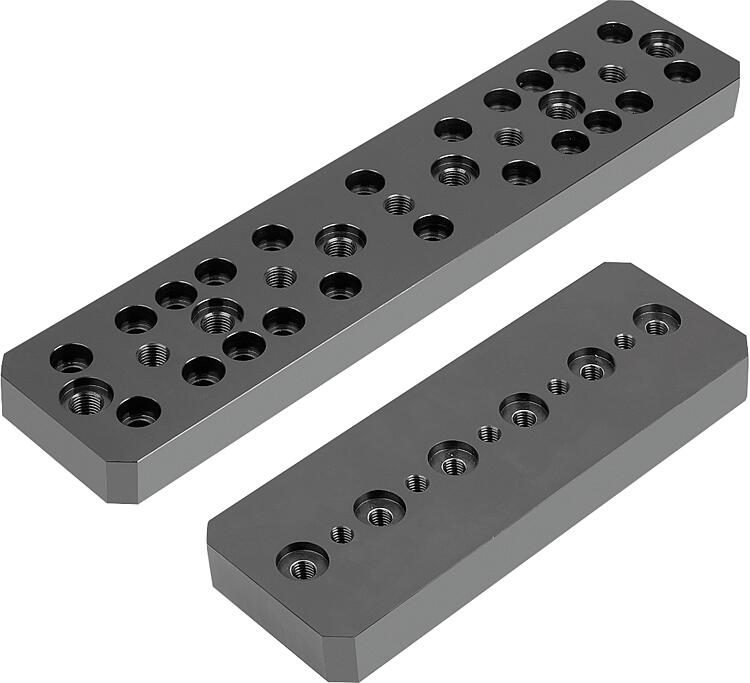

用于下拉式夹紧系统的转接板
用于下拉式夹紧系统的转接板

用于下拉式夹紧系统的转接板, 系统尺寸 12

 更多信息

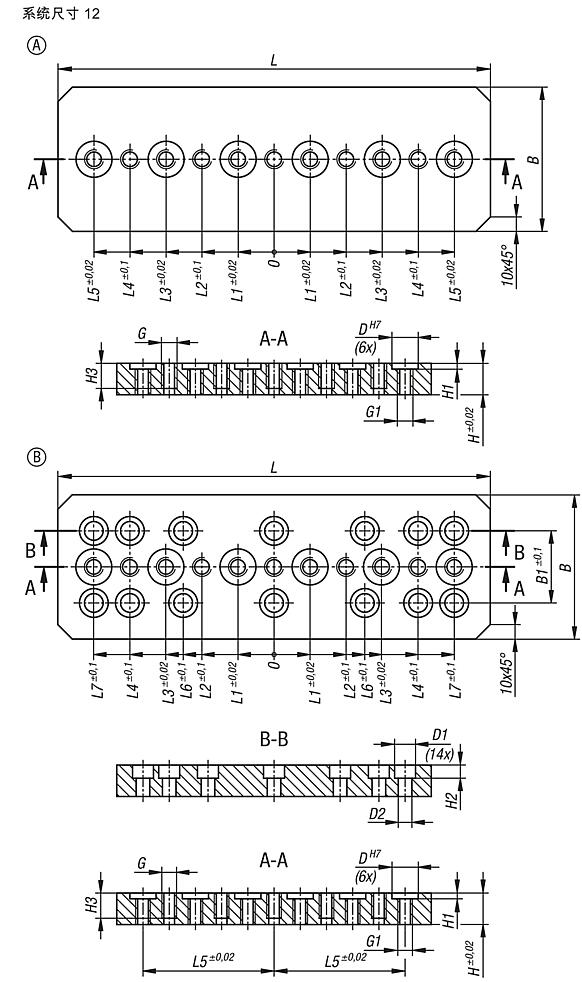

图纸
用于下拉式夹紧系统的转接板, 系统尺寸 12

商品选择/筛选
订货号尺寸类型BB1D

D1D2GG1HH1H2H3LL1L2L3L4L5L6L7CAD配件价格订购
04486-04-123001000Systemgröße 12A100-25--M12M12305,5-24300255075100125-- 根据要求
04486-04-123001001Systemgröße 12B10050252013M12M12305,512,62430025507510012563125 根据要求

用于下拉式夹紧系统的转接板, 系统尺寸 16

 更多信息

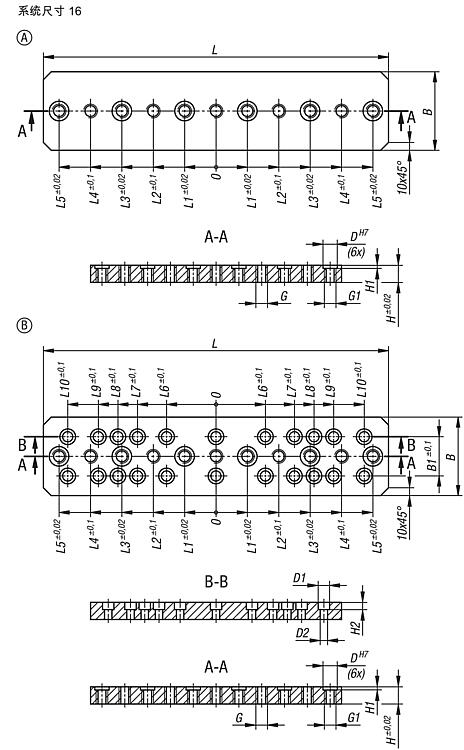

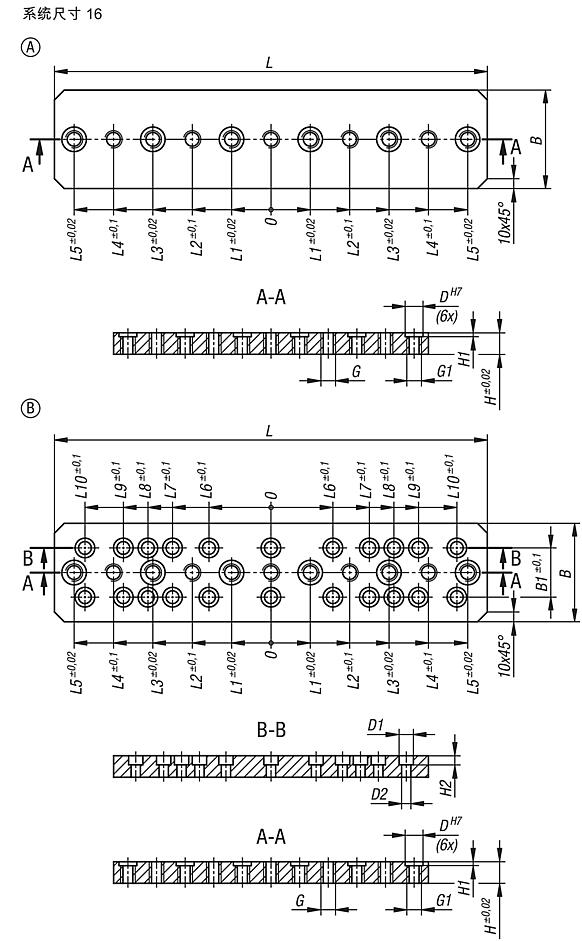

图纸
用于下拉式夹紧系统的转接板, 系统尺寸 16

商品选择/筛选
订货号尺寸类型BB1D

D1D2GG1HH1H2LL1L2L3L4L5L6L7L8L9L10CAD配件价格订购
04486-04-164401000Systemgröße 16A100-25--M16M16305,5-4404080120160200----- 根据要求
04486-04-164401001Systemgröße 16B10050252013M16M16305,512,6440408012016020063100125150189 根据要求
