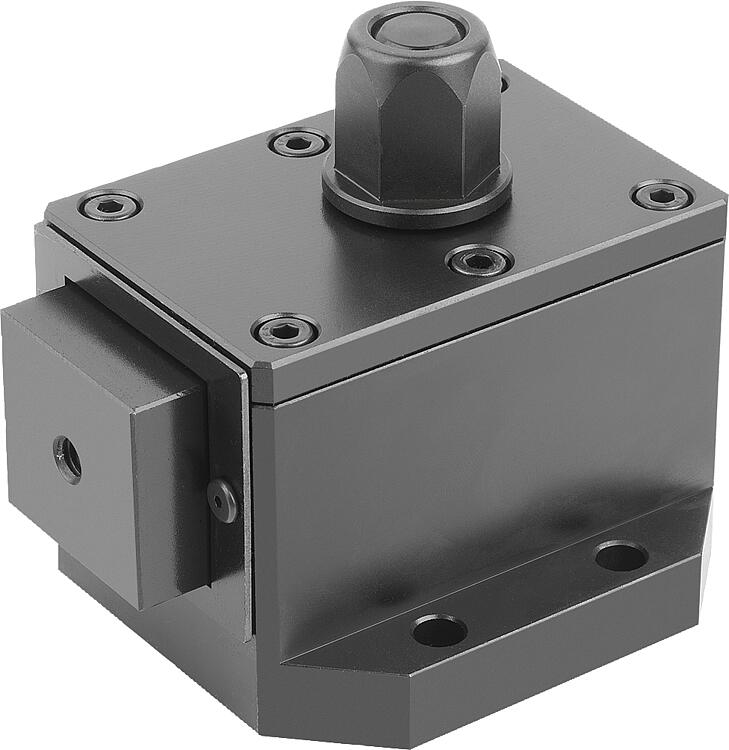

产品说明产品描述：这种侧方压紧夹具特别适用于自动化夹紧操作。材料：调制钢。规格：经调质和黑色氧化处理。使用说明：用可调扭矩的冲击扳手操作，或用锁紧扳手手动操作。优点：可自动化操作
较高的夹持力
快速夹紧
附件：夹持件和嵌入件 07113。供货范围04579-10-0600：2 个定位销 Ø 10 (h7) x 30。
04579-10-1000：2 个定位销 Ø 16 (h7) x 30。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

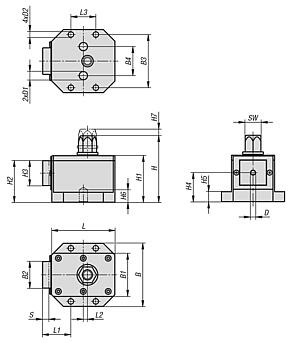

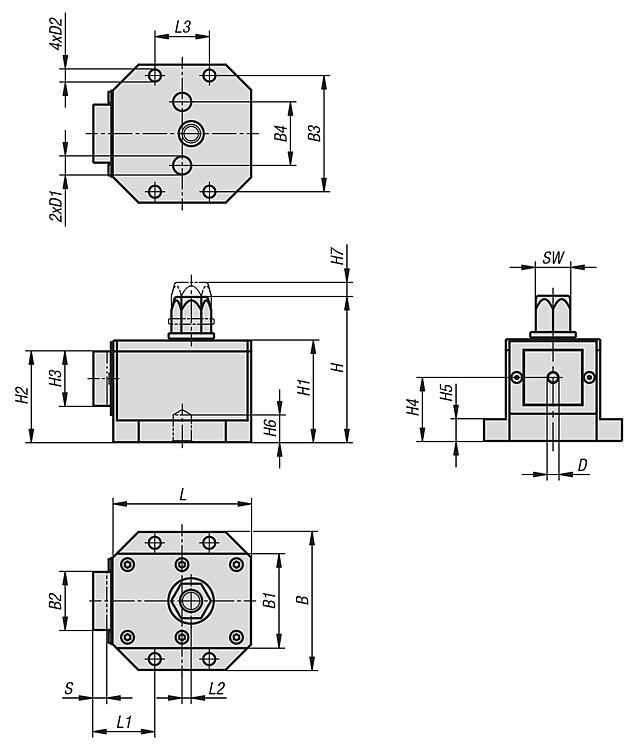

| 订货号 | B | B1 | B2 | B3 | B4 | D
| D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | L3 | SW | 行程
S | 夹紧力
kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 04579-10-0600 | 76 | 52 | 32 | 64 | 35 | M6x15 | 10 | 6,6 | 80 | 56 | 50 | 30 | 35 | 12 | 15 | 8 | 76 | 34 | 5 | 30 | 19 | 8 | 6 | 27 |  | | 根据要求 | | | 04579-10-1000 | 100 | 68 | 42 | 85 | 45 | M6x15 | 16 | 9 | 97 | 73 | 65 | 40 | 45 | 15 | 16 | 11 | 100 | 44,5 | 8 | 40 | 19 | 11 | 10 | 55 | | | 根据要求 | |
|
|
