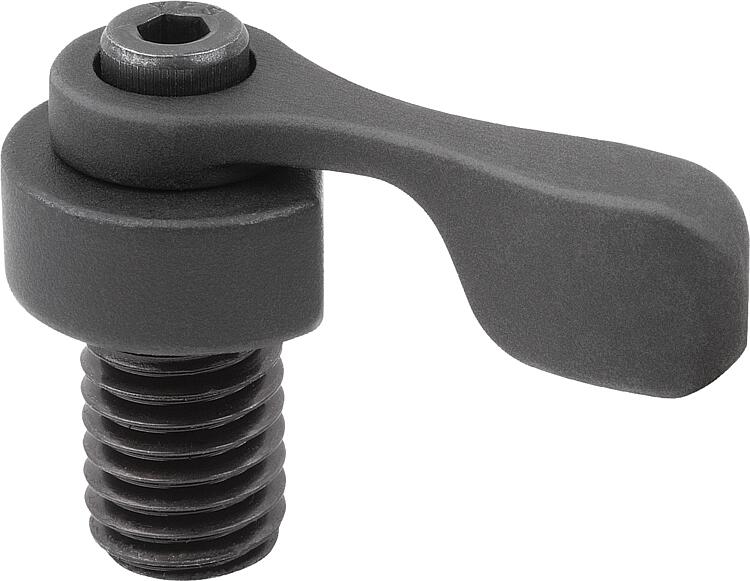

        带夹紧杆的钢制偏心式夹具，A 型

商品描述/产品说明

产品说明材料：调制钢。规格：黑色氧化处理。提示：尺寸 A 是指从工件到螺纹中心（夹紧螺钉）的距离。

为尽量减少工件上的划痕，建议使用带有夹板的 B 型。

由于采用六边形形状，夹紧杆可以以 60° 为单位进行安装，因此可根据用户需求进行调整。
优点：- 设计紧凑
- 快速轻松夹紧部件
- 使用夹紧杆，无需工具即可夹紧附件：夹板 04431-15。图纸提示：

(1) 夹紧螺钉
(2) 弹簧垫圈
(3) 夹紧杆
(4) 六角扳手
(5) 偏心式夹具
(6) 夹板
