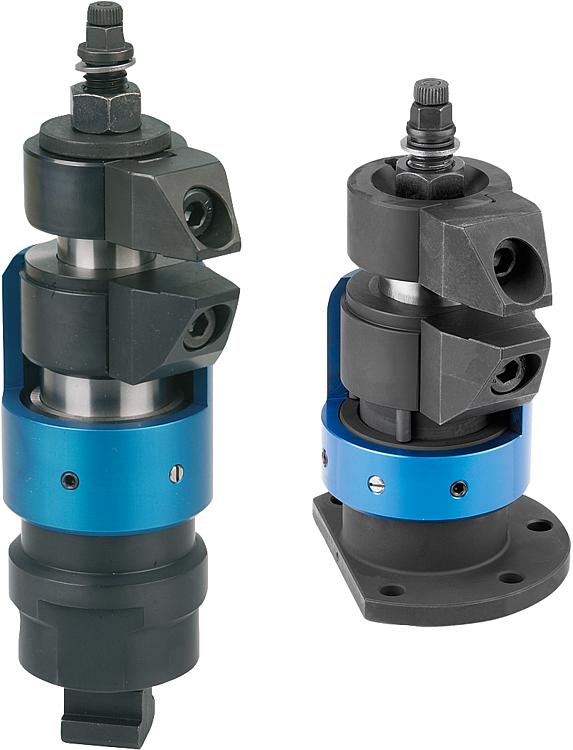

        浮动式夹具，带独立的夹具和互锁装置

商品描述/产品说明

产品说明材料：主体和夹钳材质为渗透钢。
外壳为铝制。规格：主体经渗氮处理、黑色氧化和打磨处理。
夹钳经渗氮和黑色氧化处理。

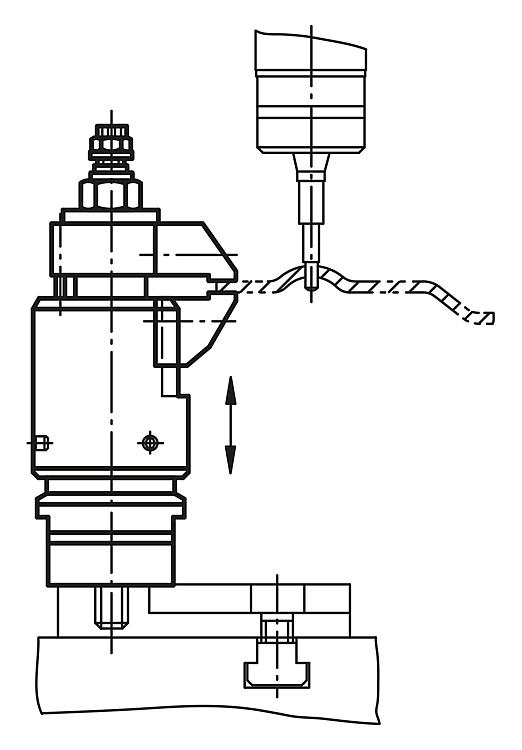

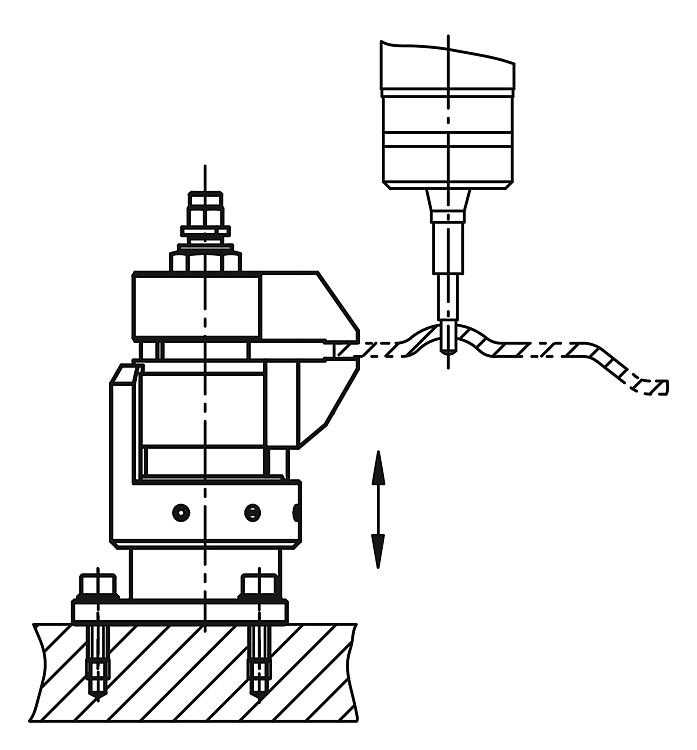

外壳经蓝色阳极氧化处理。提示：浮动夹具用于在薄壁、脆弱和易弯曲的部件上夹持和支撑悬伸的夹持位置。其防止在加工期间发生振动和变形。使用说明：1. 将浮动式夹具向下压。
2. 转动浮动式夹具。用很小的弹簧弹力便可以将下浮动式夹具靠住工件。
3. 用最大 18 Nm 的紧固力矩拧紧六角螺母 (SW 15)。钳口夹紧工件，夹具仍可浮动。
4. 用最大 10 Nm 的紧固力矩拧紧六角螺母 (SW 10)。工件夹紧过程结束。

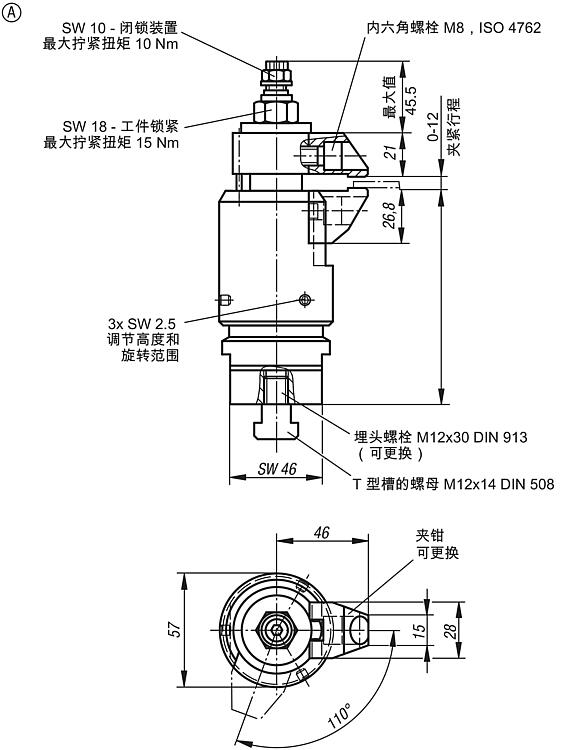

5. 以相反的顺序松开。装配：A 型：
通过连接螺纹 M12 将浮动式夹具固定在夹具上。
使用蓝色的调整套筒对高度挡块和旋转范围进行调节，并用埋头螺栓将其锁定 (3x SW 2.5)。调整高度时尽量把余量留在上部。
为了确保可靠的功能，必须始终封住 M12 的螺纹孔。
对于特殊的夹紧情况，可以对标配夹钳进行改动和更换。

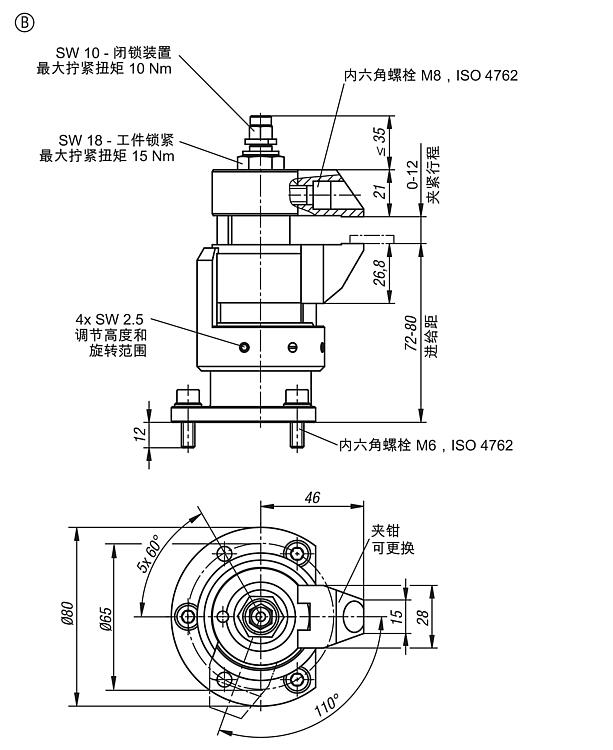

B 型：
固定孔为 M6 的浮动夹具固定到夹具上。
使用蓝色的调整套筒对高度挡块和旋转范围进行调节，并用埋头螺栓将其夹紧 (4x SW 2.5)。调整高度时尽量把余量留在上部。
对于特殊的夹紧情况，可以对标配夹爪进行改动和更换。特点：
