T 型槽压板

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 夹钳楔形夹具夹紧螺母和螺栓
        T 型槽压板

商品描述/产品说明

产品说明材料：不锈钢主体 1.7225。
钢制螺栓，强度等级 8.8。规格：主体经硬化处理和镀镍处理。

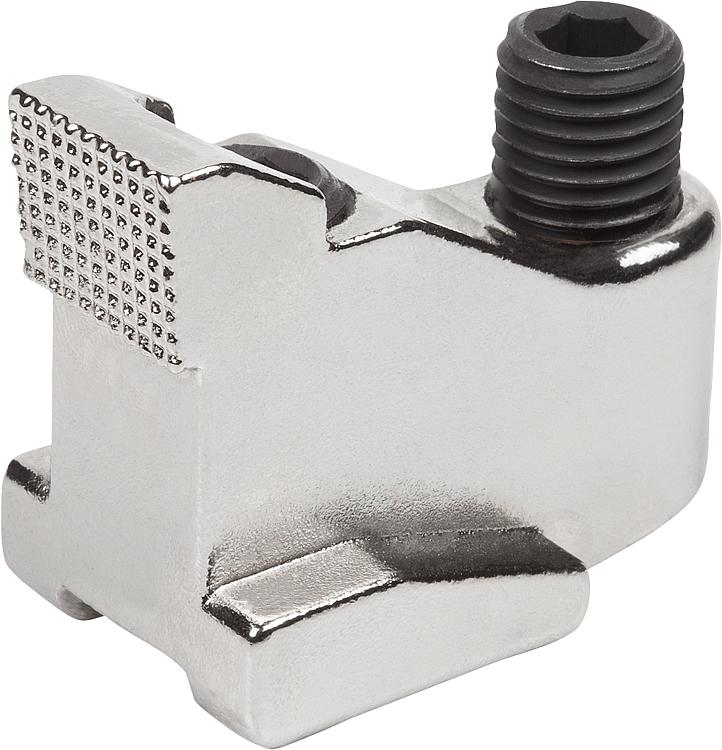

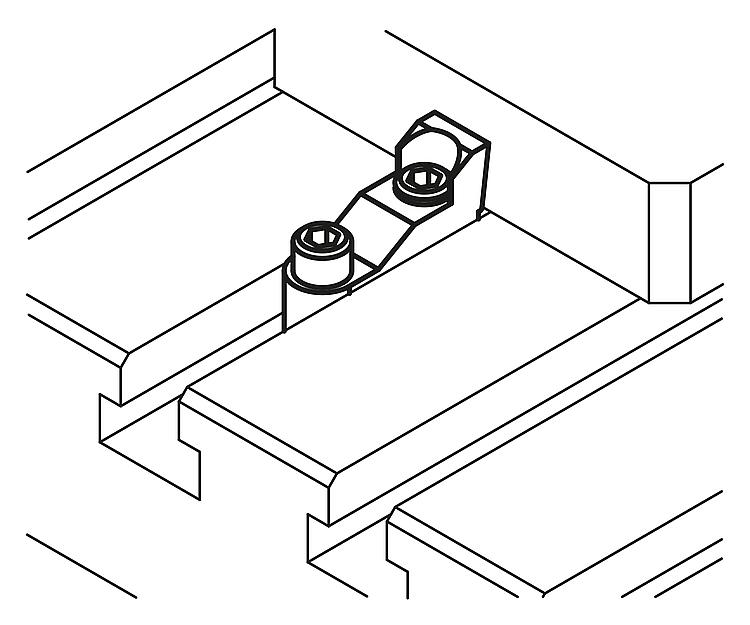

螺栓黑色氧化处理。提示：T 型槽夹钳可夹紧特别低的工件。通过下压力将工件更牢固地压在机床工作台上。应用：1. 将 T 型槽夹钳推入到机床工作台的 T 型槽中，直至工件。
2. 根据扭矩拧紧 T 型槽夹钳的固定螺栓。
3. 通过拧紧 T 型槽夹钳的夹紧螺栓夹紧工件。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04469 T 型槽压板

328 kB

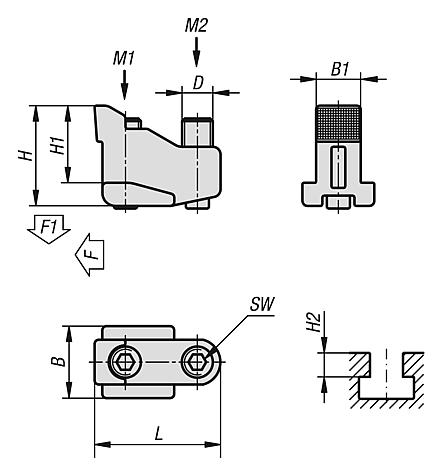

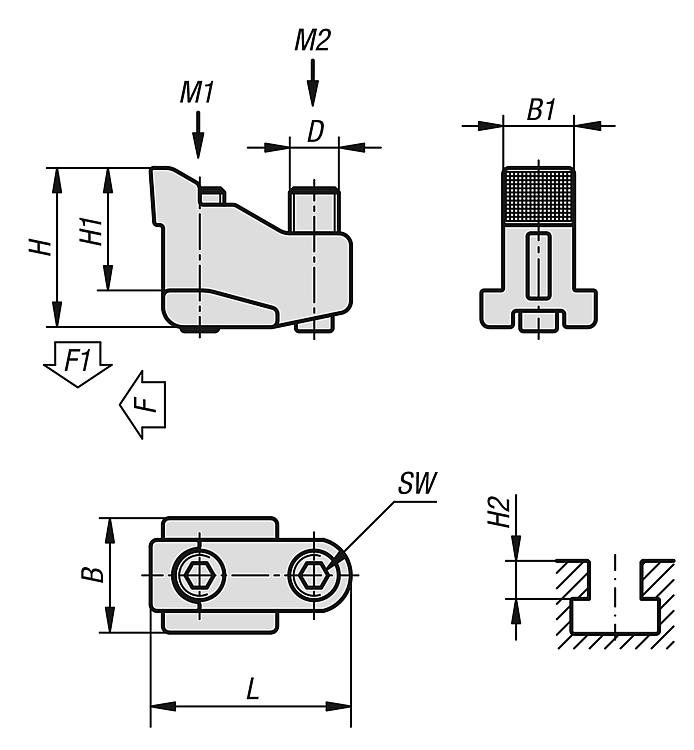

图纸

商品选择/筛选

	14 18 22	22 28 35	M10 M12 M16	31 39 50	24 30 37	14-19 18-24 22-30	40 49 63	5 6 8	13,6 17,4 21,5	7 10 16	3,5 5 8	18 32 75	9 15 35				Reset
订货号	槽宽	B	D	H	H1	H2	L	SW	B1	F kN	F1 kN	锁紧扭矩 M1 Nm	锁紧扭矩 M2 Nm	CAD	配件	价格	订购
04469-1014	14	22	M10	31	24	14-19	40	5	13,6	7	3,5	18	9			根据要求
04469-1218	18	28	M12	39	30	18-24	49	6	17,4	10	5	32	15			根据要求
04469-1622	22	35	M16	50	37	22-30	63	8	21,5	16	8	75	35			根据要求
