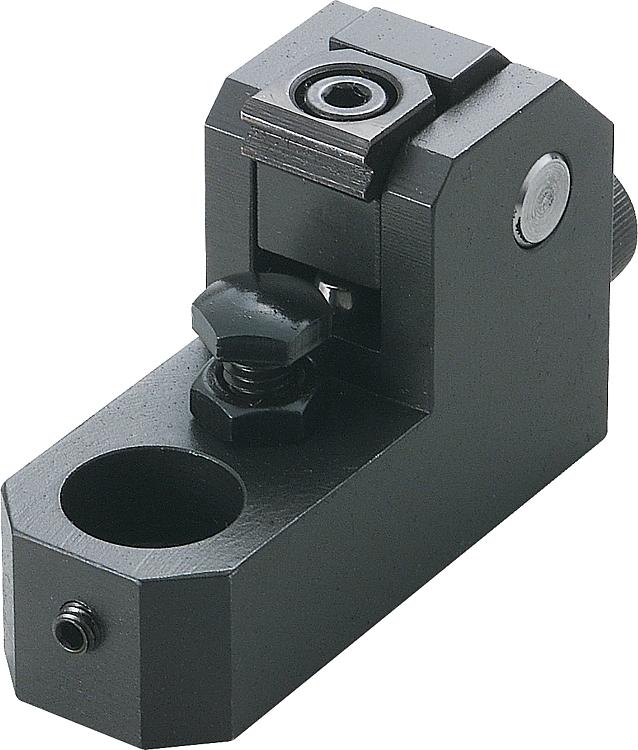

下向夹具，带定位销
 04485

下向夹具，带定位销

 返回

商品描述/产品说明
产品说明材料：外壳、压把材质为调质钢。
夹爪材质为工具钢。规格：外壳经调质和黑色氧化处理。
压把经黑色氧化处理。

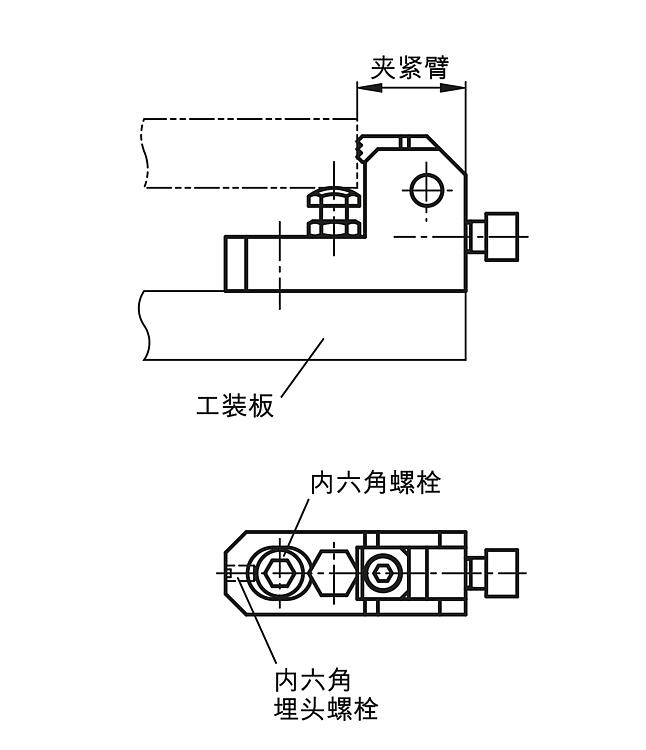

夹爪经调质和黑色氧化处理。图纸提示：
T) 内六角埋头螺栓
S) 末端球形锁紧螺栓
特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04485 下向夹具，带定位销 303 kB

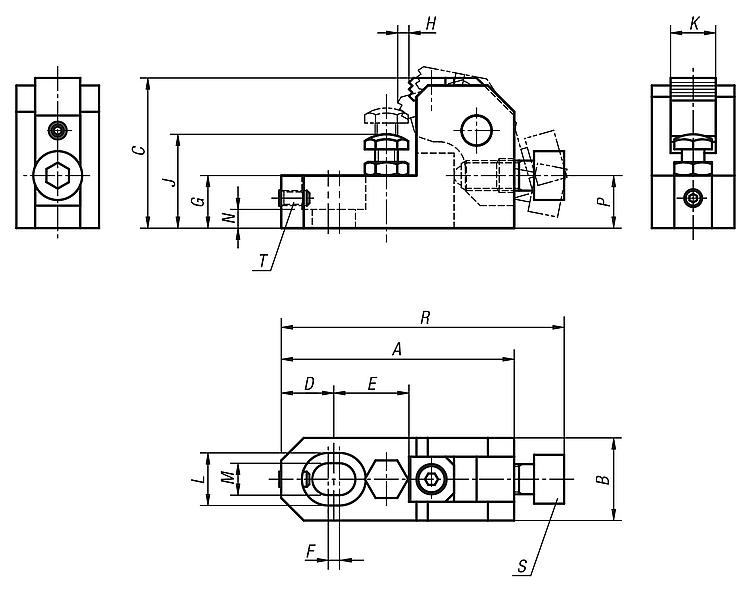

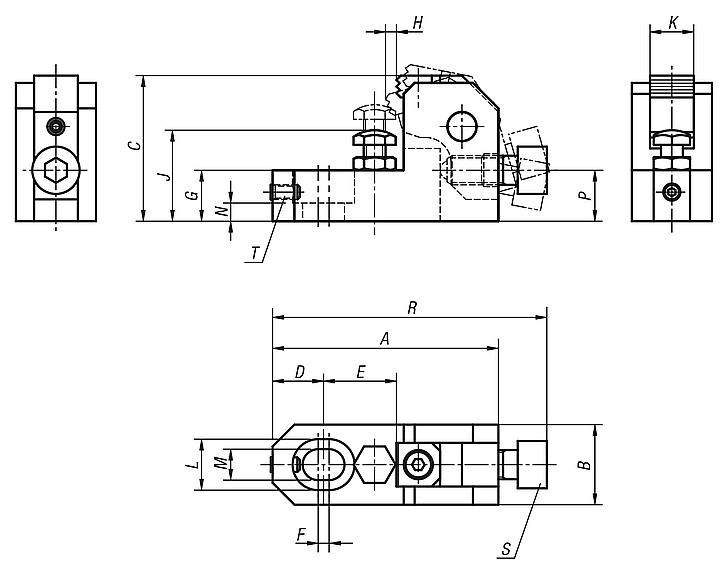

图纸

下向夹具，带定位销

商品选择/筛选


  •
  • 62
  • 78
  • 93
  • 124

  •
  • 22
  • 25
  • 32
  • 38

  •
  • 40
  • 50
  • 60
  • 80

  •
  • 14
  • 18
  • 21
  • 28

  •
  • 20
  • 25
  • 30
  • 40

  •
  • 3
  • 4
  • 5
  • 6

  •
  • 14
  • 18
  • 21
  • 27

  •
  • 3
  • 3,7
  • 4,5
  • 6

  •
  • 25-32
  • 32-40
  • 40-48
  • 48-63

  •
  • 12
  • 16
  • 20
  • 25

  •
  • 14
  • 17,5
  • 20
  • 26

  •
  • 8,5
  • 11
  • 13
  • 17

  •
  • 5
  • 7
  • 8
  • 10

  •
  • 14
  • 17,5
  • 21
  • 28

  •
  • 75,5
  • 95
  • 113
  • 151

  •
  • M8x20
  • M10x25
  • M12x30
  • M16x40

  •
  • M4x8
  • M5x10
  • M6x12
  • M8x16

  •
  • 6000
  • 10000
  • 17000
  • 25000

  •
  • 15
  • 30
  • 65
  • 130

Reset
订货号

ABCD

EFGHJKLMNPRSTF=夹持力
N		锁紧扭矩
Nm
CAD配件价格订购
04485-025086222401420314325-3212148,551475,5M8x20M4x8600015  根据要求
04485-0321078255018254183,732-401617,511717,595M10x25M5x101000030  根据要求
04485-0401293326021305214,540-48202013821113M12x30M6x121700065  根据要求
04485-0481612438802840627648-632526171028151M16x40M8x1625000130  根据要求
