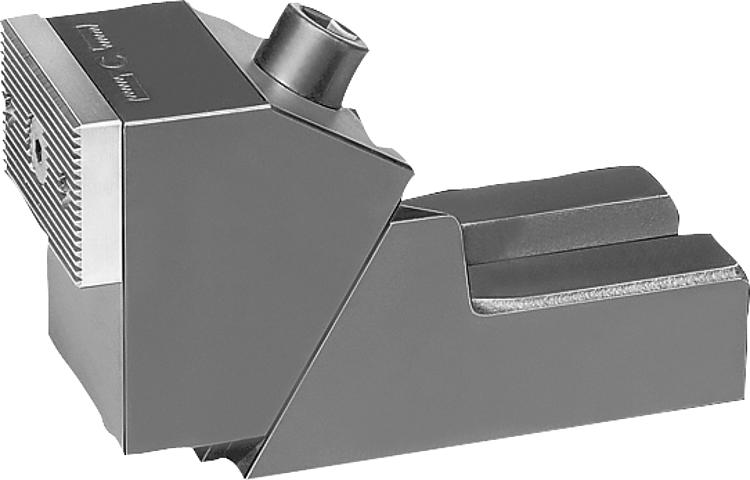

产品说明材料：主体为可锻铸铁。
夹钳材质为不锈钢。规格：黑色氧化处理。

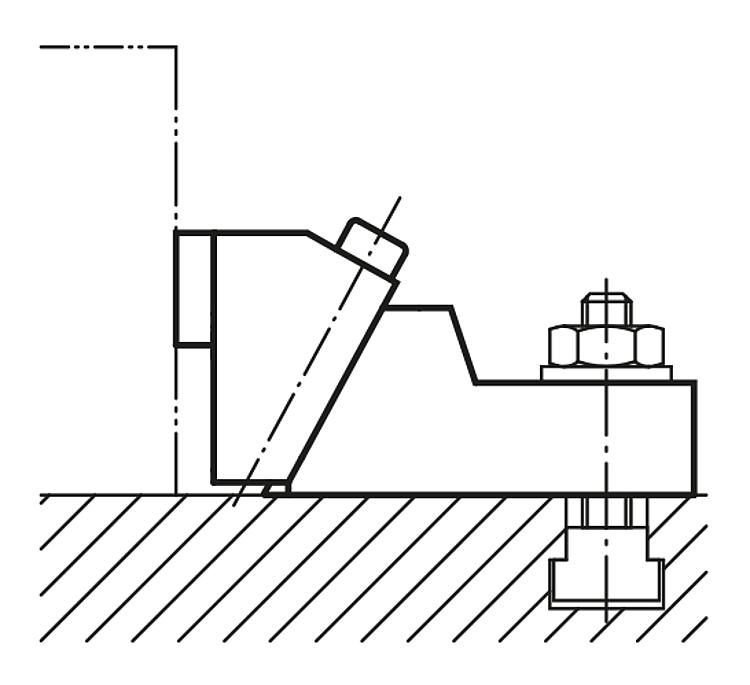

夹钳经渗碳硬化处理。提示：夹钳为可旋转型：用于经加工工件的光滑面，用于毛坯夹紧面的齿面。为了将稳定型夹钳固定在工作台上，我们建议使用两个夹紧螺栓！
作为固定螺栓，可根据具体槽宽使用 T 型槽 07040 专用的螺栓（单独订购）。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

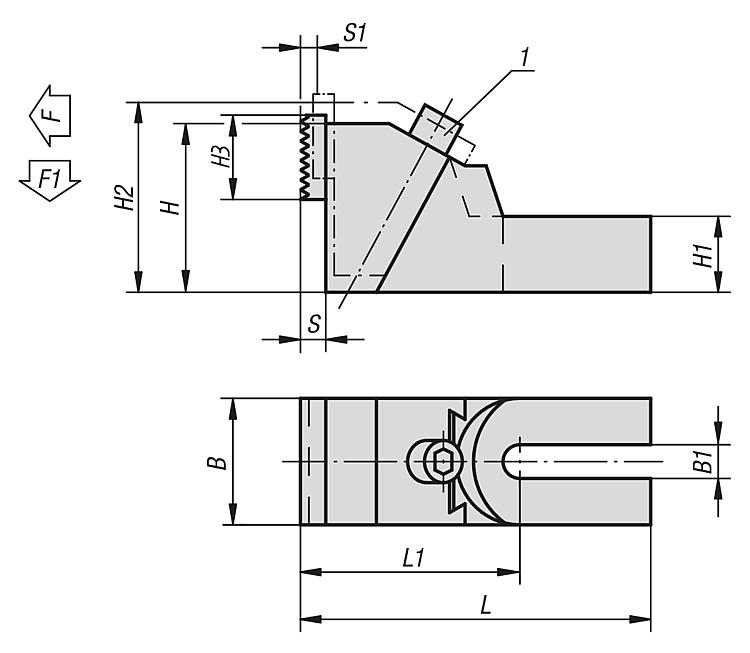

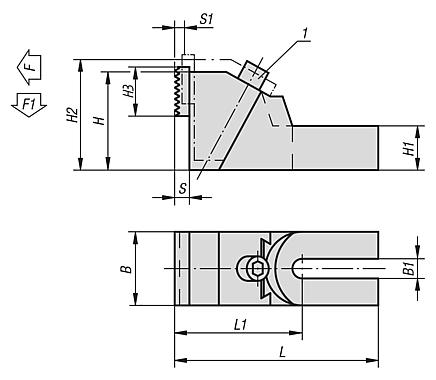

订货号
| 适用
槽宽 | L
| L1 | B | B1 | H | H1 | H2 | H3 | S | S1 | 夹紧力
F
kN | F1
kN | 锁紧扭矩
Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 04500-19 | 12/14/16/18 | 179 | 112,5 | 65 | 19 | 85 | 38 | 99 | 40 | 12 | 8 | 8/15/20/28 | 1,2/2,2/3/4,2 | 20/40/45/60 |  | | 根据要求 | | | 04500-26 | 20/22/24/28/30 | 230 | 138,5 | 75 | 26 | 100 | 45 | 118 | 40 | 12 | 11 | 25/25/32/32/36 | 4,5/4,5/4,8/4,8/5,4 | 85/85/95/95/110 | | | 根据要求 | | | 04500-38 | 32/36/42 | 265 | 158 | 90 | 38 | 120 | 56 | 145 | 40 | 12 | 15 | 50 | 7,5 | 160 | | | 根据要求 | |
|
|
