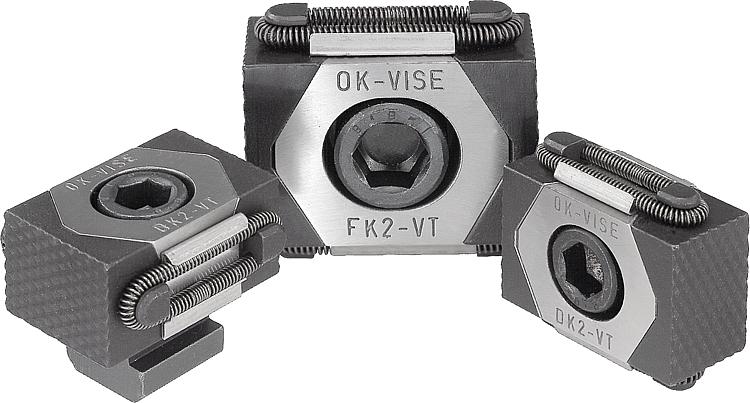

        楔形夹具，夹紧面齿面

商品描述/产品说明

产品说明材料：主体、夹紧元件材质为工具钢。规格：主体经硬化处理。
夹紧元件经硬化 (49-51 HRC) 和黑色氧化处理。

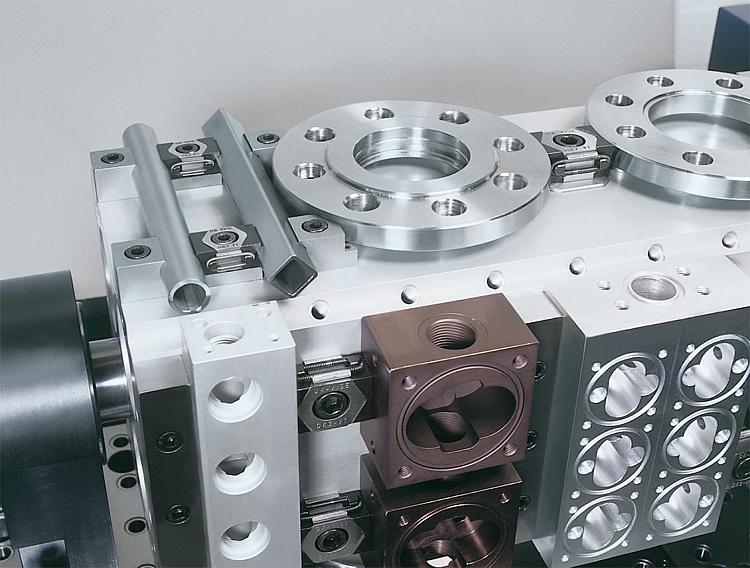

楔形面经打磨处理。提示：楔形夹具因其紧凑型结构规格的原因特别适合进行水平和垂直方向上的多重夹紧。由于经硬化和打磨处理的楔形表面的原因可以达到较大的夹持力。
可以选择将楔形夹具装入栅格孔或者一个 T 型槽中。通过拧入内六角螺栓 DIN 912，两个夹紧元件会朝外移动，并将工件顶住一个固定挡块。

规格 04525-08 和 04525-0810 的夹钳没有任何花齿。

通过加工的长孔，可以推动楔形夹具。

针对相应订购编号的移动距离：
04525-08 = ±0.5 mm
04525-12 = ±1.0 mm

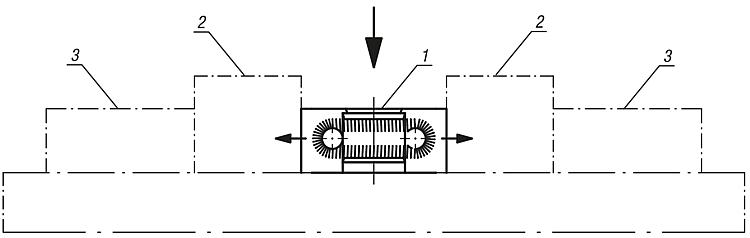

04525-16 = ±1.5 mm图纸提示：

D) 圆柱头螺丝 DIN 912

1) 楔形夹具
2) 工件
3) 固定挡块

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04525 楔形夹具，夹紧面齿面

437 kB

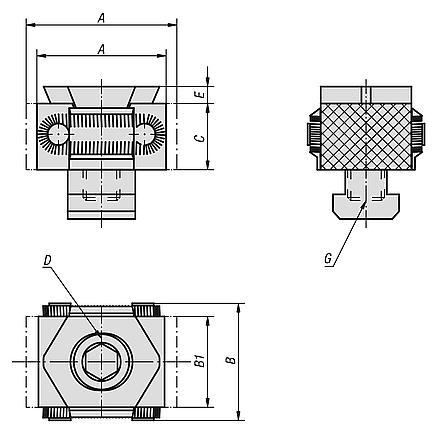

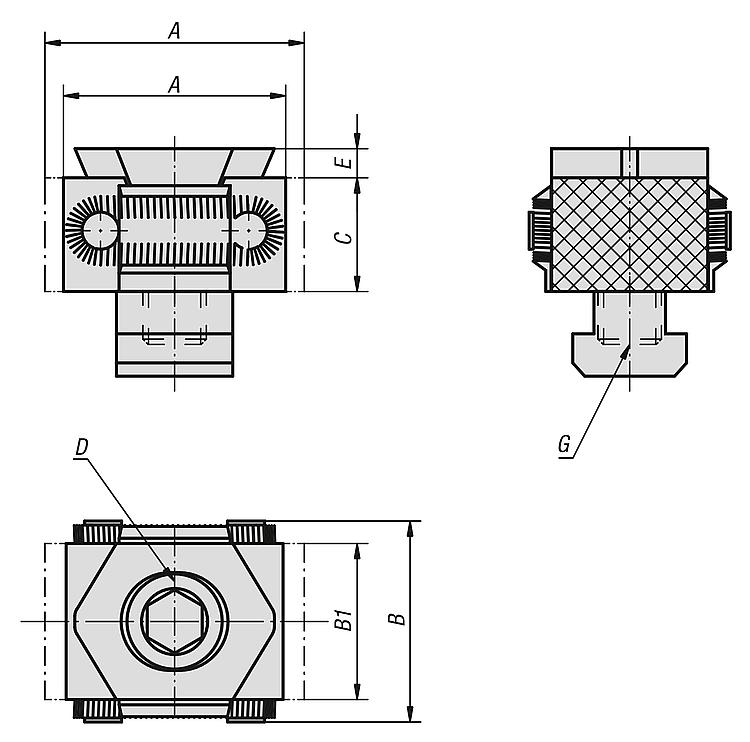

图纸

商品选择/筛选

	光身齿面	27 42 57	31 49 66	29 41 56	21 30 42	15 22 29	M8X25 M12X40 M12X30 M16X60 M16X50	2,5 4 5	用于螺纹孔用于 t 型槽	M8 10 M12 14 M16 18	15 30 50	25 85 210				Reset
订货号	类型 1	A min.	A max.	B	B1	C	D	E	类型 2	G	夹紧力 max. kN	锁紧扭矩 max. Nm	CAD	配件	价格	订购
04525-08	光身	27	31	29	21	15	M8X25	2,5	用于螺纹孔	M8	15	25			根据要求
04525-0810	光身	27	31	29	21	15	M8X25	2,5	用于 t 型槽	10	15	25			根据要求
04525-12	齿面	42	49	41	30	22	M12X40	4	用于螺纹孔	M12	30	85			根据要求
04525-1214	齿面	42	49	41	30	22	M12X30	4	用于 t 型槽	14	30	85			根据要求
04525-16	齿面	57	66	56	42	29	M16X60	5	用于螺纹孔	M16	50	210			根据要求
04525-1618	齿面	57	66	56	42	29	M16X50	5	用于 t 型槽	18	50	210			根据要求
