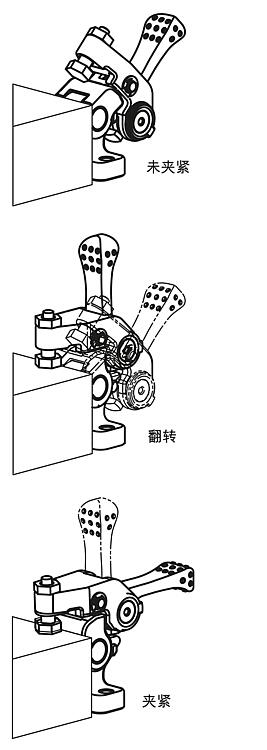

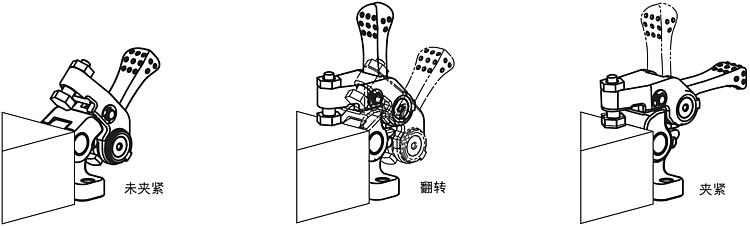

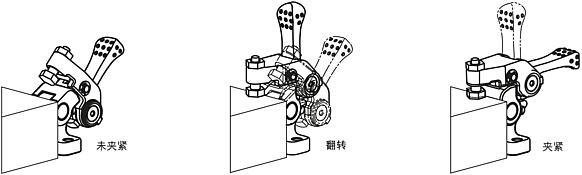

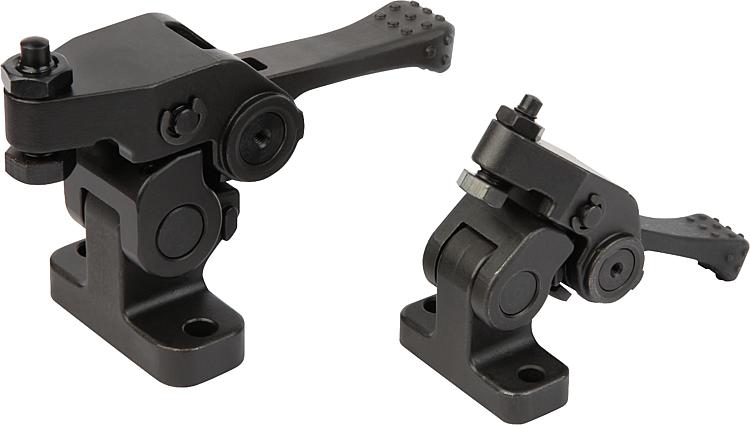

产品说明材料：调制钢。规格：热处理及黑色氧化处理。提示：夹具用于夹紧点必须确保可以自由装入和取出工件的场合。
* 允许的手柄施力。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

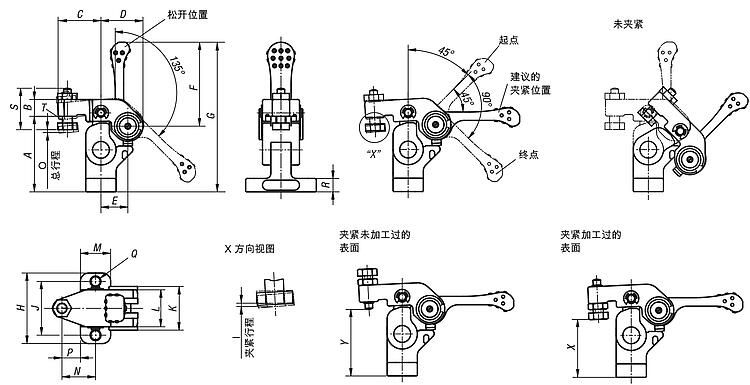

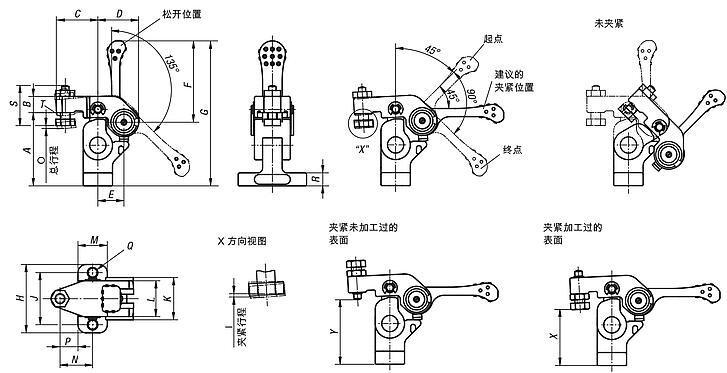

订货号
| A | B | C | D
| E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | X
min. | X
max. | Y
min. | Y
max. | F=夹持力
N | 把手施力
FH
N | CAD | 配件 | 价格 | 订购 |
|---|
| 04610-100 | 45 | 10 | 25,5 | 25 | 16 | 50 | 89 | 42 | 1 | 32 | 26 | 22 | 18 | 20 | 1,5 | 11 | 5,5 | 8 | 24 | M6 | 31,5 | 40,5 | 34,5 | 43,5 | 700 | 100* |  | | 根据要求 | | | 04610-150 | 55 | 12 | 32 | 31 | 20 | 63 | 109 | 52 | 1,2 | 40 | 32 | 28 | 22 | 25 | 1,8 | 14 | 6,6 | 10 | 30,5 | M8 | 36,4 | 48,6 | 41,4 | 53,6 | 1100 | 150* | | | 根据要求 | |
|
|
