        3-级动力夹钳

商品描述/产品说明

产品说明材料：调制钢。规格：锻造的，黑色镀锌。应用：通过调整螺栓可无级调整夹紧臂高度，从而夹紧工件。装配：1. 将支撑元件放置在工具台上，以规定的锁紧扭矩将其固定。
2. 将夹紧臂置于所需位置。
3. 通过拧紧调整螺栓夹紧工件。优点：- 非常大的夹紧力，22-49 kN。
- 部件安装简易。
- 实现非常快速简易的夹紧操作。
- 可无级调整高度及长度。
- 使用 T-型槽 14-28 毫米，包括栅格系统 M12， M16，M20。
- 推力垫包括平滑的及开槽的样式。附件：提升 04630
弹簧柱塞 04631
供货范围A 型：
- 夹紧装置
- 3 级支撑元件
- 嵌入件用于连接
B 型：
- 3 级支撑元件
- 嵌入件用于连接

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04629-10 3-级动力夹钳

215 kB

图片（总概述）

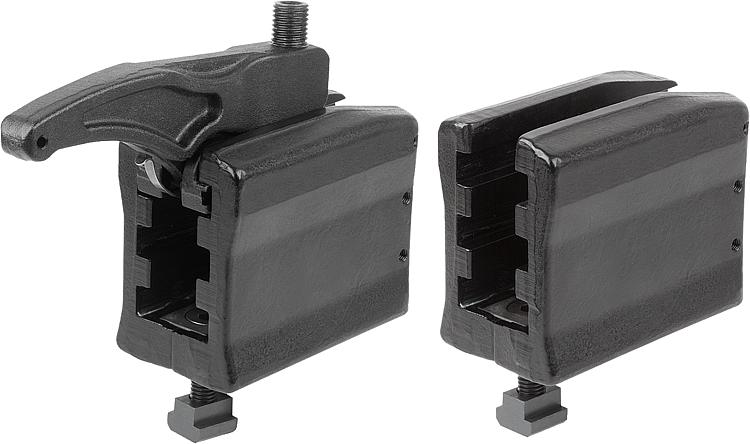

3-级动力夹钳，A 型，带夹紧臂

更多信息

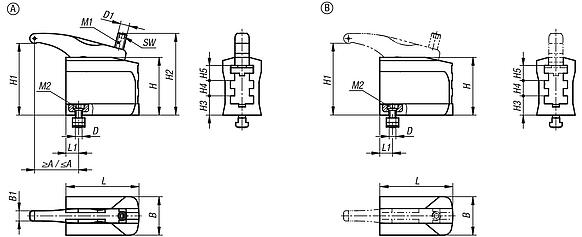

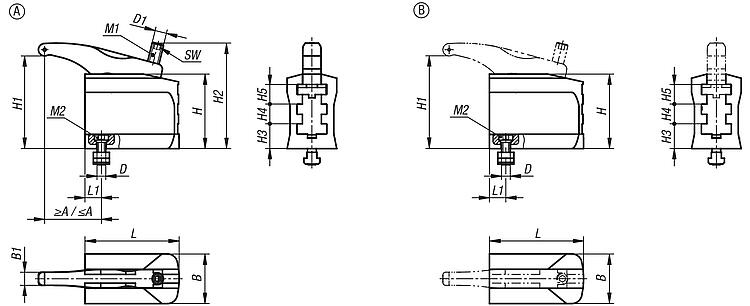

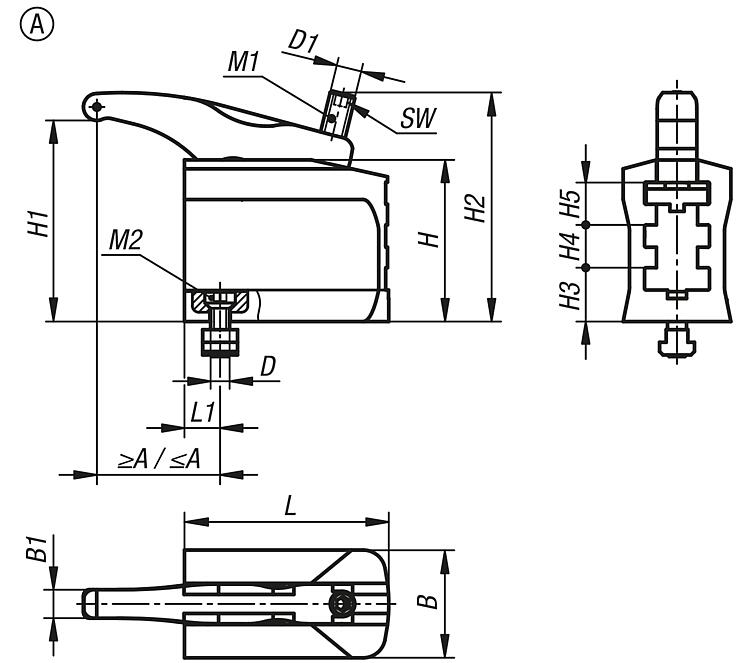

图纸

商品选择/筛选

	短型加长型	A	带夹紧臂	9-74 13-129 16-147 16-169	30 37 48 68	58 106 144 172	52 68 75 85	13 18 20 25	14 18 22	M12 M16 M20	M12 M16 M20 M24	67 101 116 140	98 146 175 207	25 34 43 52	16 27 29 34	16 27 29 34	65 130 150 170	14,5 22,5 25 29	6 8 10 12	22 30 43 49	55 100 200 220	40 70 150 200				Reset
订货号	类型 1	类型	形状类型	H1	A min.	A max.	B	B1	槽宽	D	D1	H	H2	H3	H4	H5	L	L1	SW	夹紧力 kN	锁紧扭矩 M1 Nm	锁紧扭矩 M2 Nm	CAD	配件	价格	订购
04629-10-2120651	短型	A	带夹紧臂	9-74	30	58	52	13	14	M12	M12	67	98	25	16	16	65	14,5	6	22	55	40			根据要求
04629-10-1121301	加长型	A	带夹紧臂	13-129	37	106	68	18	14	M12	M16	101	146	34	27	27	130	22,5	8	30	100	70			根据要求
04629-10-1161501	加长型	A	带夹紧臂	16-147	48	144	75	20	18	M16	M20	116	175	43	29	29	150	25	10	43	200	150			根据要求
04629-10-1201701	加长型	A	带夹紧臂	16-169	68	172	85	25	22	M20	M24	140	207	52	34	34	170	29	12	49	220	200			根据要求

3-级动力夹钳，B 型，无夹紧臂

更多信息

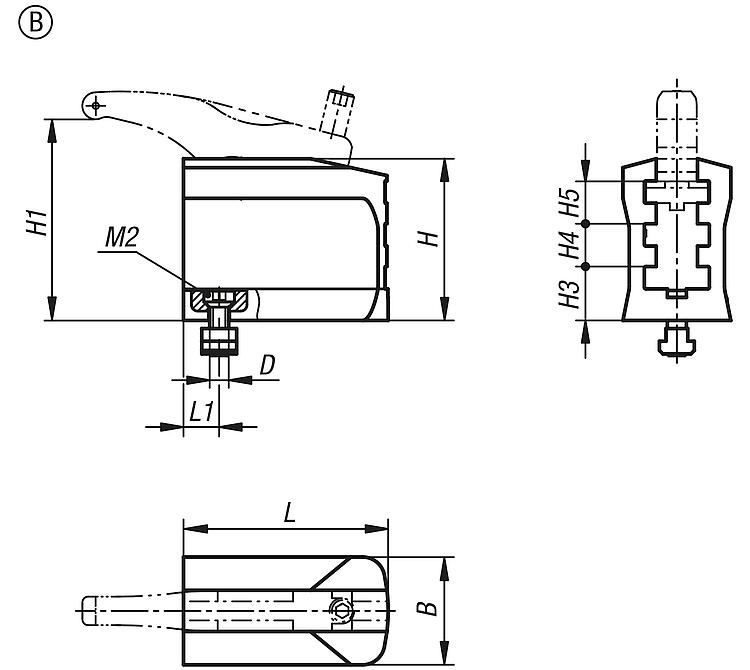

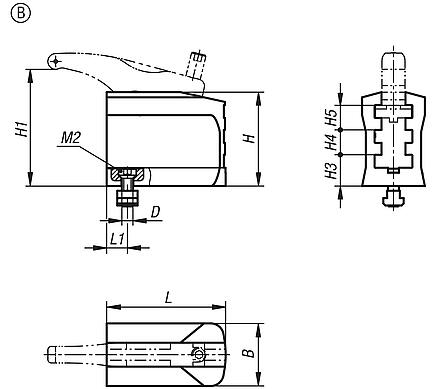

图纸

商品选择/筛选

	短型加长型	B	无夹紧臂	9-74 13-129 16-147 16-169	52 68 75 85	14 18 22	M12 M16 M20	67 101 116 140	25 34 43 52	16 27 29 34	16 27 29 34	65 130 150 170	14,5 22,5 25 29	22 30 43 49	40 70 150 200				Reset
订货号	类型 1	类型	形状类型	H1	B	槽宽	D	H	H3	H4	H5	L	L1	夹紧力 kN	锁紧扭矩 M2 Nm	CAD	配件	价格	订购
04629-10-2120650	短型	B	无夹紧臂	9-74	52	14	M12	67	25	16	16	65	14,5	22	40			根据要求
04629-10-1121300	加长型	B	无夹紧臂	13-129	68	14	M12	101	34	27	27	130	22,5	30	70			根据要求
04629-10-1161500	加长型	B	无夹紧臂	16-147	75	18	M16	116	43	29	29	150	25	43	150			根据要求
04629-10-1201700	加长型	B	无夹紧臂	16-169	85	22	M20	140	52	34	34	170	29	49	200			根据要求
