用于动力夹具的提升件
04630

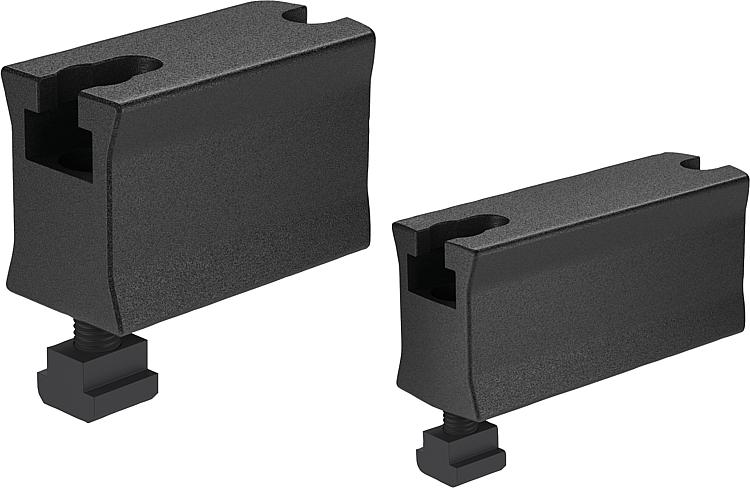

用于动力夹具的提升件

返回

商品描述/产品说明
产品说明材料：调制钢。规格：锻造的，黑色镀锌。应用：在机床上完成动力夹具升高的定位与固定。之后拧紧升高的动力夹具。通过调整螺栓可无级调整夹紧臂高度，从而夹紧工件。优点：- 可以通过放置更多的中间部件达到其他夹紧高度。
- 夹紧高度的无级调整。
- 部件安装简易。
- 使用 T-型槽 12 - 28 毫米，及孔格系统 M10, M12，M16，M20。
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04630 用于动力夹具的提升件 201 kB

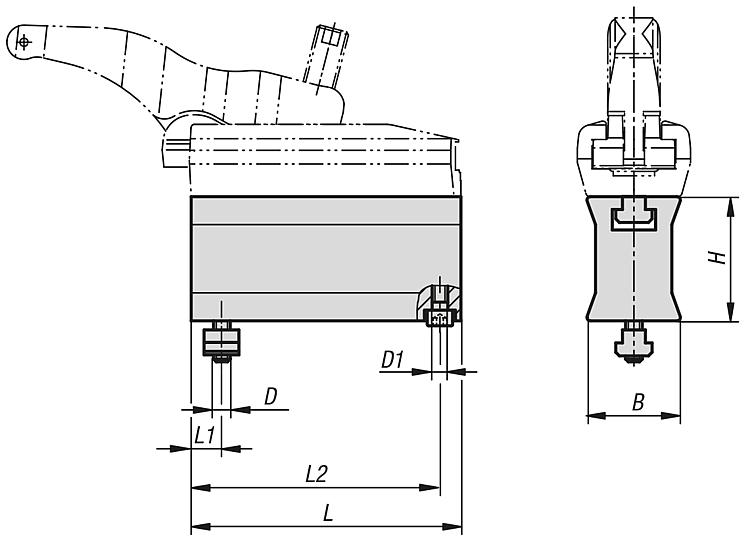

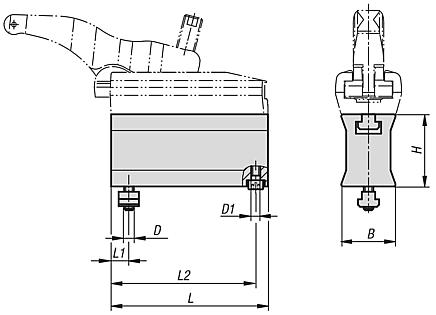

图纸

用于动力夹具的提升件

商品选择/筛选

  •
  • 04630-012060
  • 04630-016070
  • 04630-020080
  • 04630-110035
  • 04630-112035
  • 04630-112060
  • 04630-116070

  •
  • 加长型
  • 短型

  •
  • 14
  • 18
  • 22
  • 12

  •
  • 45
  • 48
  • 58
  • 36
  • 44,5
  • 47,5

  •
  • M12
  • M16
  • M20
  • M10

  •
  • M8
  • M10
  • M6

  •
  • 60
  • 70
  • 80
  • 35

  •
  • 135
  • 155
  • 175
  • 65
  • 95
  • 110

  •
  • 12
  • 16
  • 19

  •
  • 127
  • 145
  • 165
  • 58,5
  • 88
  • 100

  •
  • 30
  • 43
  • 49
  • 22
  • 32
  • 40

Reset
订货号类型 2槽宽BD

D1HLL1L2夹紧力
kN		CAD配件价格订购
04630-012060加长型1445M12M8601351212730  根据要求
04630-016070加长型1848M16M8701551614543  根据要求
04630-020080加长型2258M20M10801751916549  根据要求
04630-110035短型1236M10M635651258,522  根据要求
04630-112035短型1436M12M635651258,522  根据要求
04630-112060短型1444,5M12M86095128832  根据要求
04630-116070短型1847,5M16M8701101610040  根据要求
