        夹紧螺母

商品描述/产品说明

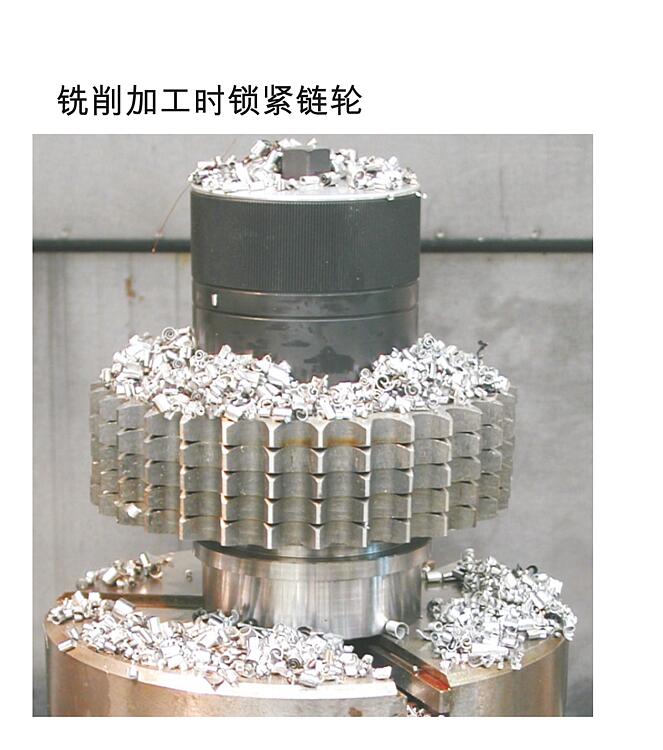

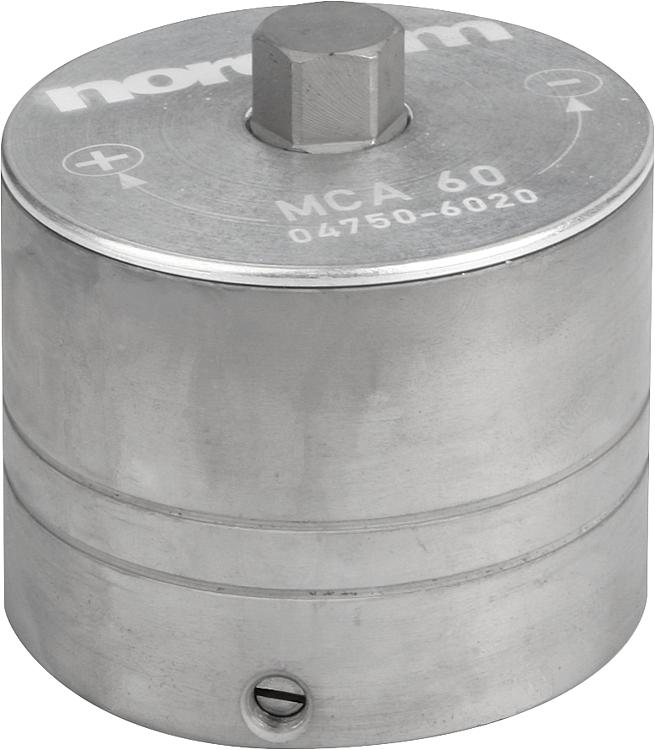

产品说明材料：外壳，调质钢；盖子，铝制。规格：经碳氮共渗处理。提示：机械夹紧螺母的主要特征在于一个集成的行星齿轮结构，其用于倍增手动拧紧扭矩。调节夹紧螺母至夹紧件位置后，通过右旋“SW1”驱动行星齿轮结构夹紧。夹紧螺母可在任何位置自锁。可用于各种夹紧任务，特别是用于在挤压和冲压时夹紧模具。
T 型槽匹配螺栓请参见 07040。

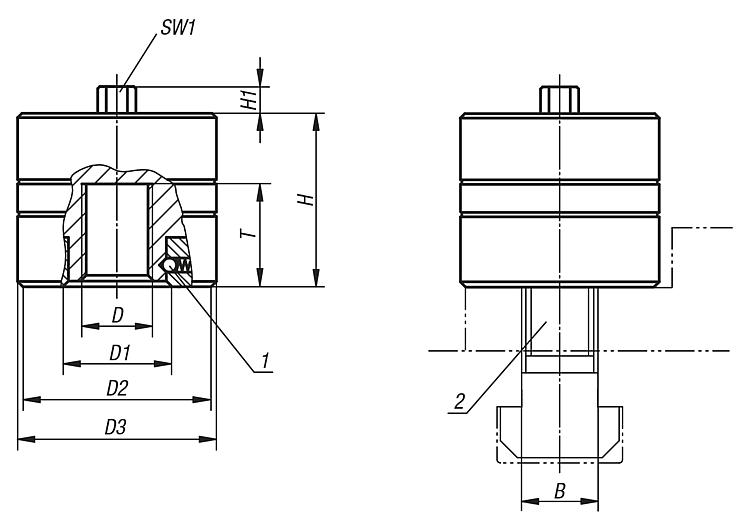

夹紧螺母在供货的时候未提供用于 T 型槽的螺栓。图纸提示：

1) 卡锁机构
2) T 型槽的螺栓达 M24 最小强度等级 10.9

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04750 夹紧螺母

316 kB

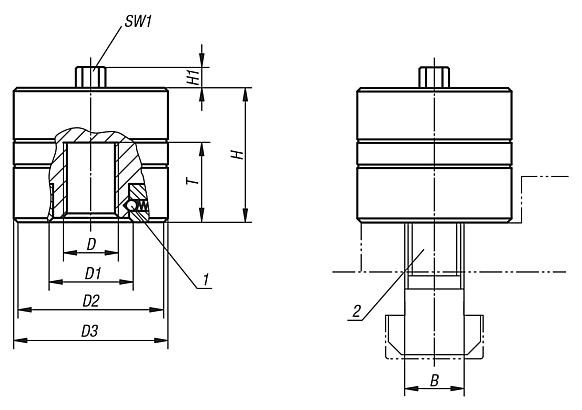

图纸

商品选择/筛选

	M12 M16 M20 M24	32 42	60 71	62 73	50 70	10	16 25	24 35	14 18 22 28	13 15	60 100	70 120 130 200	20 25 30 35 40 45				Reset
订货号	D	D1	D2	D3	H	H1	T min.	T max.	B	SW1	夹紧力 max. kN	最大静态载荷 kN	锁紧扭矩 max. Nm	CAD	配件	价格	订购
04750-6012	M12	32	60	62	50	10	16	24	14	13	60	70	20			根据要求
04750-6016	M16	32	60	62	50	10	16	24	18	13	60	120	25			根据要求
04750-6020	M20	32	60	62	50	10	16	24	22	13	60	120	30			根据要求
04750-10016	M16	42	71	73	70	10	25	35	18	15	100	130	35			根据要求
04750-10020	M20	42	71	73	70	10	25	35	22	15	100	200	40			根据要求
04750-10024	M24	42	71	73	70	10	25	35	28	15	100	200	45			根据要求
