带固定卡爪的楔形夹具
 04451

带固定卡爪的楔形夹具

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明产品描述：楔形夹具的特殊结构尤其适合进行多重夹紧。
其楔形面结构可以达到较大的夹持力。
将楔形夹具放入 T 型槽可用于夹紧
拧入夹紧螺栓时，两个夹紧元件会朝外移动，并将工件顶在加工装置的固定限位卡爪上。
通过楔形块中的腰型孔，可以移动楔形夹具时或进行公差补偿。
移动行程：M12 = ±1.0 mm, M16 = ±1.5mm。材料：楔形块和夹紧元件材质为调质钢。规格：楔形块和夹紧元件经硬化和黑色氧化处理。提示：在夹紧面上的两个旋拧孔处还可以额外安装支撑板，以达到最佳的工件夹紧深度。
底面是硬质合金涂层。这增加了摩擦系数。供货范围楔形夹具。
固定螺栓。图纸提示：
A 型：光滑夹紧面
B 型：齿面夹紧面
D 型：有加工余量
E 型：带锁销
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04451 带固定卡爪的楔形夹具 232 kB

图片（总概述）

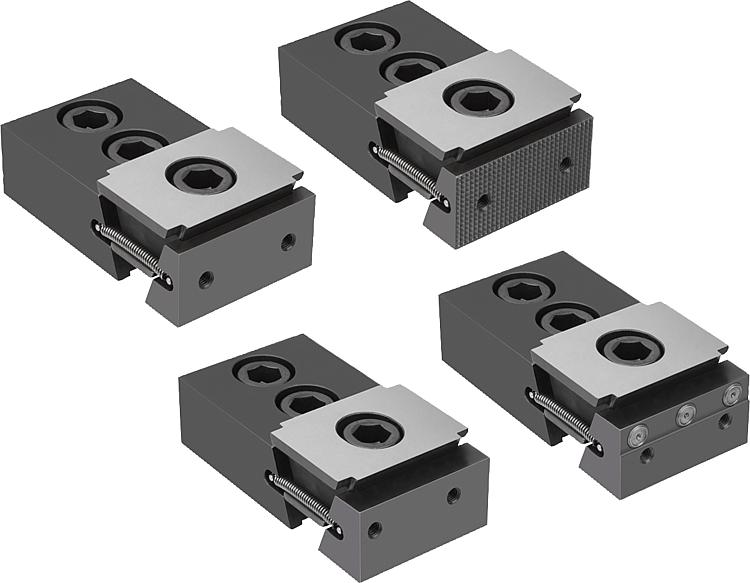

带固定卡爪的楔形夹具

带固定卡爪的楔形夹具，A 型，光滑夹紧面

 更多信息

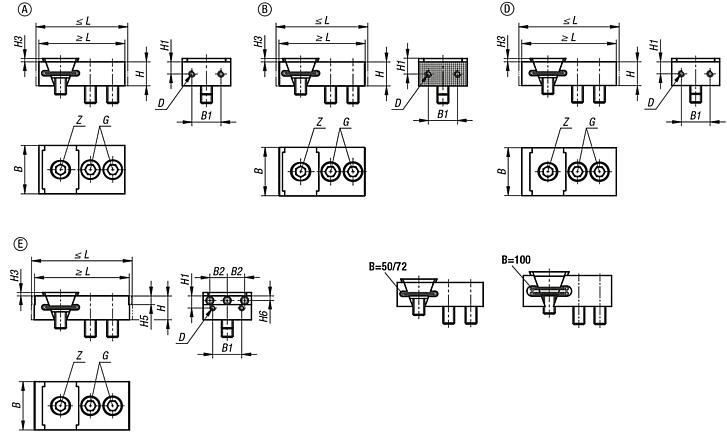

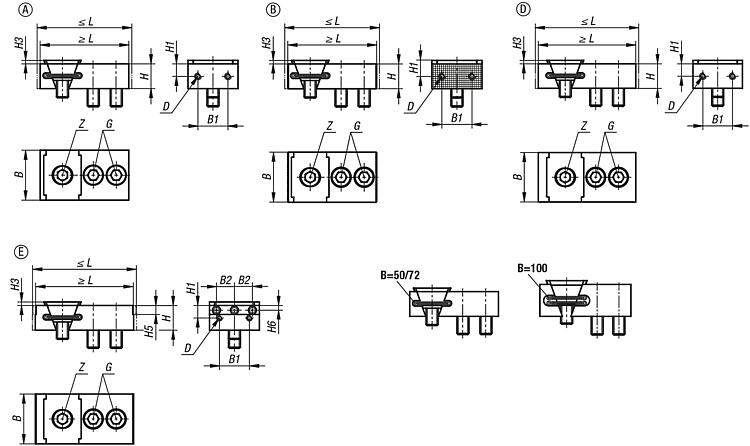

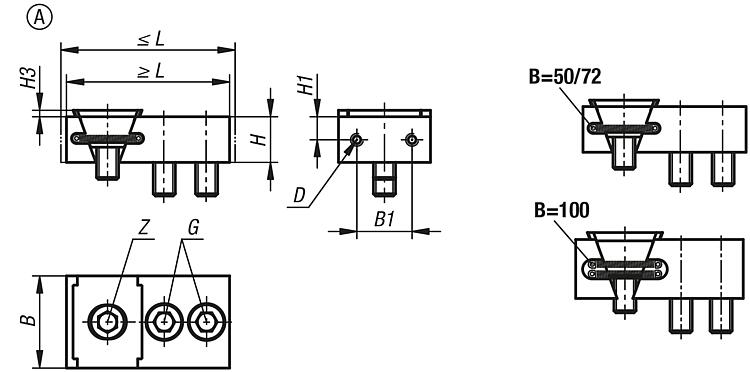

图纸
带固定卡爪的楔形夹具，A 型，光滑夹紧面

商品选择/筛选
订货号类型L
min.		L
max.		B

HB1H1H3D
内螺纹		G
内六角螺丝
DIN 912		Z
内六角螺丝
DIN 912		夹紧力
max. kN		锁紧扭矩
max. Nm
CAD配件价格订购
04451-0500112A88,594,550253012,53,5M5M12x30M12x253085 根据要求

带固定卡爪的楔形夹具，B 型，齿面夹紧面

 更多信息

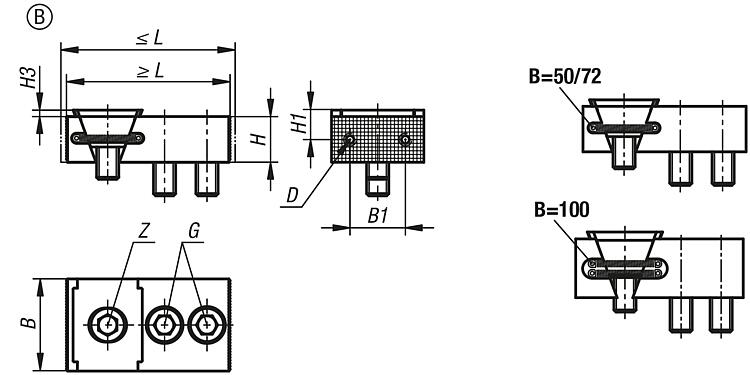

图纸
带固定卡爪的楔形夹具，B 型，齿面夹紧面

商品选择/筛选
订货号类型L
min.		L
max.		B

HB1H1H3D
内螺纹		G
内六角螺丝
DIN 912		Z
内六角螺丝
DIN 912		夹紧力
max. kN		锁紧扭矩
max. Nm
CAD配件价格订购
04451-0500212B88,594,550253012,53,5M5M12x30M12x253085 根据要求

带固定卡爪的楔形夹具，D 型，有加工余量

 更多信息

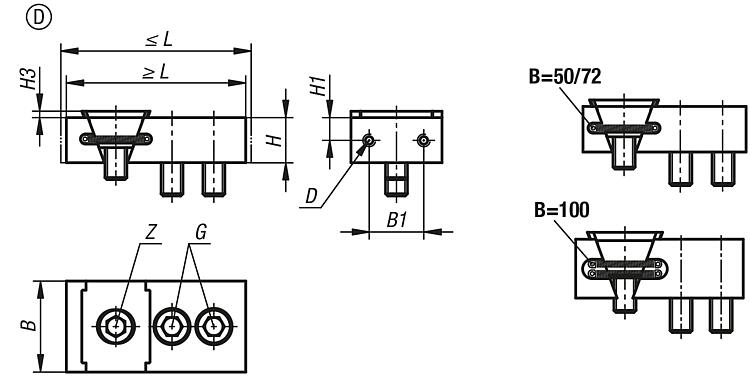

图纸
带固定卡爪的楔形夹具，D 型，有加工余量

商品选择/筛选
订货号类型L
min.		L
max.		B

HB1H1H3D
内螺纹		G
内六角螺丝
DIN 912		Z
内六角螺丝
DIN 912		夹紧力
max. kN		锁紧扭矩
max. Nm
CAD配件价格订购
04451-0500412D98,5104,550253012,53,5M5M12x30M12x253085 根据要求

带固定卡爪的楔形夹具，E 型，带锁销

 更多信息

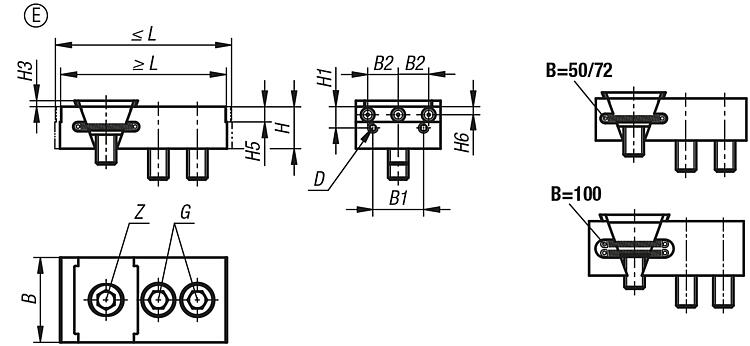

图纸

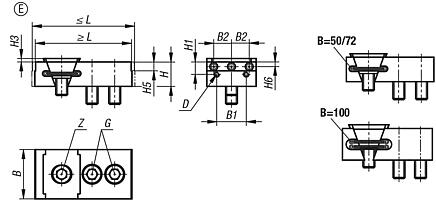

带固定卡爪的楔形夹具，E 型，带锁销

商品选择/筛选
订货号类型L
min.		L
max.		B

HB1B2H1H3H4H5H6D
内螺纹		G
内六角螺丝
DIN 912		Z
内六角螺丝
DIN 912		夹紧力
max. kN		锁紧扭矩
max. Nm
CAD配件价格订购
04451-0500512E981045025301812,53,5594,75M5M12x30M12x253085 根据要求
