旋转夹具
 04366

旋转夹具

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：调质钢。
塑料手柄球。规格：经调质和黑色氧化处理。
热固塑料材质的手柄球 PF 31，黑色。提示：* 允许的手柄施力。附件：标准手柄 06355。有扭矩限制的旋入式手柄 06357。特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04366 旋转夹具 219 kB
转角夹具使用说明 154 kB
性能曲线 151 kB

图片（总概述）

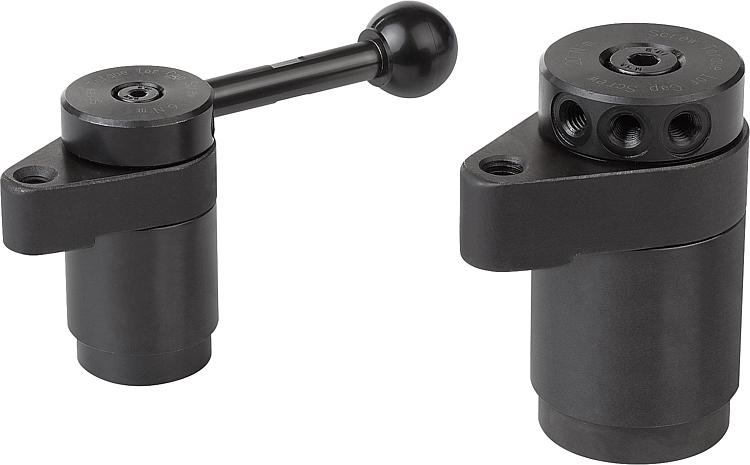

旋转夹具

转角夹具，左侧规格

 更多信息

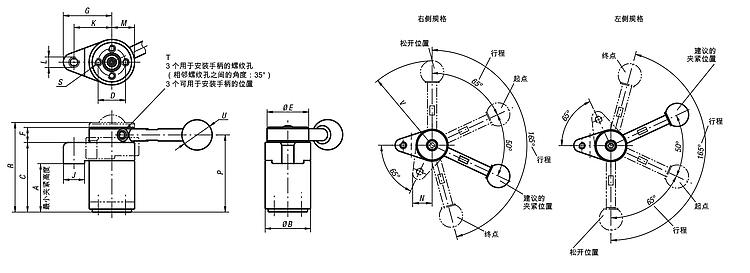

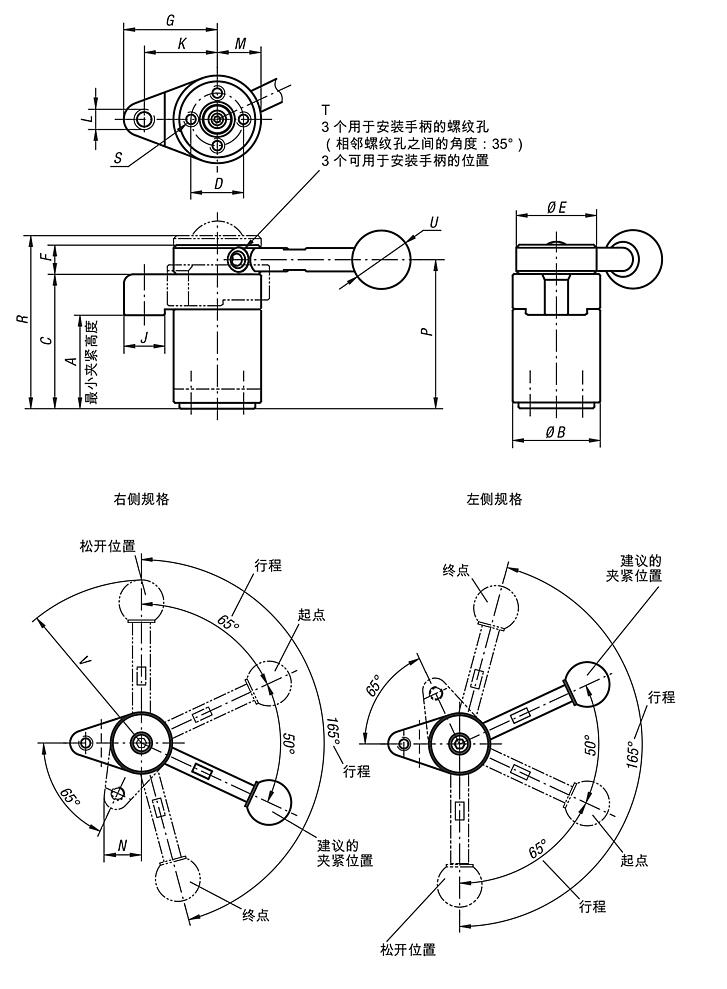

图纸

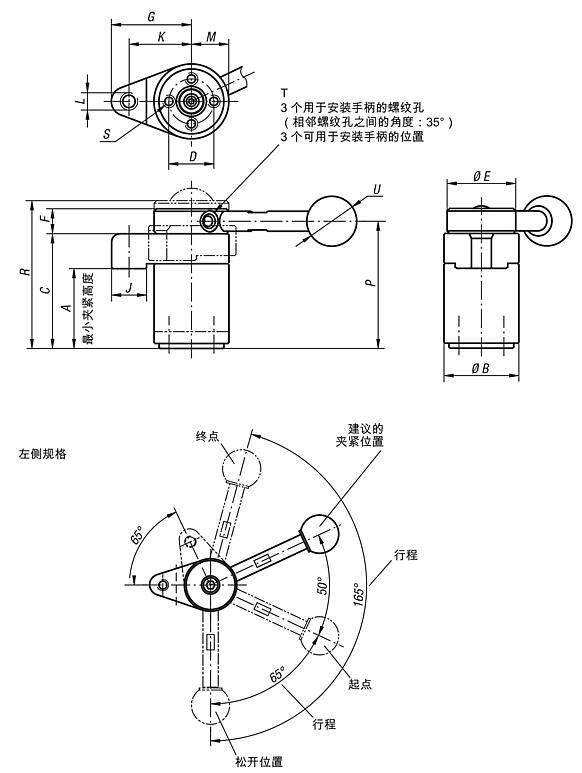

转角夹具，左侧规格

商品选择/筛选


  •
  • 左

  •
  • 不带把手
  • 带把手

  •
  • 31,4
  • 44,1

  •
  • 32,6
  • 45,9

  •
  • 30
  • 40

  •
  • 46
  • 63

  •
  • 18
  • 25

  •
  • 30
  • 38

  •
  • 10
  • 13

  •
  • 32
  • 40

  •
  • 14
  • 16

  •
  • 25
  • 32

  •
  • M6
  • M8

  •
  • 15
  • 20

  •
  • 17
  • 22,5

  •
  • 51
  • 69,5

  •
  • 57,5
  • 78,1

  •
  • M4x8
  • M6x12

  •
  • M5
  • M6

  •
  • -
  • 20
  • 25

  •
  • -
  • 73
  • 107

  •
  • 800
  • 1200

  •
  • 150*
  • 200*

Reset
订货号类型 1把手A
min.		A
max.		BCD

EFGJKLMNPRSTUVF=夹持力
N		把手施力
FH
N		CAD配件价格订购
04366-003232左不带把手31,432,63046183010321425M615175157,5M4x8M5--800150* 根据要求
04366-004540左不带把手44,145,94063253813401632M82022,569,578,1M6x12M6--1200200* 根据要求
04366-013232左带把手31,432,63046183010321425M615175157,5M4x8M52073800150* 根据要求
04366-014540左带把手44,145,94063253813401632M82022,569,578,1M6x12M6251071200200* 根据要求

转角夹具，右侧规格

 更多信息

图纸

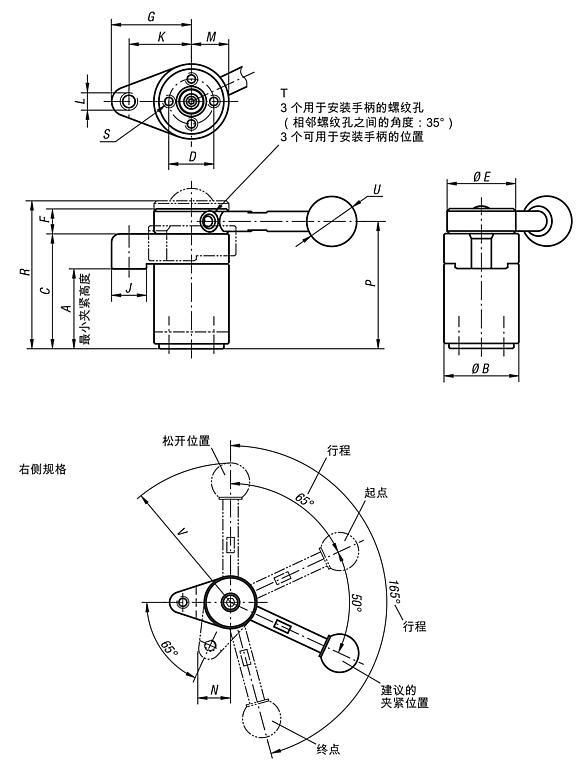

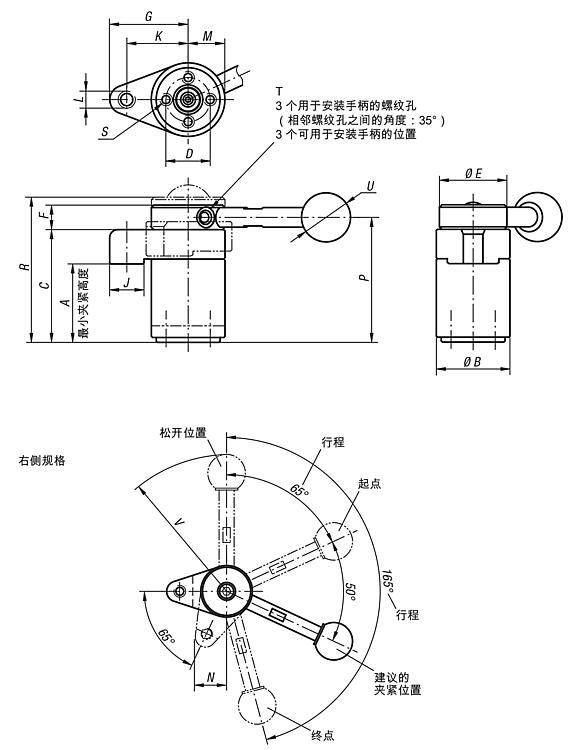

转角夹具，右侧规格

商品选择/筛选


  •
  • 右

  •
  • 不带把手
  • 带把手

  •
  • 31,4
  • 44,1

  •
  • 32,6
  • 45,9

  •
  • 30
  • 40

  •
  • 46
  • 63

  •
  • 18
  • 25

  •
  • 30
  • 38

  •
  • 10
  • 13

  •
  • 32
  • 40

  •
  • 14
  • 16

  •
  • 25
  • 32

  •
  • M6
  • M8

  •
  • 15
  • 20

  •
  • 17
  • 22,5

  •
  • 51
  • 69,5

  •
  • 57,5
  • 78,1

  •
  • M4x8
  • M6x12

  •
  • M5
  • M6

  •
  • -
  • 20
  • 25

  •
  • -
  • 73
  • 107

  •
  • 800
  • 1200

  •
  • 150*
  • 200*

Reset
订货号类型 1把手A
min.		A
max.		BCD

EFGJKLMNPRSTUVF=夹持力
N		把手施力
FH
N		CAD配件价格订购
04366-103232右不带把手31,432,63046183010321425M615175157,5M4x8M5--800150* 根据要求
04366-104540右不带把手44,145,94063253813401632M82022,569,578,1M6x12M6--1200200* 根据要求
04366-113232右带把手31,432,63046183010321425M615175157,5M4x8M52073800150* 根据要求
04366-114540右带把手44,145,94063253813401632M82022,569,578,1M6x12M6251071200200* 根据要求
