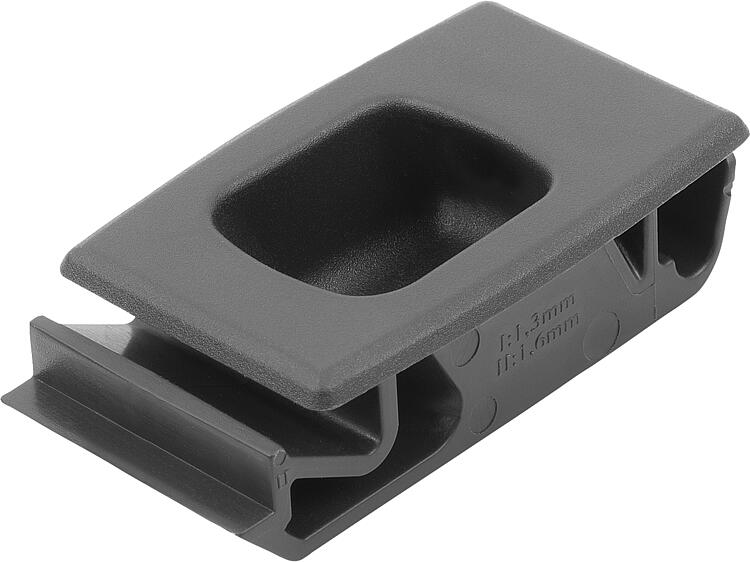

        带手扣斗的塑料弹簧锁，可啮合，B 型，小型

商品描述/产品说明

产品说明材料：

锁闩 ABS。
不锈钢制弹簧 1.4310.

规格：黑色锁闩。
亮色弹簧。提示：此弹簧锁设计适用于在门、活门和护盖中齐平安装。
有六种不同的尺寸可供选择，适用于不同的门扇厚度。

可燃性：请参见 UL94-HB 所列。使用说明：推动把手，将锁闩置于打开位置，即可打开门。借助弹簧，关紧门后会自动确保锁闭。应用：- 汽车行业
- 医疗技术
- 机械制造
- 设备制造
- 工业柜装配：1. 根据图纸制造无毛刺的安装切口。
2. 将锁闩的前部推入至切口中并向前按压。
3. 向下按压锁闩以啮合。图纸提示：

1) 框架
2) 门板
3) 安装切口
4) 操作方向
5) 锁闩
6) 弹簧

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05596-42_B 带手扣斗的塑料弹簧锁，可啮合，B 型，小型

360 kB

图纸

商品选择/筛选

订货号	类型	形状类型	B	B1	H	H1=总固定范围	H2	H3	L	L1	L2	L3	L4	R	S=门板厚度，单位为 mm	温度范围 °C	CAD	配件	价格	订购
05596-42-1315300	B	小	30,5	25,1	13	6,7	2	25,4	47	55	4	38,1	12,7	max. 0,25	1,3	-40 bis 60			根据要求
05596-42-1615300	B	小	30,5	25,1	13	6,7	2	25,4	47	55	4	38,1	12,7	max. 0,25	1,6	-40 bis 60			根据要求
