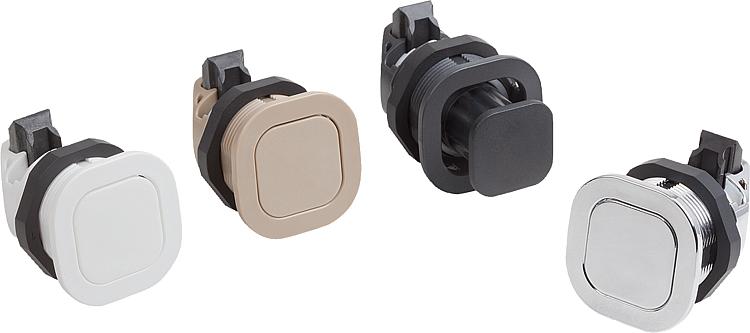

产品说明材料：PC/ABS。规格：黑色，镀铬、白色或者米色。提示：这些弹簧锁设计有嵌入式按钮，可嵌入门、活门和护盖中。
可燃性：请参见 UL94-HB 所列。

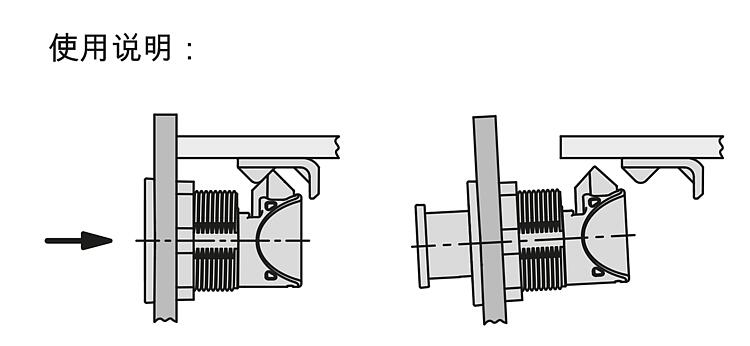

螺母拧紧的最大扭矩：4.2 Nm。使用说明：未启动时，按钮与壳体齐平。按压操作元件，将弹出，然后可拉动打开门。关紧门后会自动确保锁定。再次按下按钮，恢复未启动状态。应用：- 汽车行业
- 医疗技术
- 机械制造
- 船舶和造船
- 航天航空
- 家具行业装配：1. 根据图纸制造安装切口。
2. 连接安装支架。
3. 使用安装螺母从后侧固定。供货范围安装螺母和安装支架在供货范围内。

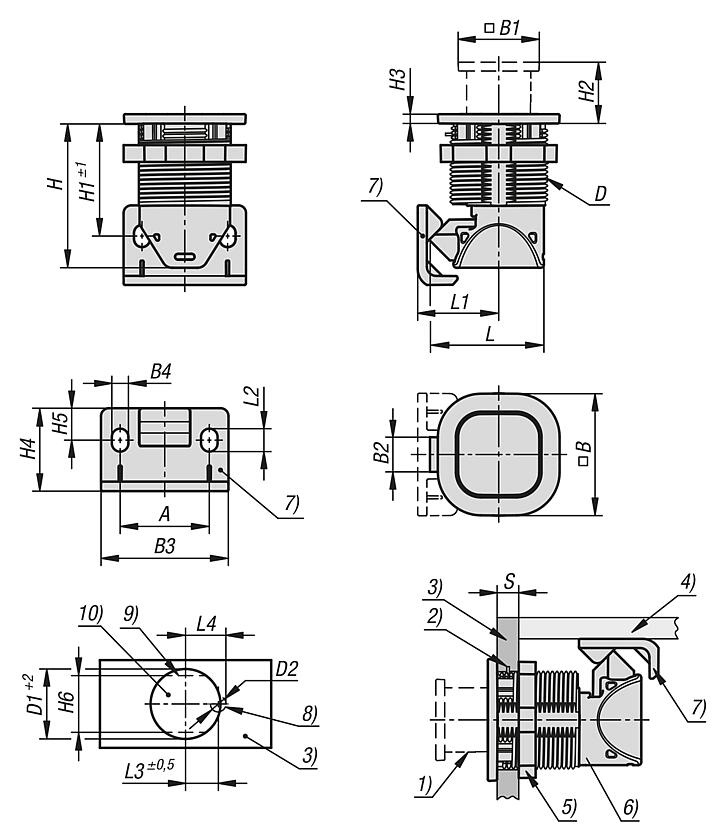

安装支架的螺栓 (M5) 未包含在供货范围内。 图纸提示：1) 按钮
2) 防扭曲导向销
3) 门板
4) 框架
5) 安装螺母
6) 壳体
7) 安装支架
8) 适用于导向销（可选）
9) 防扭曲切口（可选）
10) 安装切口 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 主体
颜色 | A | B
| B1 | B2 | B3 | B4 | D
| D1 | D2 | H | H1 | H2 | CAD | 配件 | 价格 | 订购 |
|---|
| 05596-50-247400 | 黑色 | 28 | 40 | 26,5 | 12 | 40 | 5,2 | M32x1,5 | 32 | 7 | 47 | 36,6 | 17 |  | | 根据要求 | | | 05596-50-247401 | 镀铬 | 28 | 40 | 26,5 | 12 | 40 | 5,2 | M32x1,5 | 32 | 7 | 47 | 36,6 | 17 | | | 根据要求 | | | 05596-50-247402 | 白色 | 28 | 40 | 26,5 | 12 | 40 | 5,2 | M32x1,5 | 32 | 7 | 47 | 36,6 | 17 | | | 根据要求 | | | 05596-50-247403 | 米色 | 28 | 40 | 26,5 | 12 | 40 | 5,2 | M32x1,5 | 32 | 7 | 47 | 36,6 | 17 | | | 根据要求 | |
| 订货号 | 主体
颜色 | H3 | H4 | H5 | H6 | L
| L1 | L2 | L3 | L4 | 最大运行载荷，
单位为 N | 温度范围
°C
| S=门板厚度，
单位为 mm | CAD | 配件 | 价格 | 订购 |
|---|
| 05596-50-247400 | 黑色 | 3,2 | 26 | 10 | 30,2 | 37,55 | 26,5 | 7,2 | 15 | 18,5 | 310 | -30 bis 60 | 1,2-19 | | | 根据要求 | | | 05596-50-247401 | 镀铬 | 3,2 | 26 | 10 | 30,2 | 37,55 | 26,5 | 7,2 | 15 | 18,5 | 310 | -30 bis 60 | 1,2-19 | | | 根据要求 | | | 05596-50-247402 | 白色 | 3,2 | 26 | 10 | 30,2 | 37,55 | 26,5 | 7,2 | 15 | 18,5 | 310 | -30 bis 60 | 1,2-19 | | | 根据要求 | | | 05596-50-247403 | 米色 | 3,2 | 26 | 10 | 30,2 | 37,55 | 26,5 | 7,2 | 15 | 18,5 | 310 | -30 bis 60 | 1,2-19 | | | 根据要求 | |
|
|
