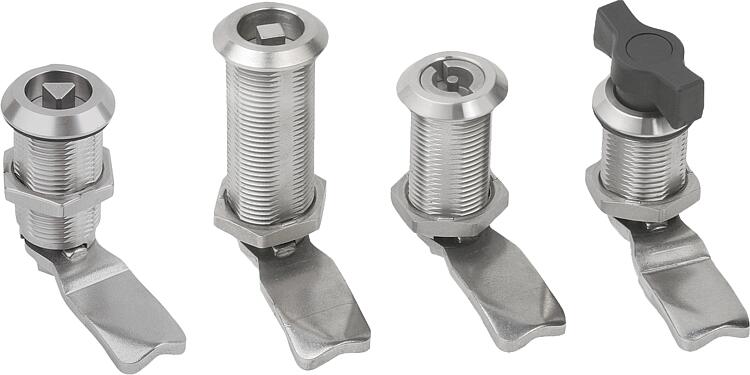

        长型不锈钢旋转锁销

商品描述/产品说明

产品说明材料：

不锈钢外壳 1.4305。
不锈钢操作件和紧固螺母 1.4404。

规格：亮色。提示：旋转锁销可预安装，锁闭行程为 90°。可在左侧或右侧使用。IP65 防水防尘等级符合 EN 60529 标准。

请单独订购所需规格的舌簧。每种舌簧都可以与壳体组合。

*尺寸 A 由旋转锁销和簧片组合而成，显示的是匹配的簧片。附件：旋转锁销 05586。

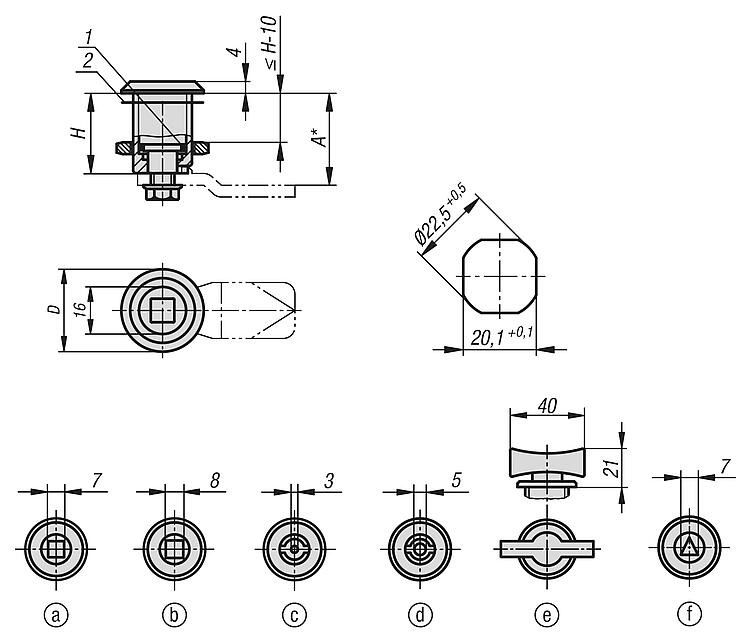

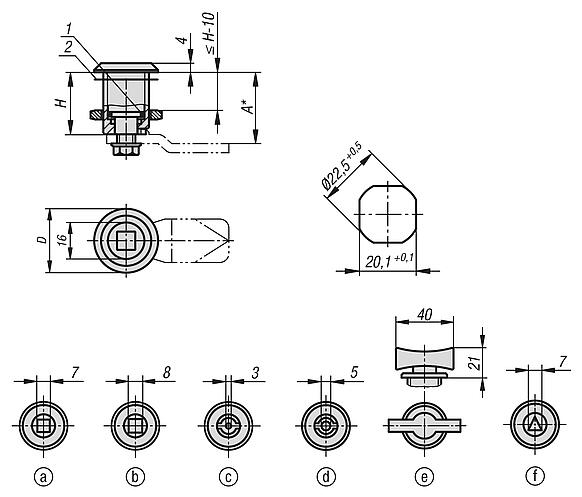

不锈钢旋转锁销的舌簧 05566-07。图纸提示：

操作件：
a) 方形 7 mm
b) 方形 8 mm
c) 双齿 3 mm
d) 双齿 5 mm
e) 手柄
f) 三角形 7 mm

1) O 型环
2) 平垫片

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05566-04 长型不锈钢旋转锁销

240 kB

图纸

商品选择/筛选

	方形 7 mm 方形 8 mm 双齿 3 mm 双齿 5 mm 蝶形旋钮三角形 7 MM	28	30 60 36 40 50	20 50 26 30 40				Reset
订货号	操作元件	D	H	S max.	CAD	配件	价格	订购
05566-04-1730	方形 7 mm	28	30	20			根据要求
05566-04-1860	方形 8 mm	28	60	50			根据要求
05566-04-4330	双齿 3 mm	28	30	20			根据要求
05566-04-4336	双齿 3 mm	28	36	26			根据要求
05566-04-4340	双齿 3 mm	28	40	30			根据要求
05566-04-4350	双齿 3 mm	28	50	40			根据要求
05566-04-4360	双齿 3 mm	28	60	50			根据要求
05566-04-4530	双齿 5 mm	28	30	20			根据要求
05566-04-4536	双齿 5 mm	28	36	26			根据要求
05566-04-4540	双齿 5 mm	28	40	30			根据要求
05566-04-4550	双齿 5 mm	28	50	40			根据要求
05566-04-1736	方形 7 mm	28	36	26			根据要求
05566-04-4560	双齿 5 mm	28	60	50			根据要求
05566-04-0030	蝶形旋钮	28	30	20			根据要求
05566-04-0036	蝶形旋钮	28	36	26			根据要求
05566-04-0040	蝶形旋钮	28	40	30			根据要求
05566-04-0050	蝶形旋钮	28	50	40			根据要求
05566-04-0060	蝶形旋钮	28	60	50			根据要求
05566-04-1740	方形 7 mm	28	40	30			根据要求
05566-04-1750	方形 7 mm	28	50	40			根据要求
05566-04-1760	方形 7 mm	28	60	50			根据要求
05566-04-1830	方形 8 mm	28	30	20			根据要求
05566-04-1836	方形 8 mm	28	36	26			根据要求
05566-04-1840	方形 8 mm	28	40	30			根据要求
05566-04-1850	方形 8 mm	28	50	40			根据要求
05566-04-8730	三角形 7 MM	28	30	20			根据要求
05566-04-8736	三角形 7 MM	28	36	26			根据要求
05566-04-8740	三角形 7 MM	28	40	30			根据要求
05566-04-8750	三角形 7 MM	28	50	40			根据要求
05566-04-8760	三角形 7 MM	28	60	50			根据要求
