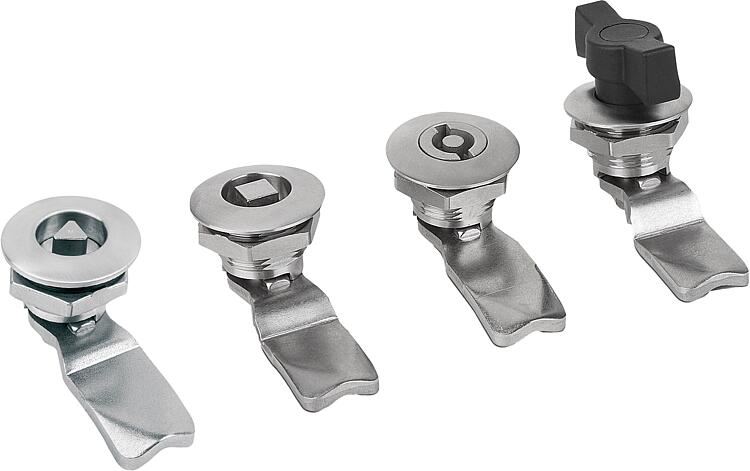

        不锈钢 1.4404 旋转锁销，小型，外壳直径 32 mm

商品描述/产品说明

产品说明材料：

不锈钢外壳和紧固螺母 1.4404。
操作件 1.4401。
O 型环 NBR。

规格：亮色。提示：旋转锁销可预安装，锁闭行程为 90°。
可在左侧或右侧使用。
IP65 防水防尘等级符合 EN 60529 标准。

请单独订购所需规格的舌簧。每种舌簧都可以与壳体组合。

*尺寸 A 由旋转锁销和簧片组合而成，显示的是匹配的簧片。附件：旋转锁销 05586。

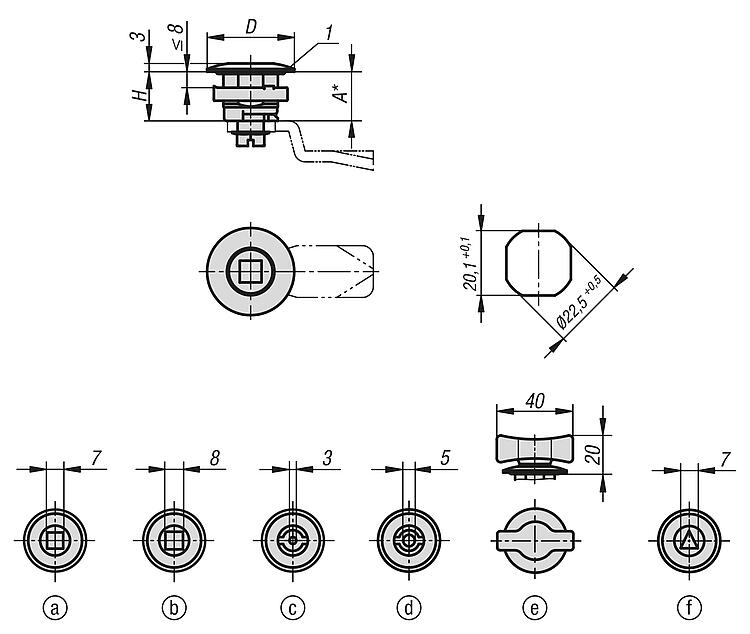

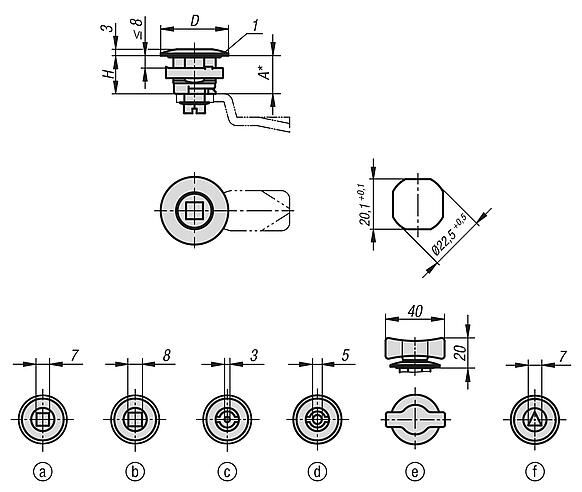

不锈钢旋转锁销的舌簧 05566-07。图纸提示：

操作件：
a) 方形 7 mm
b) 方形 8 mm
c) 双齿 3 mm
d) 双齿 5 mm
e) 手柄
f) 三角形 7 mm

1) O 型环

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05566-05 不锈钢 1.4404 旋转锁销，小型，外壳直径 32 mm

230 kB

图纸

商品选择/筛选

	方形 7 mm 方形 8 mm 双齿 3 mm 双齿 5 mm 蝶形旋钮三角形 7 MM	32	18	8				Reset
订货号	操作元件	D	H	S max.	CAD	配件	价格	订购
05566-05-1718	方形 7 mm	32	18	8			根据要求
05566-05-1818	方形 8 mm	32	18	8			根据要求
05566-05-4318	双齿 3 mm	32	18	8			根据要求
05566-05-4518	双齿 5 mm	32	18	8			根据要求
05566-05-0018	蝶形旋钮	32	18	8			根据要求
05566-05-8718	三角形 7 MM	32	18	8			根据要求
