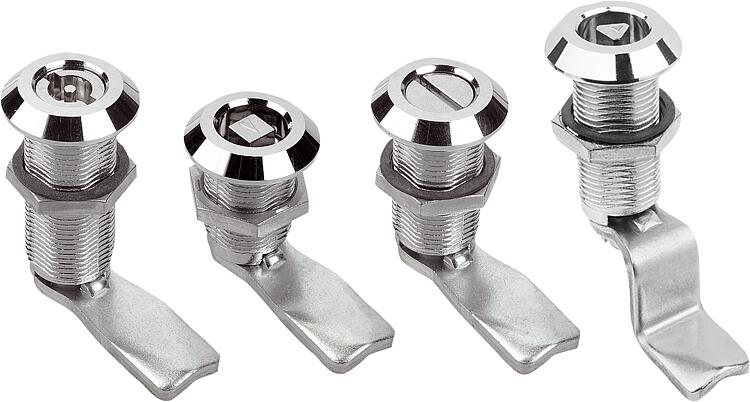

        锌制旋转锁销，长型，外壳直径 32 mm

商品描述/产品说明

产品说明材料：壳体和操作件为压铸锌材质。规格：壳体和操作件镀铬。提示：防护等级为 IP65。这可通过附加的 O 型圈致动以及安装在壳体上的平面密封件实现。旋转锁销可以预组装。

所需规格的舌簧请单独订购。每个舌簧可与该壳体组合使用。

*尺寸 A 由旋转锁销和簧片组合而成，显示的是匹配的簧片。附件：旋转锁销 05586。

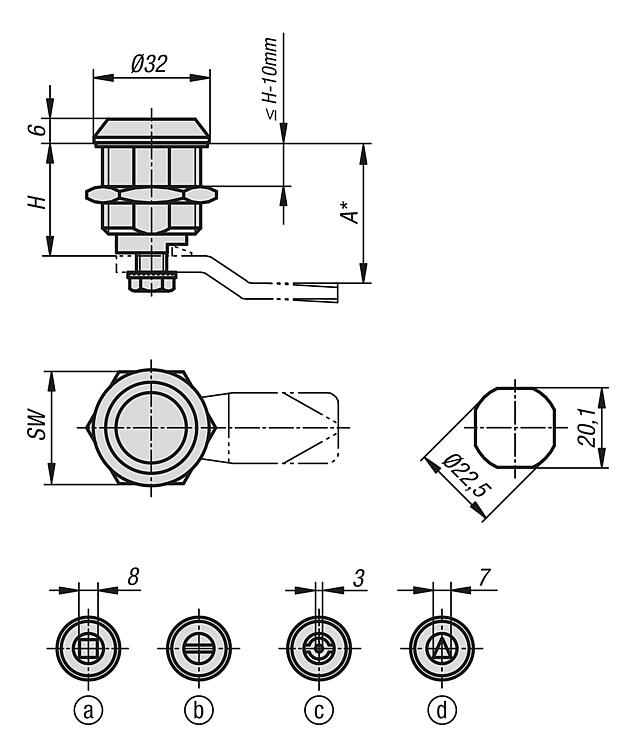

钢制旋转锁销的舌簧 05569。图纸提示：

操作件：
a) 方形 8 mm
b) 一字槽
c) 双齿 3 mm
d) 三角形 7 mm

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05568 锌制旋转锁销，长型，外壳直径 32 mm

239 kB

图纸

商品选择/筛选

	30 40 50	方形 8 mm 双齿 3 mm 一字槽三角形 7 MM	18	27				Reset
订货号	H	操作元件	S max.	SW	CAD	配件	价格	订购
05568-18301	30	方形 8 mm	18	27			根据要求
05568-40301	30	双齿 3 mm	18	27			根据要求
05568-20301	30	一字槽	18	27			根据要求
05568-87301	30	三角形 7 MM	18	27			根据要求
05568-18401	40	方形 8 mm	18	27			根据要求
05568-40401	40	双齿 3 mm	18	27			根据要求
05568-20401	40	一字槽	18	27			根据要求
05568-87401	40	三角形 7 MM	18	27			根据要求
05568-18501	50	方形 8 mm	18	27			根据要求
05568-40501	50	双齿 3 mm	18	27			根据要求
05568-20501	50	一字槽	18	27			根据要求
05568-87501	50	三角形 7 MM	18	27			根据要求
