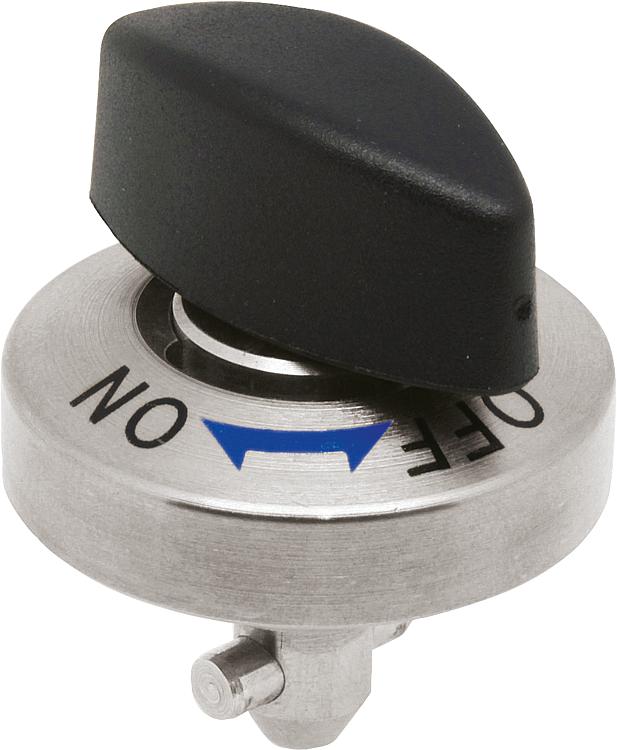

05591_KN旋转夹紧，塑料或不锈钢制把手 |
返回 |
|
|
产品说明材料：不锈钢壳体。
钢制套筒。
不锈钢顶销。
旋钮采用热塑性塑料 PA（尼龙）。规格：壳体，亮色。
套筒，镀镍。
顶销，亮色。
黑色旋钮采用 PA 玻璃纤维增强型材料。提示：随供了固定螺栓 M2 或 M3。
安装方式 1，用于板厚 6 mm 或 12 mm。
安装方式 2，用于板厚 12 至 20 mm。
如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。
附件：夹紧板 05592 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 材料 | 类型 2 | D
| L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | 夹紧力
N | 径向力
kN | 拔出力 F
kN | 工作温度
| CAD | 配件 | 价格 | 订购 |
|---|
| 05591-516 | 塑料 | 钢制销钉 | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤130 °C |  | | 根据要求 | | | 05591-817 | 塑料 | 钢制销钉 | 8 | 17 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤130 °C | | | 根据要求 | | | 05591-823 | 塑料 | 钢制销钉 | 8 | 23 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤130 °C | | | 根据要求 | |
|
|
