用于带嵌入式把手的旋转夹紧装置的不锈钢夹紧板

产品
- 产品概览
  - 灵活的标准件系统
    - 快速夹钳、气动夹钳、夹钳配件、搭扣、旋转锁销
      - 旋转锁销

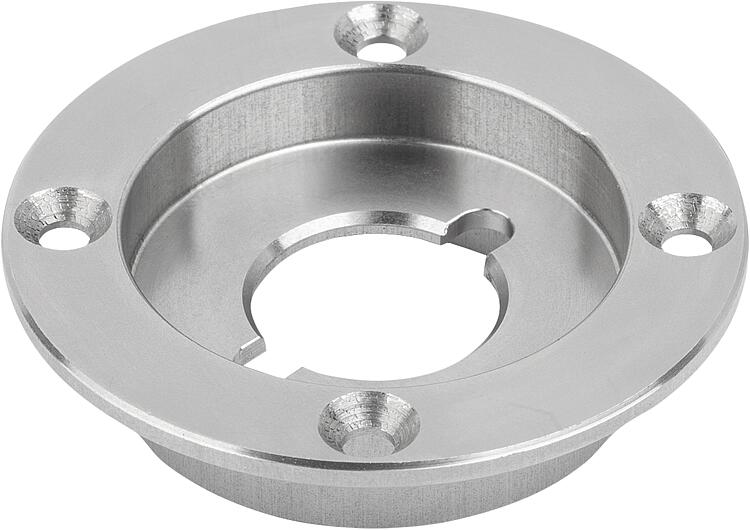

        用于带嵌入式把手的旋转夹紧装置的不锈钢夹紧板

商品描述/产品说明

产品说明材料：

不锈钢 1.4310。

规格：亮色。提示：随供了 M2.5 不锈钢固定螺栓。

安装方式 1，用于板厚 6-12 mm。
安装方式 2，用于板厚大于 12 mm。

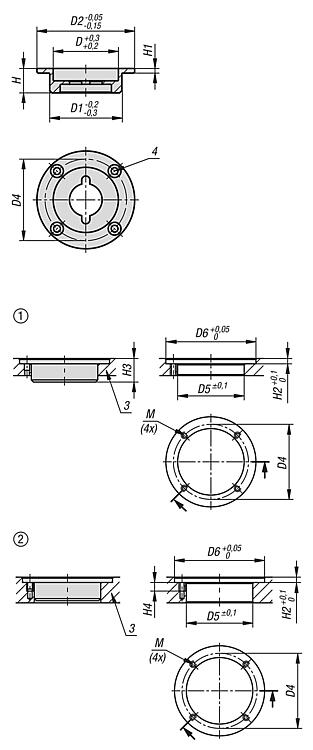

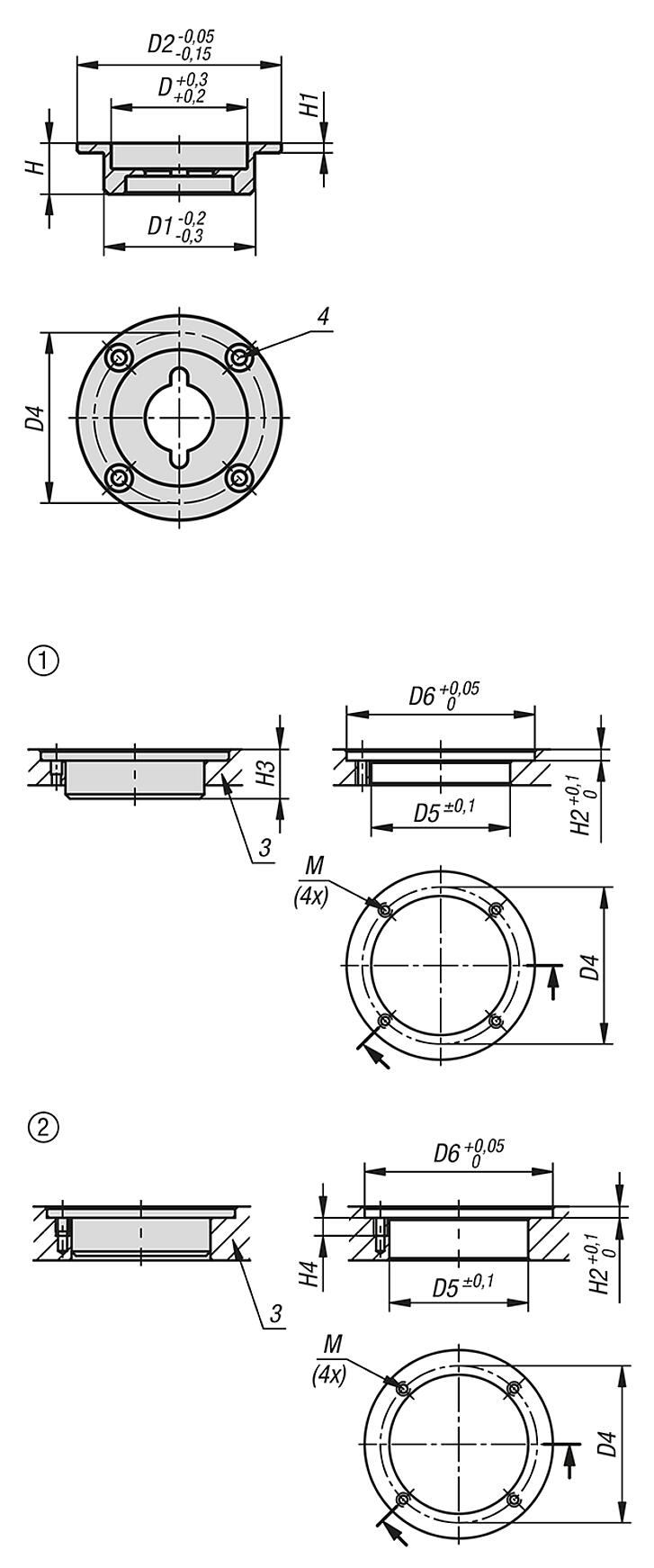

对于薄板（11 mm 以下），夹紧板底部会突出板面。装配：安装时请注意夹紧板与旋转夹紧装置的对齐。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板
4) 适用于固定螺栓（沉头）M2.5

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05592-05 用于带嵌入式把手的旋转夹紧装置的不锈钢夹紧板

230 kB

图纸

商品选择/筛选

	28	31	42	35	31	42	10,5	2	2,5	11	4	M02,5				Reset
订货号	D	D1	D2	D4	D5	D6	H	H1	H2	H3	H4	M	CAD	配件	价格	订购
05592-05-12831	28	31	42	35	31	42	10,5	2	2,5	11	4	M02,5			根据要求

	夹紧板	-	-	-				Reset
订货号	名称	类型 1	类型 2	形状类型	CAD	配件	价格	订购
05592-05-12831	夹紧板	-	-	-			根据要求
