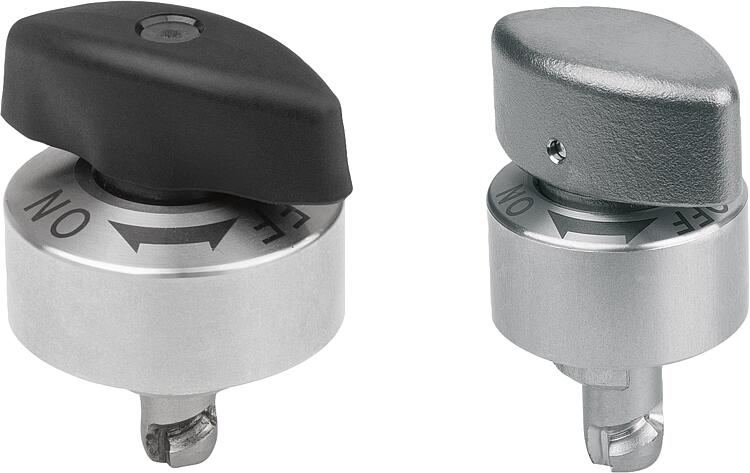

        不锈钢旋转锁销，塑料或不锈钢旋钮

商品描述/产品说明

查看/筛选所有商品

产品说明产品描述：旋转锁销用于快捷简单地更换和关闭夹具或翻板。
无工具夹紧缩短了装夹时间。材料：不锈钢制壳体。
钢制套筒。
旋钮，不锈钢或热塑性塑料，采用 PA 塑料（聚酰胺）。规格：亮色壳体。
套筒，镀镍。
黑色压紧旋钮，采用 PA 材料，玻璃纤维增强型。
不锈钢旋钮，亮色。提示：随供了 M3 不锈钢固定螺栓。
安装方式 1，用于板厚 6 mm。
安装方式 2，用于板厚 > 6 至 20 mm。

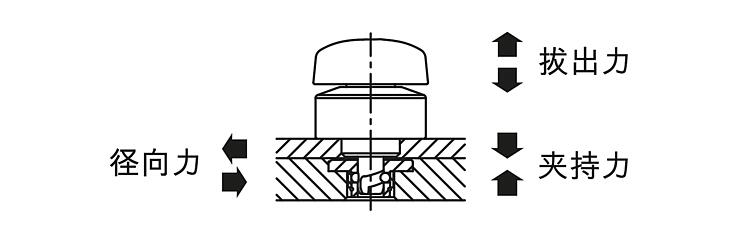

如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。使用说明：确保旋钮处于“OFF”档位。
将旋转锁销放到预装配的夹紧板中。
将旋钮拧到档位“ON”上。

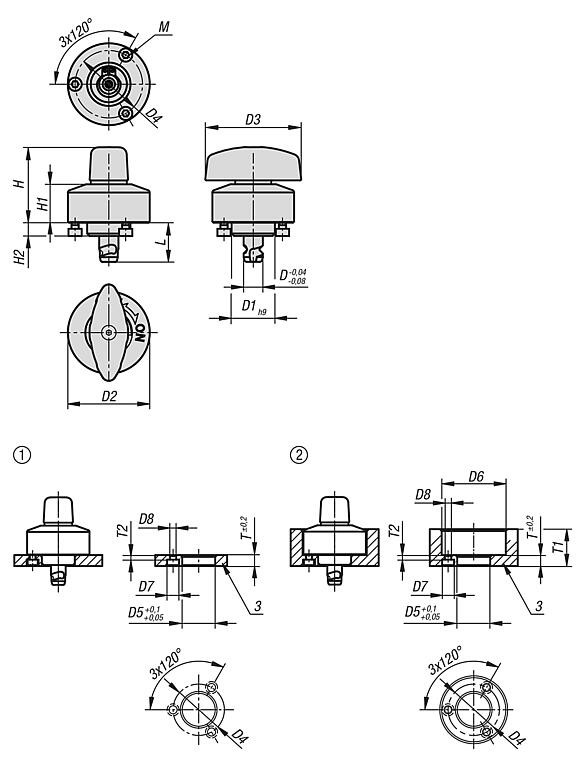

完全夹紧时会听到一声咔嗒信号。附件：夹紧板 05592-30图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05592-10 不锈钢旋转锁销塑料或不锈钢旋钮

274 kB

图片（总概述）

不锈钢旋转锁销，塑料旋钮

更多信息

图纸

商品选择/筛选

	聚酰胺	钢制销钉	8	16,3	14 18	25 34	30 40	21 28	29 31,5	14,5 16	5,5	M2x3 M3x6	14 18	26 35	4,4 6,5	2,4 3,4	6	6-20	2,5	250 400	4,8	1,1 1,6	250 400	≤130 °C				Reset
订货号	材料	类型 2	D	L	D1	D2	D3	D4	H	H1	H2	M	D5	D6	D7	D8	T	T1	T2	夹紧力 N	径向力 kN	拔出力 F kN	夹持力 N	工作温度	CAD	配件	价格	订购
05592-10-81625	聚酰胺	钢制销钉	8	16,3	14	25	30	21	29	14,5	5,5	M2x3	14	26	4,4	2,4	6	6-20	2,5	250	4,8	1,1	250	≤130 °C			根据要求
05592-10-816	聚酰胺	钢制销钉	8	16,3	18	34	40	28	31,5	16	5,5	M3x6	18	35	6,5	3,4	6	6-20	2,5	400	4,8	1,6	400	≤130 °C			根据要求

不锈钢旋转锁销，不锈钢旋钮

更多信息

图纸

商品选择/筛选

	不锈钢 A2	钢制销钉	8	16,3	14 18	25 34	30 40	21 28	29 31,5	14,5 16	5,5	M2x3 M3x6	14 18	26 35	4,4 6,5	2,4 3,4	6	6-20	2,5	250 400	4,8	1,1 1,6	250 400	≤180 °C				Reset
订货号	材料	类型 2	D	L	D1	D2	D3	D4	H	H1	H2	M	D5	D6	D7	D8	T	T1	T2	夹紧力 N	径向力 kN	拔出力 F kN	夹持力 N	工作温度	CAD	配件	价格	订购
05592-10-816251	不锈钢 A2	钢制销钉	8	16,3	14	25	30	21	29	14,5	5,5	M2x3	14	26	4,4	2,4	6	6-20	2,5	250	4,8	1,1	250	≤180 °C			根据要求
05592-10-8161	不锈钢 A2	钢制销钉	8	16,3	18	34	40	28	31,5	16	5,5	M3x6	18	35	6,5	3,4	6	6-20	2,5	400	4,8	1,6	400	≤180 °C			根据要求
