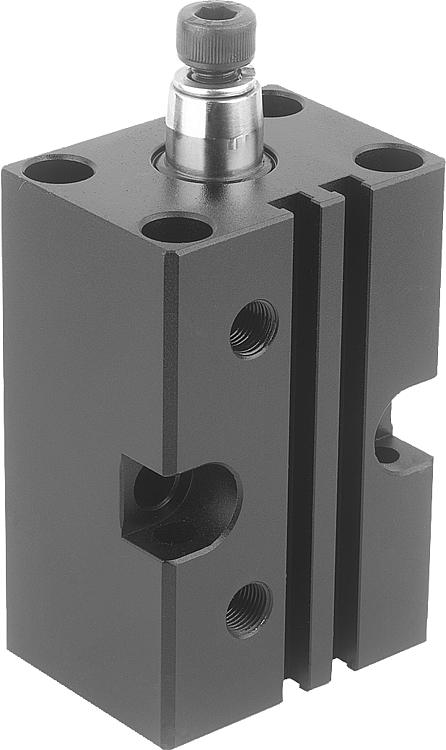

气动转角夹具，C 型

05610_C

气动转角夹具，C 型

产品
- 产品概览
  - 灵活的标准件系统
    - 快速夹钳、气动夹钳、夹钳配件、搭扣、旋转锁销
      - 气动夹钳
        气动转角夹具
        气动转角夹具，C 型

商品描述/产品说明

产品说明材料：铝制主体。
双作用气缸，抛光活塞杆。规格：经黑色阳极氧化处理的主体。提示：转角夹具用在夹紧力要求不高或移动工件时夹紧点不能有遮挡的场合。壳体设计保证可以通过多种方式进行安装。磁性气缸支持电磁末端感应开关。
提供固定夹紧臂的螺栓及垫片（附件）。
转角气缸的回转动作不能与其他部件干涉。
F1 = 气压6bar下提供的最大压力。根据要求：接近开关附件：- 压臂 05620
- 回转基座 05625特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05610_C 气动转角夹具，C 型

图纸

气动转角夹具，C 型

商品选择/筛选

订货号	类型 2	类型	尺寸	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	CAD	配件	价格	订购
05610-1251	右摆	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5			根据要求
05610-1321	右摆	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5			根据要求
05610-1401	右摆	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5			根据要求
05610-1501	右摆	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5			根据要求
05610-1631	右摆	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5			根据要求
05610-2251	左摆	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5			根据要求
05610-2321	左摆	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5			根据要求
05610-2401	左摆	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5			根据要求
05610-2501	左摆	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5			根据要求
05610-2631	左摆	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1/8	10,5			根据要求

订货号	H	H1	H2	H3	H4	H5	行程 S	L	S1	S2	T	T1	F1 N	配件	CAD	配件	价格	订购
05610-1251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	05620-25, 05625-2500			根据要求
05610-1321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	05620-32, 05625-3240			根据要求
05610-1401	96	145	90	20	52	40	31	70	16	15	8	25	450	05620-40, 05625-3240			根据要求
05610-1501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	05620-50, 05625-5063			根据要求
05610-1631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	05620-63, 05625-5063			根据要求
05610-2251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	05620-25, 05625-2500			根据要求
05610-2321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	05620-32, 05625-3240			根据要求
05610-2401	96	145	90	20	52	40	31	70	16	15	8	25	450	05620-40, 05625-3240			根据要求
05610-2501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	05620-50, 05625-5063			根据要求
05610-2631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	05620-63, 05625-5063			根据要求
