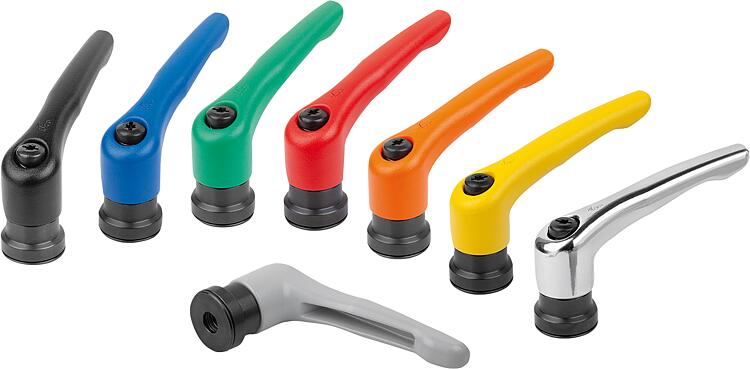

带内螺纹和夹紧加强垫的压铸锌锁紧手柄，钢制螺纹嵌入件经氧化处理

产品
- 产品概览
  - 灵活的标准件系统
    - 操作部件
      - 夹紧手柄和锁紧手柄
        带内螺纹和夹紧加强垫的压铸锌锁紧手柄，钢制螺纹嵌入件经氧化处理

商品描述/产品说明

查看/筛选所有商品

产品说明产品描述：集成了夹紧加强垫的锁紧手柄与标准锁紧手柄相比，夹持力最大提升了 75%。

此外，此产品还可用于手力有限的人员（例如用于康复区），以较少的力获得相当的夹持力。松开夹紧的锁紧手柄时，同样不费力气。

内置的推力滚针轴承可增加夹持力，夹紧时可在紧固的接触面上产生非常小的表面摩擦。经硬化处理的设备垫片专为高夹持力而设计，轴承额定载荷高，使用寿命长。

通过大的紧固支承面来保护夹紧的工件。因此不再需要垫片。材料：压铸锌材质的把手，符合 DIN EN 12844。
强度等级 5.8 的钢制部件。规格：把手经塑料涂层或高光泽镀铬。
钢制部件经黑色氧化。
推力滚针轴承，带经硬化和磨光处理的限位垫片。使用说明：手柄杆在未受控制的状态下通过一个齿圈卡入螺纹嵌入件中。抬起把手可将其换入位置并通过弹簧弹力重新卡入齿圈。应用：机械、仪器和设备制造，康复区。装配：拧入深度必须至少为螺纹直径的 2 倍，安装时应轻微润滑螺纹。优点：在使用同样的紧固力矩的情况下，显著增加了夹持力。
高质量轴向滚针轴承，额定载荷高，使用寿命长。
稳固的支撑面保护了组件。根据要求：其他颜色。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06450-10 带内螺纹和夹紧加强垫的压铸锌锁紧手柄，钢制螺纹嵌入件经氧化处理

324 kB

图片（总概述）

带内螺纹和夹紧加强垫的锌制锁紧手柄，缎面抛光

更多信息

图纸

商品选择/筛选

	黑色 RAL 9005	亚光处理	2 3 4 5	M8 M10 M12	25 30 35	38,5 47 53,1 59,1	27,7 33,9 37,2 41,9	52,6 64,4 72,8 83	55,6 68,6 77,3 87,5	65 80 95 110	77,5 95 110 127,5	10 11,2 13,2 15,4	22 24 27 33	10				Reset
订货号	主体颜色	主体表面	尺寸	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD	配件	价格	订购
06450-10-2081	黑色 RAL 9005	亚光处理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-3101	黑色 RAL 9005	亚光处理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-4101	黑色 RAL 9005	亚光处理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-5121	黑色 RAL 9005	亚光处理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求

带内螺纹和夹紧加强垫的锌制锁紧手柄，哑光纹理

更多信息

图纸

商品选择/筛选

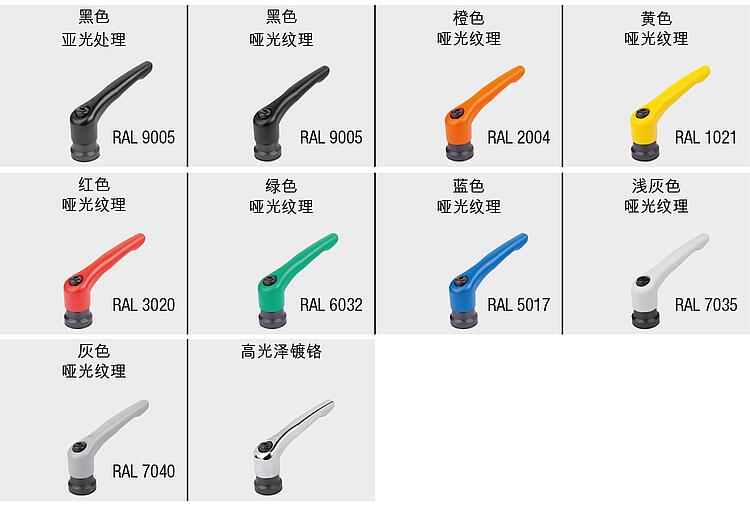

	黑色 RAL 9005 橙色 RAL 2004 黄色 RAL 1021 红色 RAL 3020 灰色 RAL 6032 蓝色 RAL 5017 灰色 RAL 7035 灰色 RAL 7040	哑光纹理	2 3 4 5	M8 M10 M12	25 30 35	38,5 47 53,1 59,1	27,7 33,9 37,2 41,9	52,6 64,4 72,8 83	55,6 68,6 77,3 87,5	65 80 95 110	77,5 95 110 127,5	10 11,2 13,2 15,4	22 24 27 33	10				Reset
订货号	主体颜色	主体表面	尺寸	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD	配件	价格	订购
06450-10-208181	黑色 RAL 9005	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208182	橙色 RAL 2004	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208183	黄色 RAL 1021	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208184	红色 RAL 3020	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208185	灰色 RAL 6032	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208186	蓝色 RAL 5017	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208187	灰色 RAL 7035	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-208188	灰色 RAL 7040	哑光纹理	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-310181	黑色 RAL 9005	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310182	橙色 RAL 2004	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310183	黄色 RAL 1021	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310184	红色 RAL 3020	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310185	灰色 RAL 6032	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310186	蓝色 RAL 5017	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310187	灰色 RAL 7035	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-310188	灰色 RAL 7040	哑光纹理	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-410181	黑色 RAL 9005	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410182	橙色 RAL 2004	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410183	黄色 RAL 1021	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410184	红色 RAL 3020	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410185	灰色 RAL 6032	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410186	蓝色 RAL 5017	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410187	灰色 RAL 7035	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-410188	灰色 RAL 7040	哑光纹理	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-512181	黑色 RAL 9005	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512182	橙色 RAL 2004	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512183	黄色 RAL 1021	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512184	红色 RAL 3020	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512185	灰色 RAL 6032	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512186	蓝色 RAL 5017	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512187	灰色 RAL 7035	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
06450-10-512188	灰色 RAL 7040	哑光纹理	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求

带内螺纹和夹紧加强垫的锌制锁紧手柄, 高光泽镀铬

更多信息

图纸

商品选择/筛选

	银色	高光泽镀铬	2 3 4 5	M8 M10 M12	25 30 35	38,5 47 53,1 59,1	27,7 33,9 37,2 41,9	52,6 64,4 72,8 83	55,6 68,6 77,3 87,5	65 80 95 110	77,5 95 110 127,5	10 11,2 13,2 15,4	22 24 27 33	10				Reset
订货号	主体颜色	主体表面	尺寸	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD	配件	价格	订购
06450-10-2086	银色	高光泽镀铬	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10			根据要求
06450-10-3106	银色	高光泽镀铬	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10			根据要求
06450-10-4106	银色	高光泽镀铬	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10			根据要求
06450-10-5126	银色	高光泽镀铬	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10			根据要求
