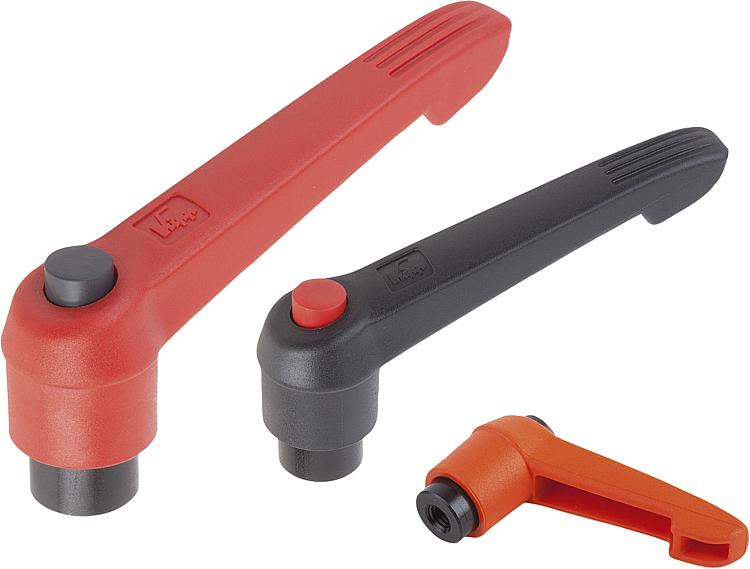

        带内螺纹和按钮的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

商品描述/产品说明

产品说明材料：玻璃纤维增强型塑料材质的把手，配有压铸锌材质的齿环。
强度等级为 5.8 的钢制部件。
压紧旋钮，塑料 (POM)。规格：钢制部件经黑色氧化。提示：Δ 此位表示锁紧手柄的颜色。
标准颜色为：
锁紧手柄为黑灰色，压紧旋钮为红色。
锁紧手柄为橙色，压紧旋钮为黑灰色。
锁紧手柄为红色，压紧旋钮为黑灰色。根据要求：其他内螺纹和特殊类型。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06600 带内螺纹和按钮的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

322 kB

商品概述（精简）

商品选择/筛选

	黑色 RAL 7021 橙色 RAL 2004 红色 RAL 3020	1 2 3 4 5	M4 M5 M6 M8 M10 M12 M16	9 12 14 17 23	10 13,5 16 19 23	13 18 21,5 25,5 30	14,5 19,5 23 27,5 32,5	25,5 29,5 38,5 44,6 50,6	4 6,5 10 12	15 17,5 24 26 33	30 41,5 53,5 61 72	33,5 45,5 58 66 77	40 65 80 95 110	47 75 91,5 109 126	7,5 9,5 11 13 15,5	16 20 22 24 26				Reset
订货号	主体颜色	尺寸	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	CAD	配件	价格	订购
06600-71104	黑色 RAL 7021	1	M4	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-72104	橙色 RAL 2004	1	M4	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-73104	红色 RAL 3020	1	M4	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-71105	黑色 RAL 7021	1	M5	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-72105	橙色 RAL 2004	1	M5	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-73105	红色 RAL 3020	1	M5	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-71106	黑色 RAL 7021	1	M6	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-72106	橙色 RAL 2004	1	M6	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-73106	红色 RAL 3020	1	M6	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16			根据要求
06600-71206	黑色 RAL 7021	2	M6	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20			根据要求
06600-72206	橙色 RAL 2004	2	M6	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20			根据要求
06600-73206	红色 RAL 3020	2	M6	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20			根据要求
06600-71208	黑色 RAL 7021	2	M8	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20			根据要求
06600-72208	橙色 RAL 2004	2	M8	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20			根据要求
06600-73208	红色 RAL 3020	2	M8	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20			根据要求
06600-71308	黑色 RAL 7021	3	M8	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22			根据要求
06600-72308	橙色 RAL 2004	3	M8	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22			根据要求
06600-73308	红色 RAL 3020	3	M8	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22			根据要求
06600-71310	黑色 RAL 7021	3	M10	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22			根据要求
06600-72310	橙色 RAL 2004	3	M10	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22			根据要求
06600-73310	红色 RAL 3020	3	M10	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22			根据要求
06600-71410	黑色 RAL 7021	4	M10	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24			根据要求
06600-72410	橙色 RAL 2004	4	M10	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24			根据要求
06600-73410	红色 RAL 3020	4	M10	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24			根据要求
06600-71412	黑色 RAL 7021	4	M12	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24			根据要求
06600-72412	橙色 RAL 2004	4	M12	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24			根据要求
06600-73412	红色 RAL 3020	4	M12	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24			根据要求
06600-71512	黑色 RAL 7021	5	M12	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26			根据要求
06600-72512	橙色 RAL 2004	5	M12	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26			根据要求
06600-73512	红色 RAL 3020	5	M12	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26			根据要求
06600-71516	黑色 RAL 7021	5	M16	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26			根据要求
06600-72516	橙色 RAL 2004	5	M16	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26			根据要求
06600-73516	红色 RAL 3020	5	M16	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26			根据要求
