        带内螺纹和夹紧加强垫的塑料锁紧手柄，不锈钢螺纹嵌入件

商品描述/产品说明

产品说明产品描述：集成了夹紧加强垫的锁紧手柄与标准锁紧手柄相比，夹持力最大提升了 75%。

此外，此产品还可用于手力有限的人员（例如用于康复区），以较少的力获得相当的夹持力。松开夹紧的锁紧手柄时，同样不费力气。

内置的推力滚针轴承可增加夹持力，夹紧时可在紧固的接触面上产生非常小的表面摩擦。经硬化处理的设备垫片专为高夹持力而设计，轴承额定载荷高，使用寿命长。

通过大的紧固支承面来保护夹紧的工件。因此不再需要垫片。材料：

玻璃纤维增强型塑料材质的把手，配有压铸锌材质的齿环。
不锈钢制件，1.4305。

规格：亮色钢零件。

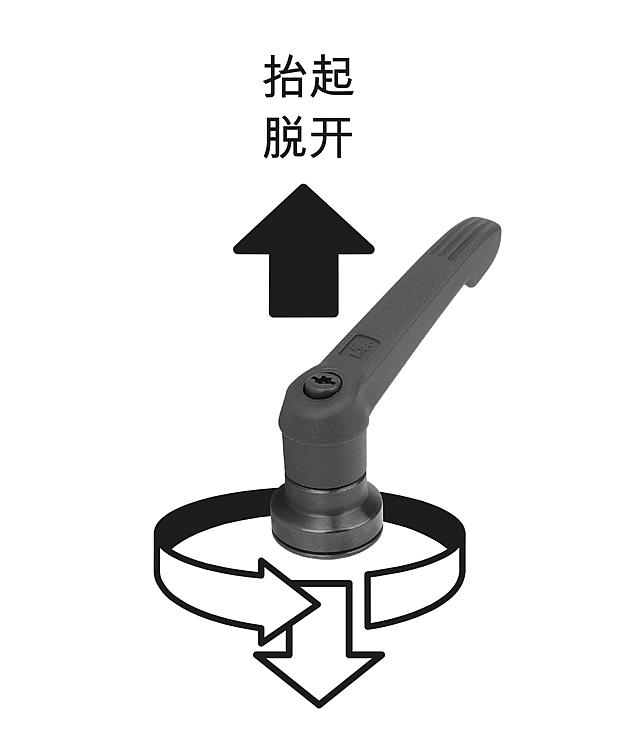

推力滚针轴承，带经硬化和磨光处理的限位垫片。使用说明：把手在未受控制的状态下通过一个齿圈卡入齿形芯中，以这种方式来紧固或松解螺纹。抬起把手可将其换入位置并通过弹簧弹力重新卡入齿圈。应用：机械、仪器和设备制造，康复区。装配：拧入深度必须至少为螺纹直径的 2 倍，安装时应轻微润滑螺纹。优点：在使用同样的紧固力矩的情况下，显著增加了夹持力。
高质量轴向滚针轴承，额定载荷高，使用寿命长。
稳固的支撑面保护了组件。根据要求：其他颜色。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06601-10 带内螺纹和夹紧加强垫的塑料锁紧手柄，不锈钢螺纹嵌入件

641 kB

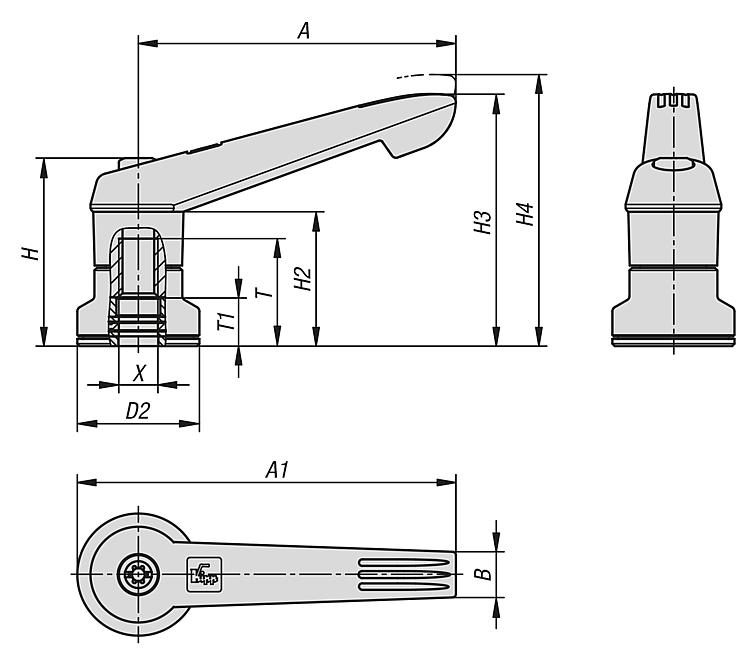

图纸

商品选择/筛选

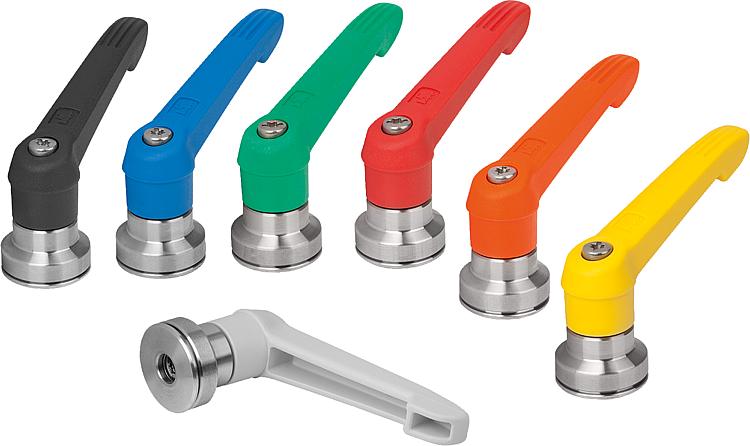

	黑色 RAL 7021 橙色 RAL 2004 黄色 RAL 1021 灰色 RAL 6032 蓝色 RAL 5017 红色 RAL 3020 灰色 RAL 7035	M8 M10 M12	25 30 35	38,5 47 53,1 59,1	27,5 34 36 43	51,6 63,4 71,1 82,8	55,6 67,9 76,1 87,8	65 80 95,4 109,9	77,5 95 110,4 127,4	9,4 11,1 13,2 15,6	22 24 27 33	10				Reset
订货号	主体颜色	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD	配件	价格	订购

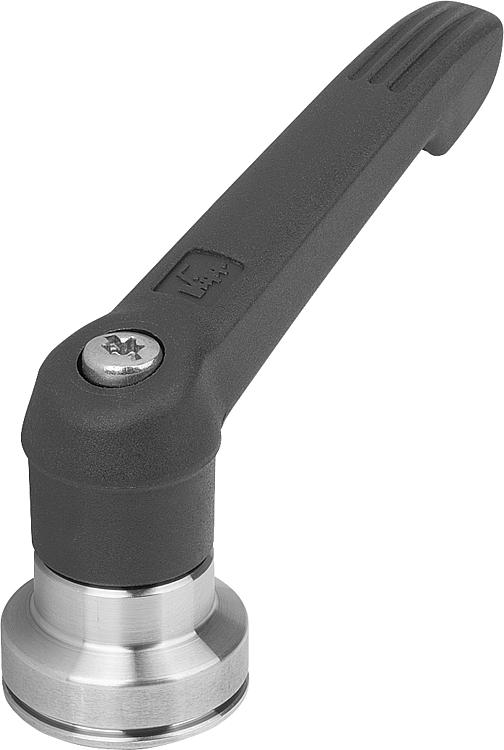

06601-10-2081	黑色 RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-3101	黑色 RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-4101	黑色 RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-5121	黑色 RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求

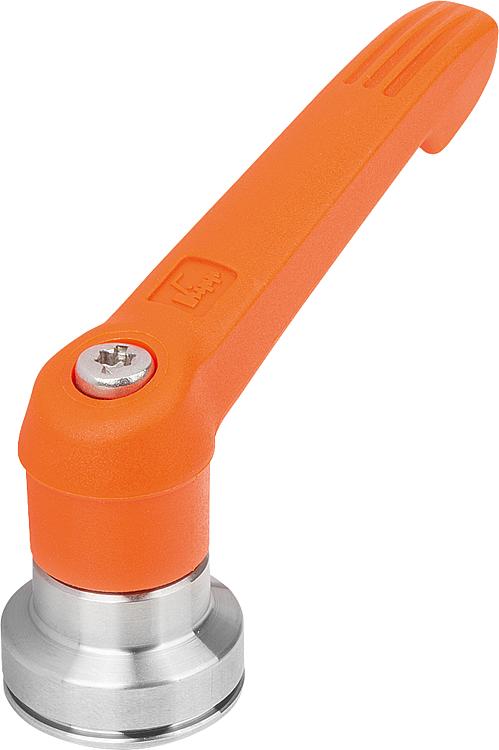

06601-10-2082	橙色 RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-3102	橙色 RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-4102	橙色 RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-5122	橙色 RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求

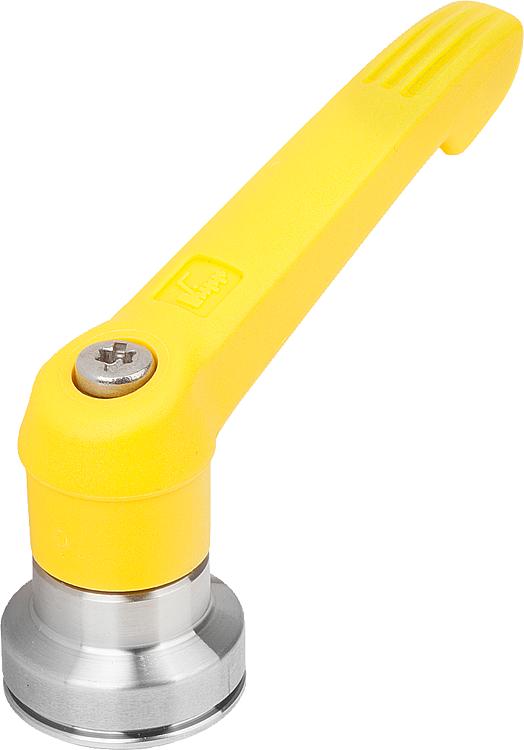

06601-10-20816	黄色 RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-31016	黄色 RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-41016	黄色 RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-51216	黄色 RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求
06601-10-20886	灰色 RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-31086	灰色 RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-41086	灰色 RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-51286	灰色 RAL 6032	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求

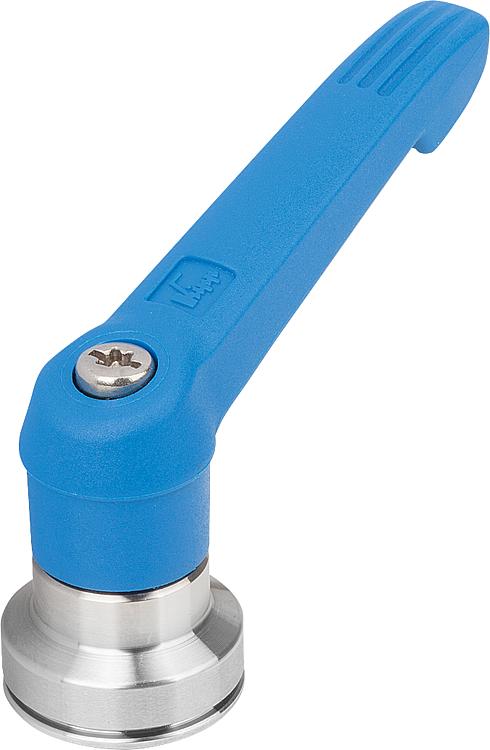

06601-10-20887	蓝色 RAL 5017	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-31087	蓝色 RAL 5017	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-41087	蓝色 RAL 5017	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-51287	蓝色 RAL 5017	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求

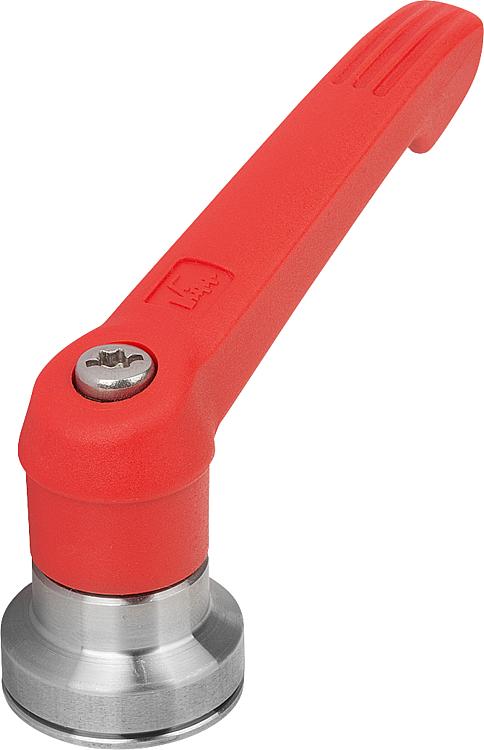

06601-10-20884	红色 RAL 3020	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-31084	红色 RAL 3020	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-41084	红色 RAL 3020	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-51284	红色 RAL 3020	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求

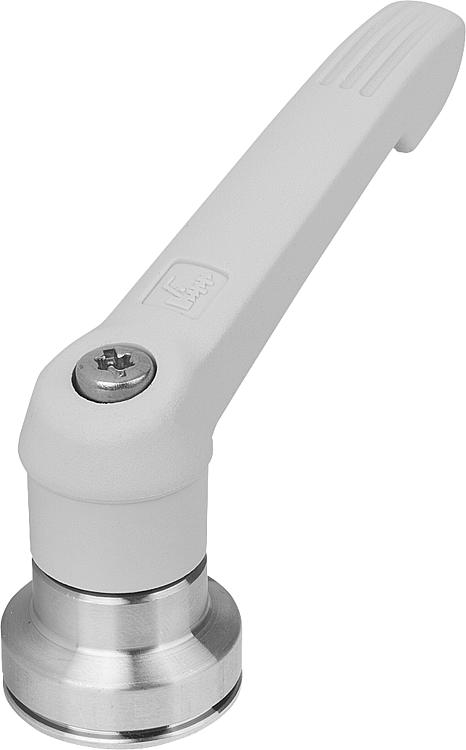

06601-10-20888	灰色 RAL 7035	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10			根据要求
06601-10-31088	灰色 RAL 7035	M10	30	47	34	63,4	67,9	80	95	11,1	24	10			根据要求
06601-10-41088	灰色 RAL 7035	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10			根据要求
06601-10-51288	灰色 RAL 7035	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10			根据要求
